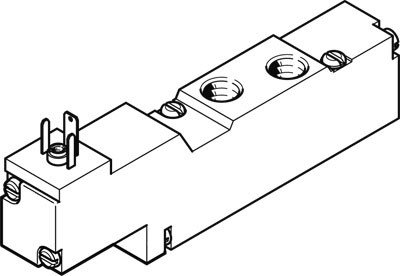

Charakterystyka cewki
24 V DC: 2,5 W
Ciśnienie pilota
2,5 - 8 bar
Ciśnienie robocze
-0,9 - 10 bar
Czas przełączania przy włączaniu
od 10 ms
Czas przełączania przy wyłączaniu
od 28 ms
Dopuszczenie
c UL us - Recognized (OL)
Funkcja odpowietrzenia
Możliwość dławienia
Funkcja zaworu
5/2 monostabilny
Kierunek przepływu
Rewersyjny
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłokowy
Materiał obudowy
Aluminium-odlew ciśnieniowy
Materiał uszczelnień
HNBR, NBR
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
od 600 l/min
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie
Przy pomocy osprzętu, z blokadą
Poziom ciśnienia akustycznego
od 75 dB(A)
Przekrycie
Positive overlap
Przyłącze elektryczne
Schemat podłączenia typu C wg EN175301-803, Wtyczka, Czworokątna konstrukcja, Wg EN 175301-803
Przyłącze odpowietrzenia pilotów 82/84
Płyta przyłączeniowa
Przyłącze pneumatyczne 1
Płyta przyłączeniowa
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 3
Płyta przyłączeniowa
Przyłącze pneumatyczne 4
G1/8
Przyłącze pneumatyczne 5
Płyta przyłączeniowa
Przyłącze zasilania pilota 12
M3
Rodzaj sterowania
Z pilotem
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Sposób montażu
Na płycie przyłączeniowej
Sposób uruchomienia
Elektryczny
Szerokość zabudowy
od 17,8 mm
Temperatura medium
-5 - 50 °C
Temperatura otoczenia
-5 - 50 °C
Temperatura przechowywania
-20 - 40 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Wielkość nominalna
od 5 mm
Zasilanie pneum. pilotów
Zewnętrzne
