CPV18-M1H-5/3GS-1/4 Elektrozawór FESTO-176061

numer katalogowy: FESTO-176061
kategoria: Uniwersalne wyspy zaworowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/3 zamknięty
    Wielkość zaworu
    18  MM
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od -0.09 do 1  MPA
    Ciśnienie robocze/BAR
    od -0.9 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna mechaniczna
    Funkcja odpowietrzenia
    bez dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    jednokierunkowy

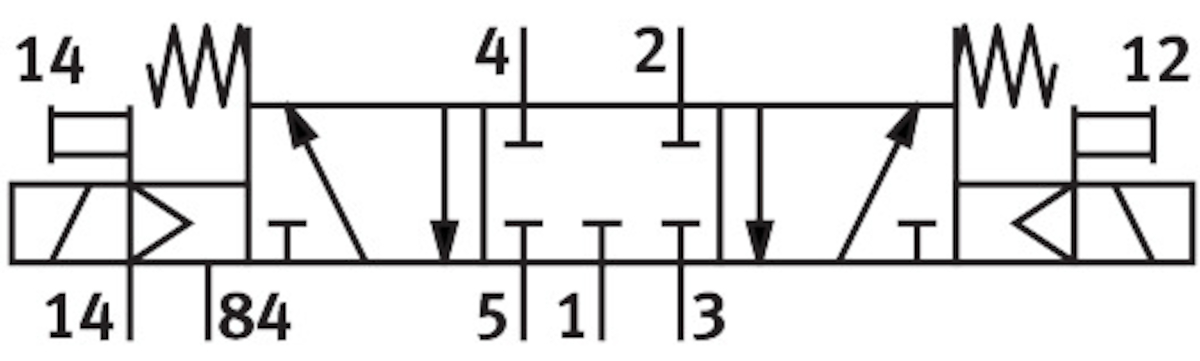

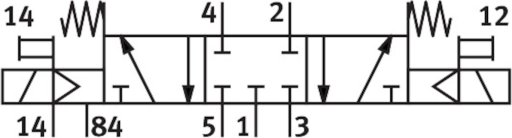

    Symbol
    00991685
    Pokrycie
    przekrycie dodatnie
    Wartość b
    od 0.4
    Wartość C
    od 5.66  LSB
    Czas wyłączania
    od 32  MS
    Czas włączania
    od 14  MS
    Czas pracy ciągłej
    100%
    Przyłącze pneumatyczne 4
    G1/4
    Pozycja montażu
    dowolny
    Certyfikacja
    C-Tick
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 260  G
    Typ mocowania
    Przy pomocy otworów przelotowych
    Przyłącze pneumatyczne 1
    Przyłącze zbiorcze
    Przyłącze pneumatyczne 2
    G1/4
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Pliki do pobrania:
    Karta Produktu
