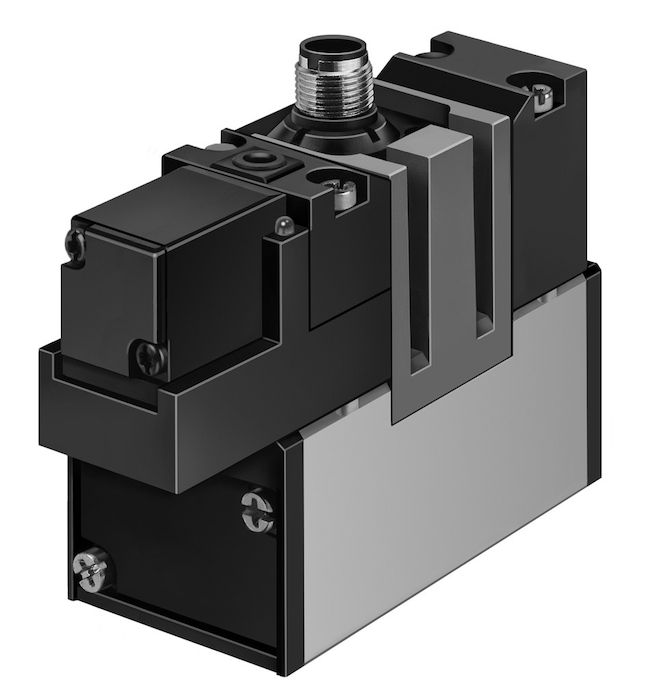

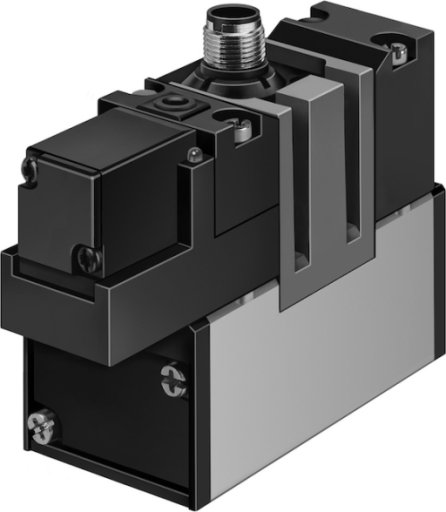

  7. MEBH-5/2-D-3-ZSR-FR-C Elektrozawór

MEBH-5/2-D-3-ZSR-FR-C Elektrozawór FESTO-184508

numer katalogowy: FESTO-184508
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 monostabilny
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od 0.3 do 1  MPA
    Ciśnienie robocze/BAR
    od 3 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna mechaniczna
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    bez blokady
    Kod ISO
    351
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    wew.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00991003
    Czas wyłączania
    od 109  MS
    Czas włączania
    od 28  MS
    Przyłącze pneumatyczne 4
    Płyta przyłączeniowa wielkość 3 wg ISO 5599-1
    Pozycja montażu
    dowolny
    Spełnia normę
    ISO 5599-1
    Parametry cewki
    24 V DC: 2,5 W
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -10 do 50  GC
    Temperatura otoczenia
    od -10 do 50  GC
    Waga produktu
    od 1000  G
    Przyłącze elektryczne
    M12X1
    Typ mocowania
    Przy pomocy otworów przelotowych
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa wielkość 3 wg ISO 5599-1
    Przyłącze pneumatyczne 2
    Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa wielkość 3 wg ISO 5599-1
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Pliki do pobrania:
    Karta Produktu
