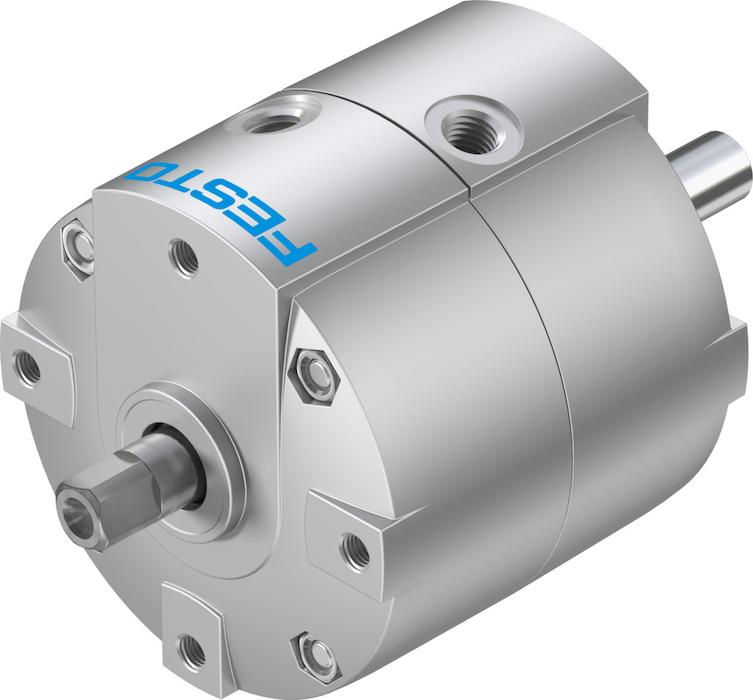

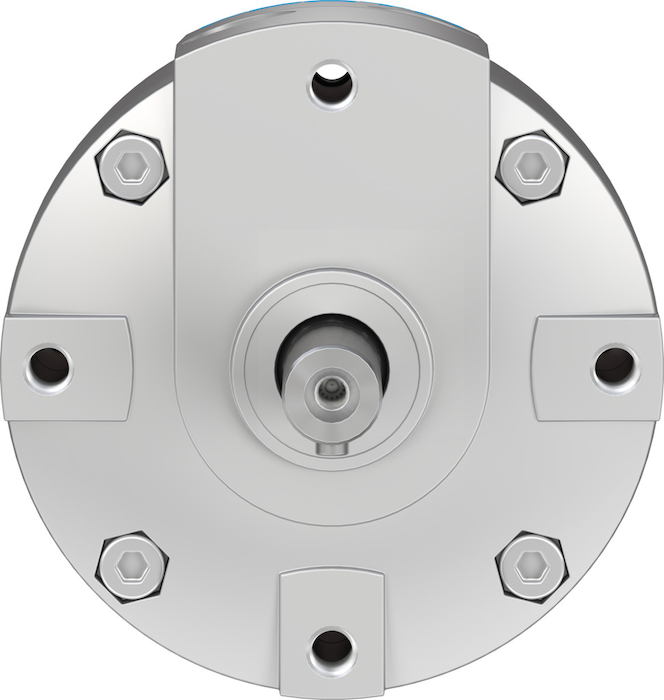

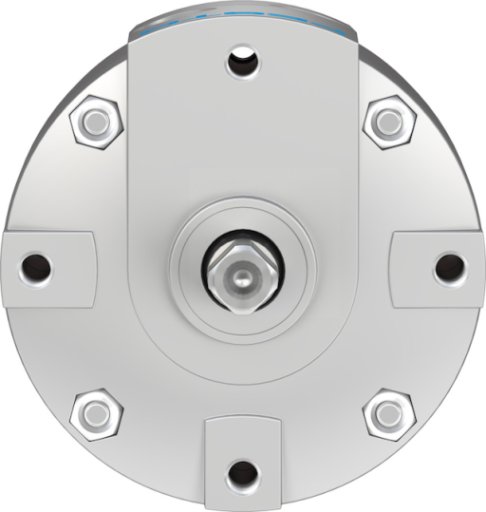

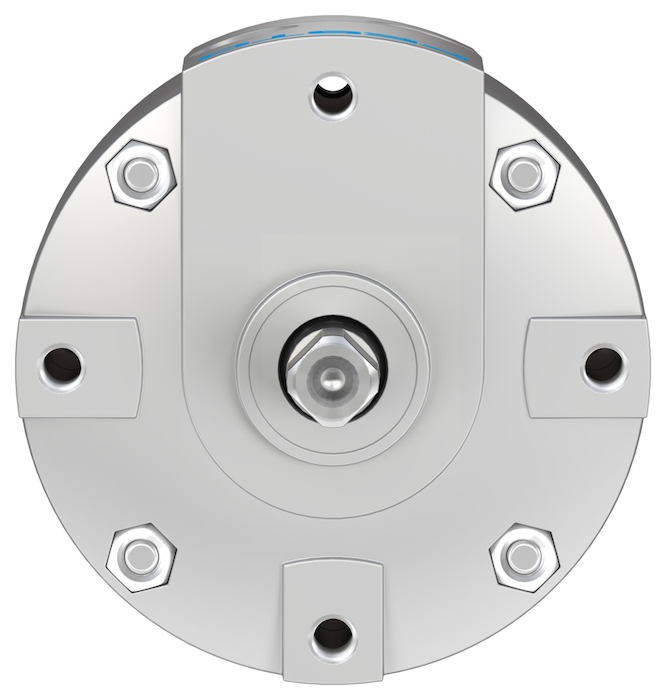

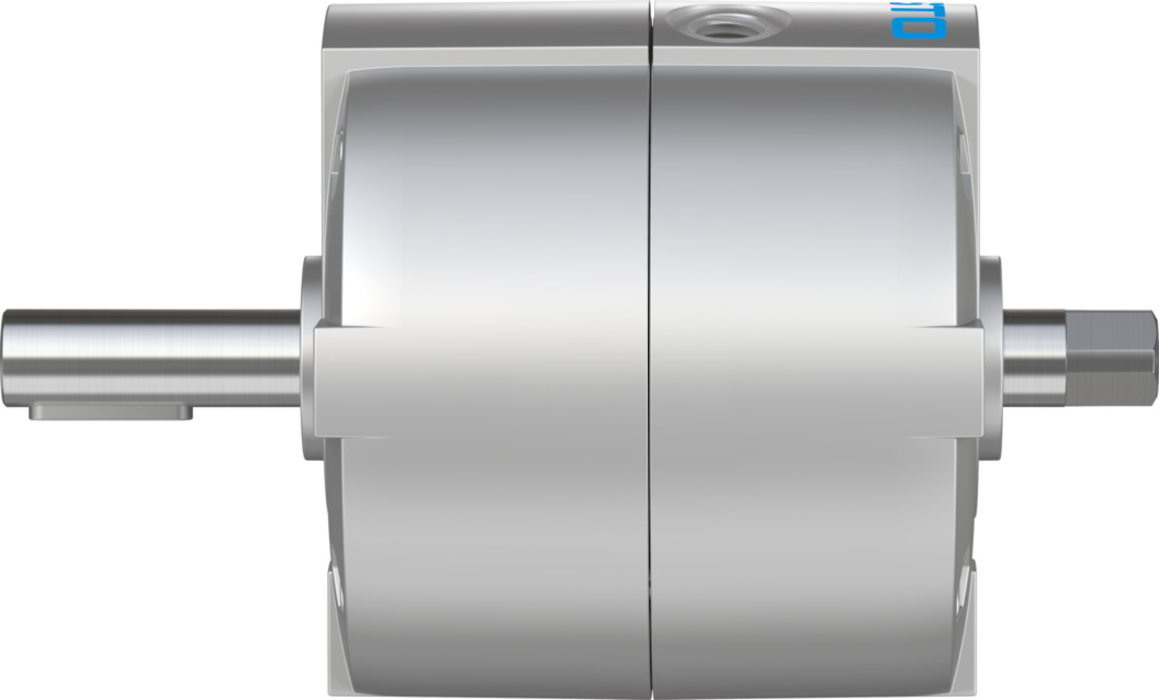

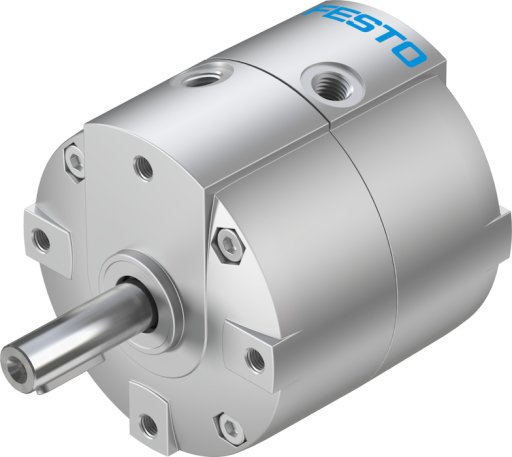

DRVS-32-90-P Napęd wahadłowy FESTO-1845719

numer katalogowy: FESTO-1845719
kategoria: Napędy wahadłowe z tłokiem łopatkowym
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    32
    Kąt amortyzacji
    0.5  DEG
    Kąt obrotu
    do 90  DEG
    Dopuszczalny promień ogranicznika
    od 28  MM
    Amortyzacja
    elastyczne pierścienie/płytki amortyzujące z obu stron
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Konstrukcja
    Tłok łopatkowy
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991265
    Warianty
    Wałek prosty
    Ciśnienie robocze/MPA
    od 0.2 do 0.8  MPA
    Ciśnienie robocze/BAR
    od 2 do 8  BAR
    Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)
    3  HZ
    Powtarzalność
    1  DEG
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    do 60  GC
    Maks. siła zderzenia
    480  N
    Maks. siła osiowa
    75  N
    Maks. siła promieniowa
    200  N
    Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
    od 10  NM
    Dopuszczalny masowy moment bezwładności
    od 0.02  KGY
    Waga produktu
    od 928  G
    Typ mocowania
    Przy pomocy gwintu wewnętrznego
    Przyłącze pneumatyczne
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał wałka napędu
    Stal niklowana
    Materiał uszczelnień
    TPE-U(PU)
    Materiał obudowy
    Odlew ciśnieniowy aluminium, lakierowany
