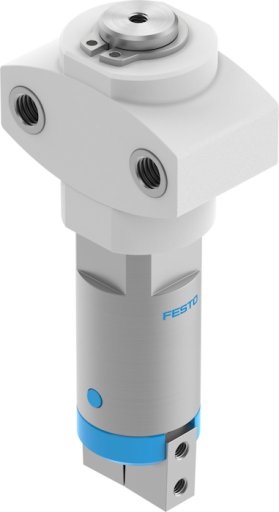

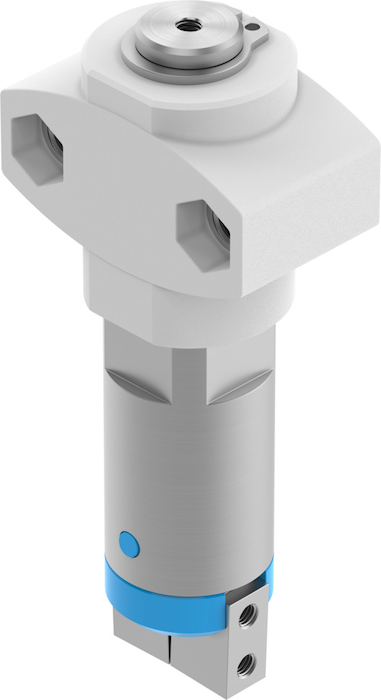

- HGWM-12-EZ-G6 Chwytak kątowy
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze2 - 8 barFunkcja chwytakaKątowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochylaLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytakaod 4 HzMaks. kąt otwarciaod 14 degMaks. luz kątowy na szczęce chwytaka ax, ayod 0,5 degMaks. luz na szczęce chwytaka Szod 0,03 mmMaks. moment na szczęce chwytaka Mx, statycznyod 0,4 NmMaks. moment na szczęce chwytaka My, statycznyod 0,4 NmMaks. moment na szczęce chwytaka Mz , statycznyod 0,4 NmMaks. siła na szczęce chwytaka Fz, statycznaod 20 NMateriał obudowyStal wysokostopowa, nierdzewnaMateriał pokrywyPOMMateriał szczęk chwytakaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:-:-]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 2,8 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 1,7 msMoment od sprężyny powrotnejod 0,015 NmPowtarzalność chwytaka<= 0,02 mm mmPrzyłącza pneumatyczneM3Siła sprężyny kompensatora skoku10 - 23 NSposób montażuPrzy pomocy gwintów wewnętrznychSygnalizacja położeniaBezTemperatura otoczenia5 - 60 °CTotal gripping torque at 0.6 MPa (6 bar, 87 psi) openingod 76 NcmTryb pracyJednostronnego działania, ZamkniętyUwaga dotycząca materiałówNie zawierają miedzi i PTFEWaga produktuod 75 gWielkość12Pliki do pobrania:Karta Produktu
- Ciśnienie robocze2 - 8 barFunkcja chwytakaKątowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochylaLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytakaod 4 HzMaks. kąt otwarciaod 14 degMaks. luz kątowy na szczęce chwytaka ax, ayod 0,5 degMaks. luz na szczęce chwytaka Szod 0,03 mmMaks. moment na szczęce chwytaka Mx, statycznyod 0,4 NmMaks. moment na szczęce chwytaka My, statycznyod 0,4 NmMaks. moment na szczęce chwytaka Mz , statycznyod 0,4 NmMaks. siła na szczęce chwytaka Fz, statycznaod 20 NMateriał obudowyStal wysokostopowa, nierdzewnaMateriał pokrywyPOMMateriał szczęk chwytakaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:-:-]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 2,8 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 1,7 msMoment od sprężyny powrotnejod 0,015 NmPliki do pobrania:Karta Produktu
-
-
