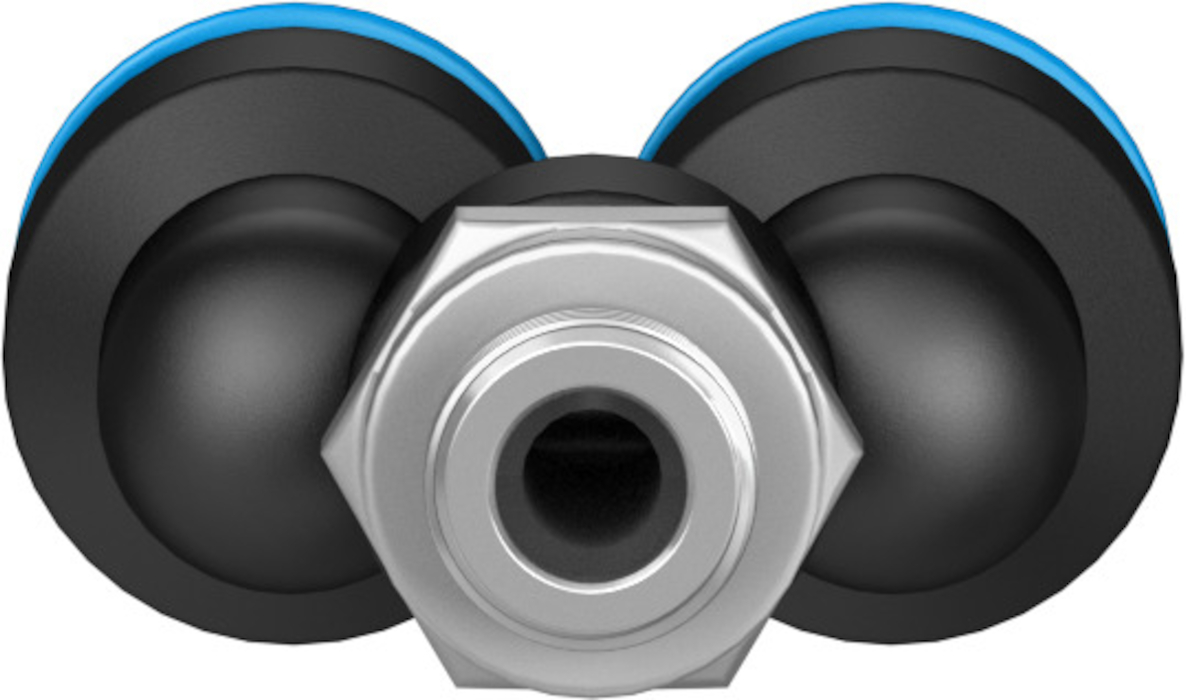

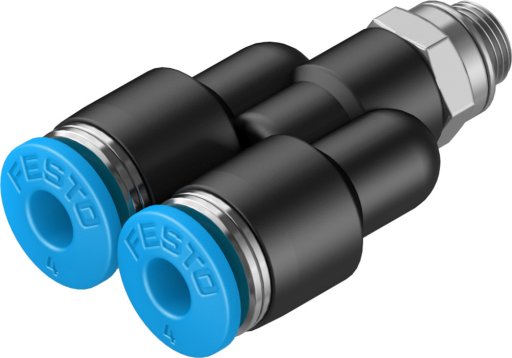

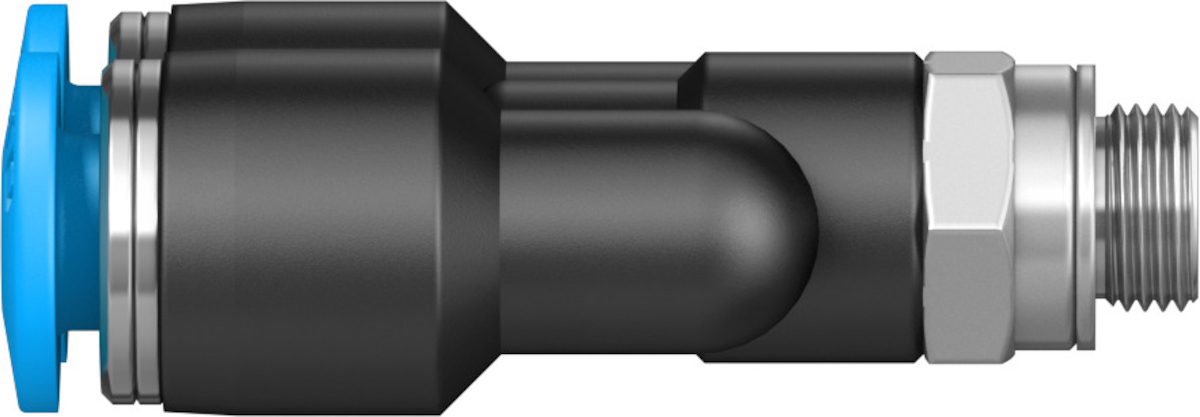

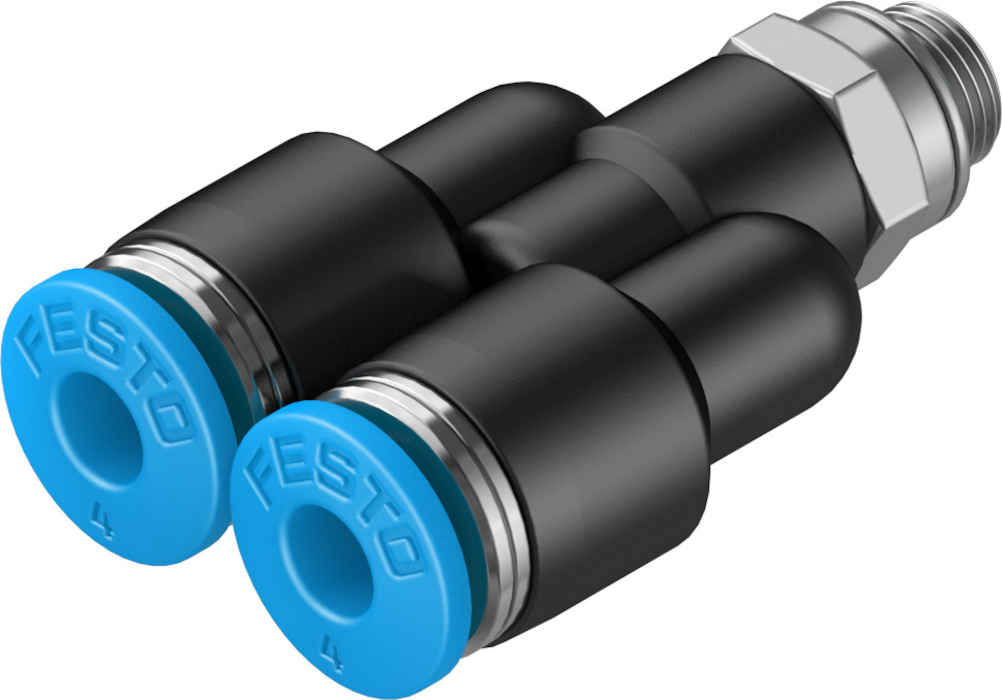

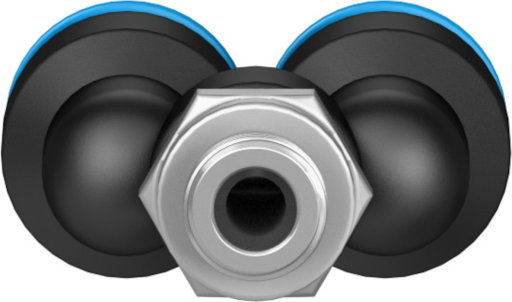

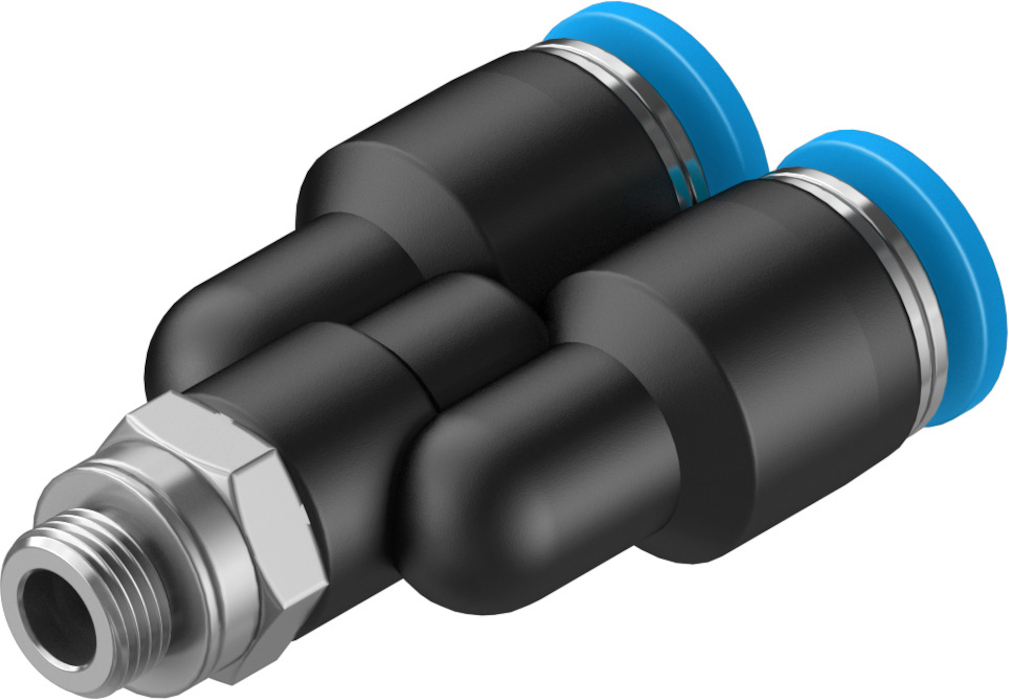

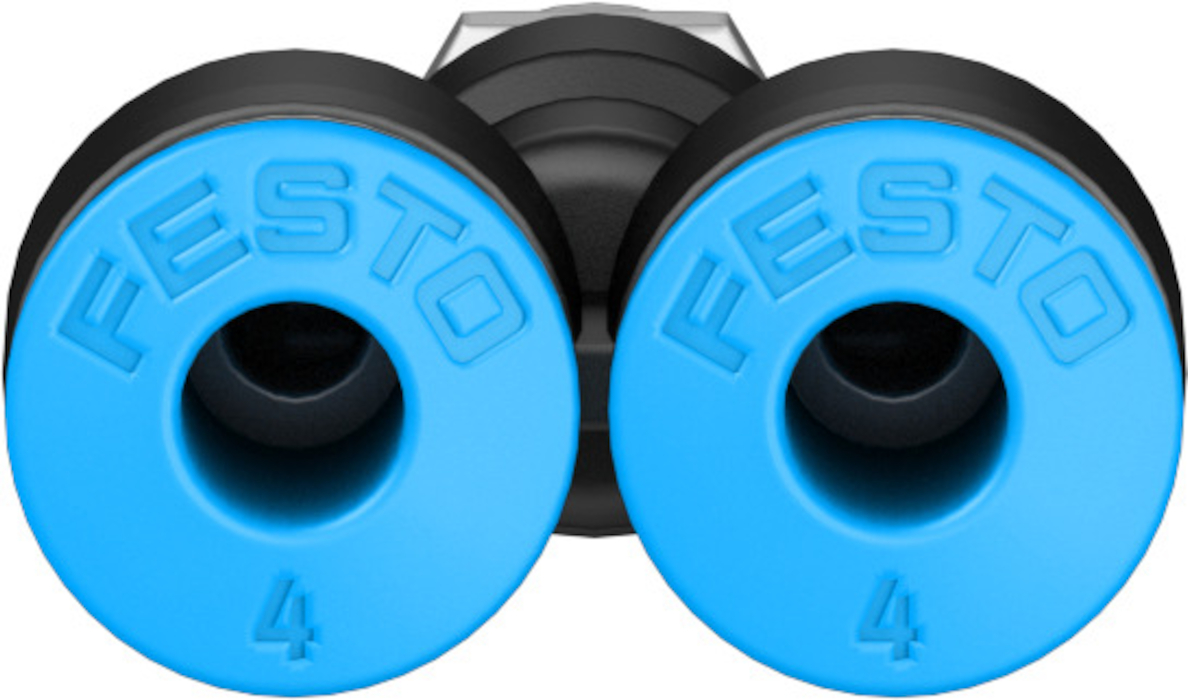

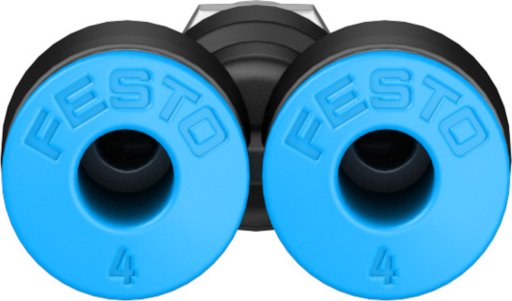

QSY-M5-4 Złącze wtykowe Y FESTO-190673

numer katalogowy: FESTO-190673
kategoria: Złącza wtykowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    Standard
    Średnica nominalna
    od 2.4  MM
    Rodzaj uszczelnienia części z gwintem
    Pierścień uszczelniający
    Pozycja montażu
    dowolny
    Konstrukcja/
    Zasada Push Pull
    Wielkość opakowania
    10
    Ciśnienie robocze w całym zakresie temperatury/MPA
    od -0.095 do 0.6  MPA
    Ciśnienie robocze w całym zakresie temperatury/BAR
    od -0.95 do 6  BAR
    Ciśnienie robocze w całym zakresie temperatury/PSI
    od -13.775 do 87  PSI
    Kolor pierścienia zwalniającego
    niebieski
    Materiał obudowy
    PBT
    Materiał pierścienia zwalniającego
    Polioksymetylen
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca ze smarowaniem
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Klasa Cleanroom
    Klasa 4 wg ISO 14644-1
    Temperatura otoczenia
    od -10 do 80  GC
    Znamionowy moment dokręcenia
    1.33  NM
    Tolerancja znamionowego momentu dokręcenia
    ± 20%
    Waga produktu
    od 8  G
    Typ mocowania
    Zewnętrzny sześciokąt SW8
    Przyłącze pneumatyczne 1
    Gwint zewnętrzny M5
    Przyłącze pneumatyczne 2
    do przewodu o średnicy zewn. 4 mm
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnienia przewodu
    NBR
    Materiał elementu trzymającego przewód
    Nierdzewna stal stopowa
