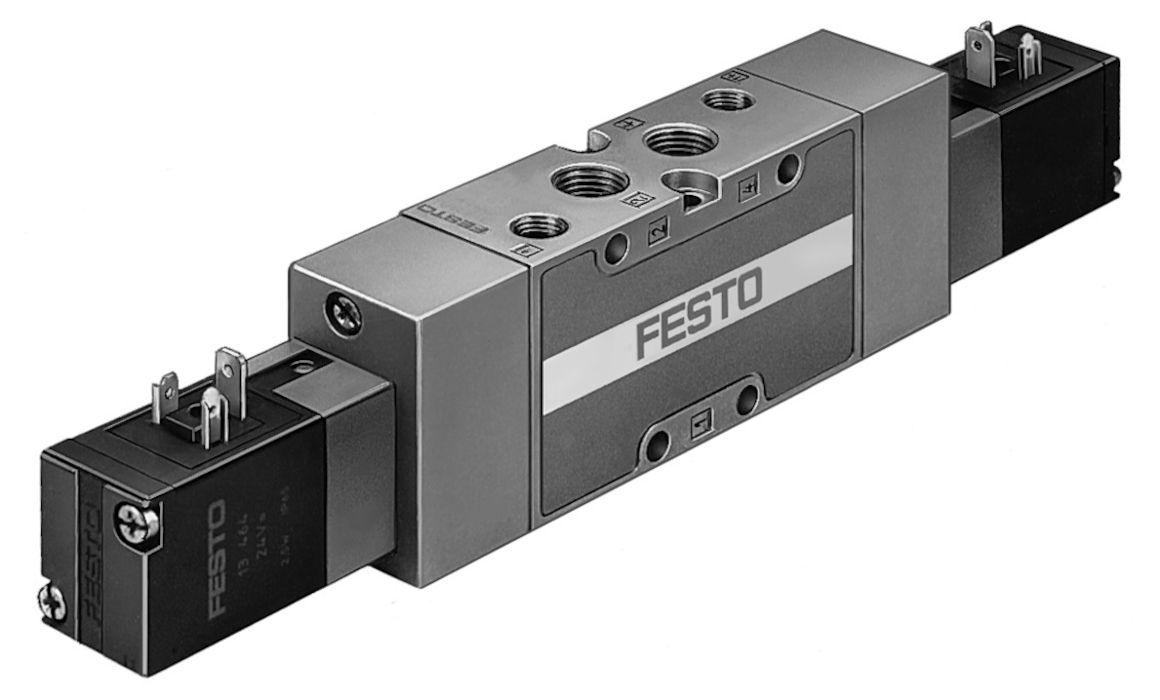

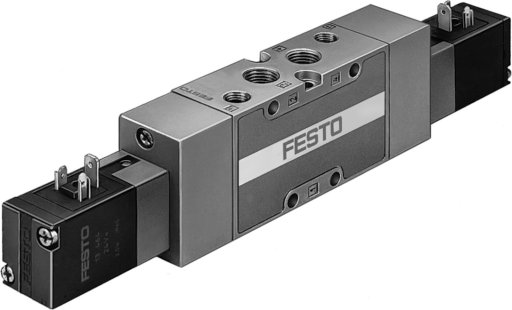

JMVH-5-1/4-B Elektrozawór FESTO-19136

numer katalogowy: FESTO-19136
kategoria: Classic
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 bistabilny
    Czas przełączania
    od 16  MS
    Ciśnienie robocze/MPA
    od 0.2 do 1  MPA
    Ciśnienie robocze/BAR
    od 2 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Maks. częstotliwość przełączania
    3  HZ
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    bez blokady
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    wew.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00991013
    Pokrycie
    przekrycie dodatnie
    Wartość b
    od 0.38
    Wartość C
    od 6.35  LSB
    Przyłącze pneumatyczne 4
    G1/4
    Pozycja montażu
    dowolny
    Maks. dodatni impuls testowy przy sygnale 0
    od 2200  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 3700  MIS
    Parametry cewki
    24 V DC: 2,5 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 615  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne 1
    G1/4
    Przyłącze pneumatyczne 2
    G1/4
    Przyłącze pneumatyczne 3
    G1/4
    Przyłącze pneumatyczne 5
    G1/4
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
