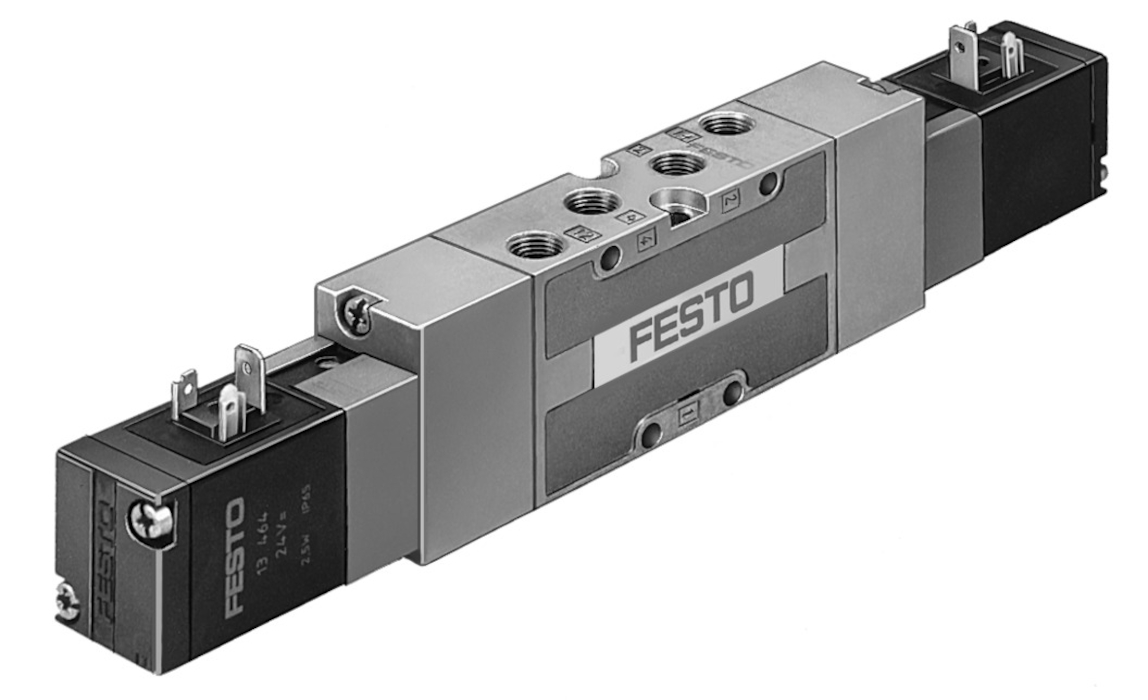

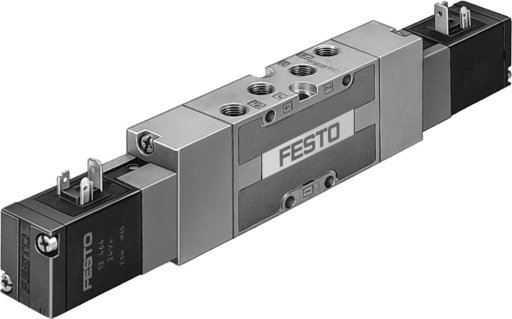

Name: MVH-5/3E-1/4-B Elektrozawór
SKU: FESTO-19139
Price: 2216.1 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Zawory
Classic
Zawory Tiger 2000
MVH-5/3E-1/4-B Elektrozawór

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

5/3 odpowietrzony

Czas przełączania

od 46 MS

Ciśnienie robocze/MPA

od 0.3 do 1 MPA

Ciśnienie robocze/BAR

od 3 do 10 BAR

Konstrukcja

Zawór tłoczkowo-suwakowy

Sposób powrotu

sprężyna mechaniczna

Maks. częstotliwość przełączania

3 HZ

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Pomocnicze sterowanie ręczne

bez blokady

Rodzaj sterowania

sterowanie pilotem

Przyłącze zasilania powietrzem pilotów

wew.

Kierunek przepływu

jednokierunkowy

Symbol

00991036

Pokrycie

przekrycie dodatnie

Wartość b

od 0.38

Wartość C

od 6.35 LSB

Czas wyłączania

od 38 MS

Czas włączania

od 36 MS

Przyłącze pneumatyczne 4

G1/4

Pozycja montażu

dowolny

Maks. dodatni impuls testowy przy sygnale 0

od 2200 MIS

Maks. ujemny impuls testowy na 1 sygnale

od 3700 MIS

Parametry cewki

24 V DC: 2,5 W

Dopuszczalne wahania napięcia

+/- 10 %

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

1 - niskie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Temperatura medium

od -5 do 50 GC

Temperatura otoczenia

od -5 do 50 GC

Waga produktu

od 660 G

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne 1

G1/4

Przyłącze pneumatyczne 2

G1/4

Przyłącze pneumatyczne 3

G1/4

Przyłącze pneumatyczne 5

G1/4

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

NBR

Materiał obudowy

Aluminiowy odlew ciśnieniowy
