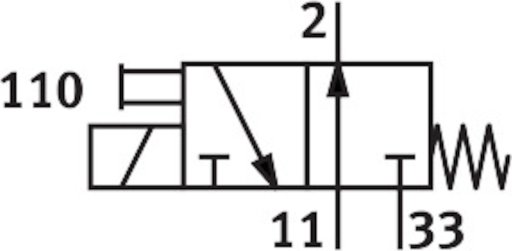

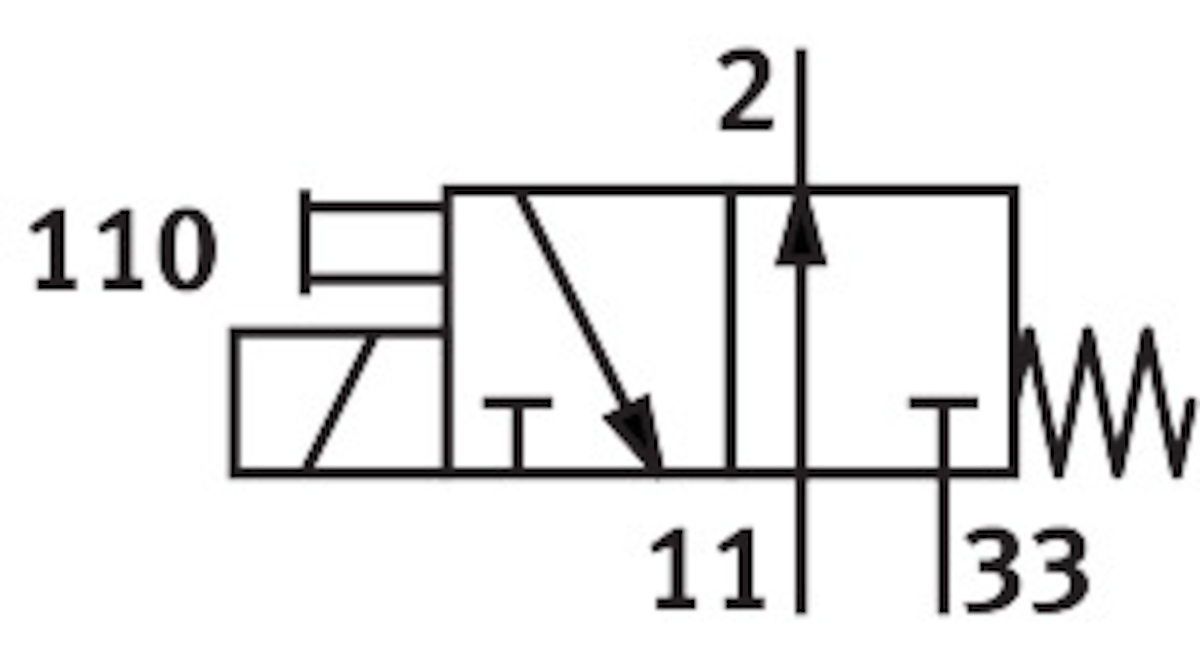

Funkcja zaworu
3/2 otwarty, monostabilny
Ciśnienie robocze/MPA
od -0.09 do 0.8 MPA
Ciśnienie robocze/BAR
od -0.9 do 8 BAR
Konstrukcja
zawór gniazdowy odciążony ciśnieniowo
Sposób powrotu
sprężyna mechaniczna
Maks. częstotliwość przełączania
330 HZ
Klasa Cleanroom
Klasa 6 wg ISO 14644-1
Funkcja odpowietrzenia
z możliwością dławienia
Sposób uszczelnienia
miękki
Pomocnicze sterowanie ręczne
bez blokady
Rodzaj sterowania
bezpośrednie
Kierunek przepływu
Rewersyjny z ograniczeniami
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK dot. EMV
Parametry cewki
24 V DC: faza niskoprądowa 1,25 W, faza wysokoprądowa 5,0 W
Dopuszczalne wahania napięcia
+/- 10 %
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drgania
Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo
2 - średnie obciążenie korozyjne
Zgodność z LABS
VDMA24364-B1/B2-L
Temperatura medium
od -5 do 40 GC
Temperatura otoczenia
od -5 do 40 GC
Przyłącze elektryczne
2-pin
Typ mocowania
na listwie PR
Przyłącze pneumatyczne 2
M5
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał uszczelnień
HNBR
Materiał obudowy
Cynkowy odlew ciśnieniowy, powlekany
Materiał śrub
Stal, ocynkowana
