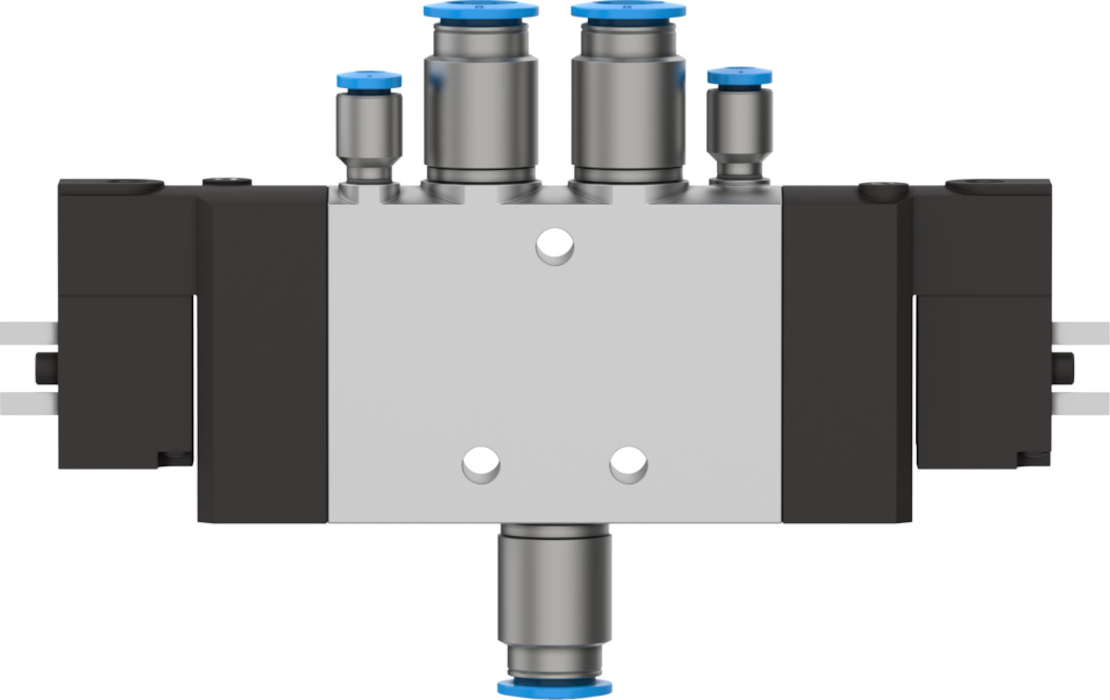

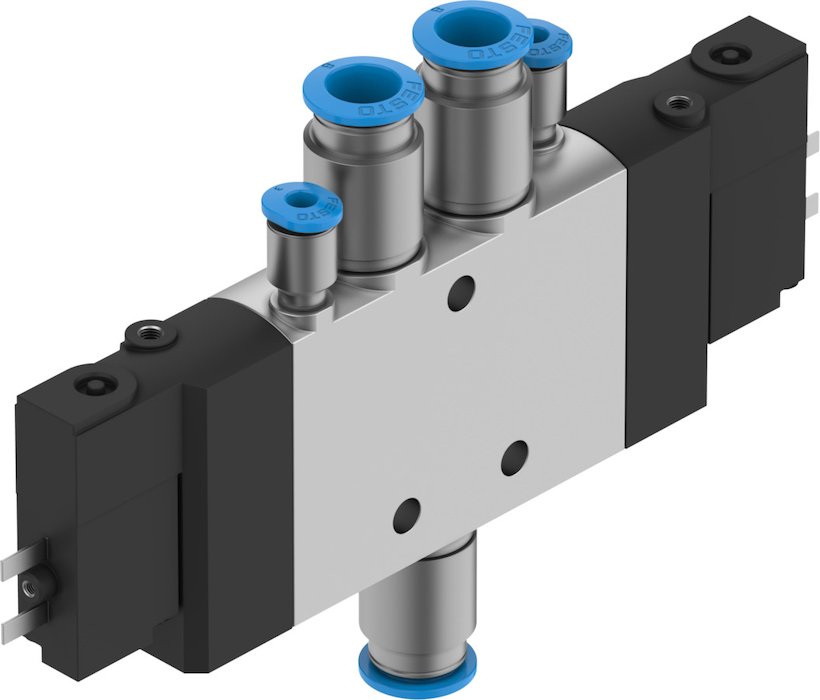

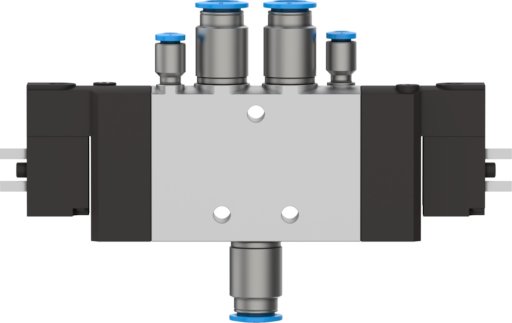

CPE14-M1BH-5JS-QS-8 Elektrozawór FESTO-196910

numer katalogowy: FESTO-196910
kategoria: Classic
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 bistabilny
    Czas przełączania
    od 13  MS
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od -0.09 do 1  MPA
    Ciśnienie robocze/BAR
    od -0.9 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Jednostka certyfikująca
    DNV-TAA000032X
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą przy zastosowaniu osprzętu
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    rewersyjny
    Symbol
    00991016
    Pokrycie
    przekrycie dodatnie
    Czas pracy ciągłej
    100% w połączeniu z redukcją prądu podtrzymania
    Przyłącze pneumatyczne 4
    QS-8
    Pozycja montażu
    dowolny
    Certyfikacja
    c UL us - Recognized (OL)
    Maks. dodatni impuls testowy przy sygnale 0
    od 1200  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 900  MIS
    Parametry cewki
    24 V DC: 1,28 W
    Dopuszczalne wahania napięcia
    -15% / +10%
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -5 do 50  GC
    Przyłącze elektryczne
    2-pin
    Typ mocowania
    Przy pomocy otworów przelotowych
    Przyłącze pneumatyczne 1
    QS-8
    Przyłącze pneumatyczne 2
    QS-8
    Przyłącze pneumatyczne 3
    G1/8
    Przyłącze pneumatyczne 5
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
