- MHP1-M1H-3/2O-M3-PI Elektrozawór

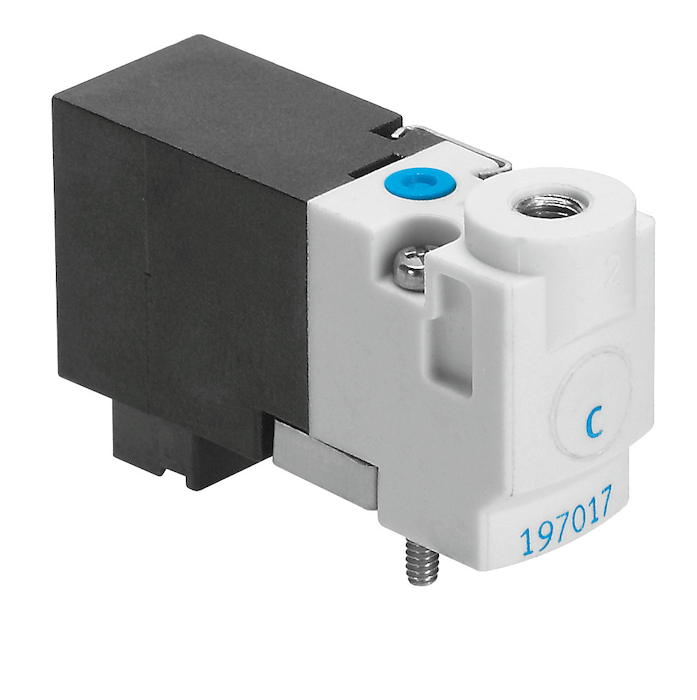

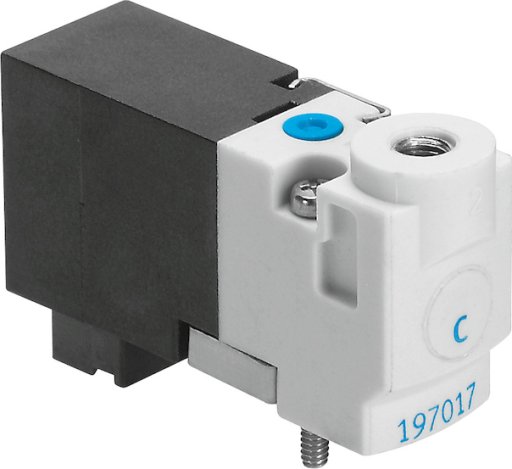

MHP1-M1H-3/2O-M3-PI Elektrozawór FESTO-197035
numer katalogowy: FESTO-197035
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- CertyfikatUL MH19482Charakterystyka cewki24 V DC: 1 WCiśnienie robocze0 - 6 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 4 msCzas przełączania przy wyłączaniuod 4 msDopuszczalne wahania napięcia+/- 10 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu3/2 otwarty, monostabilnyIdentyfikacja zaworuEtykietaKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór gniazdowy z sprężyną powrotnąMaks. dodatni impuls testowy przy sygnale logicznym 0od 500 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 400 µsMaksymalna częstotliwość przełączaniaod 20 HzMateriał obudowyWzmocnione PA, Wzmocniony PPSMateriał uszczelnieńFPM, HNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 10 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pobór mocyod 1 WPomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPrzekrycieUnderlapPrzyłącze elektryczneWtyczkaPrzyłącze pneumatyczne 11Płyta przyłączeniowaPrzyłącze pneumatyczne 2M3Przyłącze pneumatyczne 33Płyta przyłączeniowaRasterod 10 mmRodzaj sterowaniaBezpośredniRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa płycie przyłączeniowej, Przy pomocy otworów przelotowychSposób uruchomieniaElektrycznyStopień ochronyIP40Szerokość zabudowyod 10 mmTemperatura medium-5 - 40 °CTemperatura otoczenia-5 - 40 °CTemperatura przechowywania-20 - 60 °CUwaga dotycząca materiałówZgodne z RoHS, Nie zawierają miedzi i PTFEUwaga o dynamicznym wymuszaniu stanuCzęstotliwość przełączania przynajmniej raz na tydzieńUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 10 gWielkość nominalnaod 0,7 mmPliki do pobrania:Karta Produktu
- CertyfikatUL MH19482Charakterystyka cewki24 V DC: 1 WCiśnienie robocze0 - 6 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 4 msCzas przełączania przy wyłączaniuod 4 msDopuszczalne wahania napięcia+/- 10 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu3/2 otwarty, monostabilnyIdentyfikacja zaworuEtykietaKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór gniazdowy z sprężyną powrotnąMaks. dodatni impuls testowy przy sygnale logicznym 0od 500 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 400 µsMaksymalna częstotliwość przełączaniaod 20 HzMateriał obudowyWzmocnione PA, Wzmocniony PPSMateriał uszczelnieńFPM, HNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
