Tu jesteś:

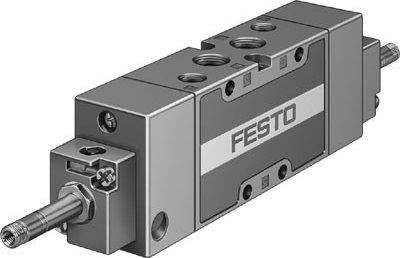

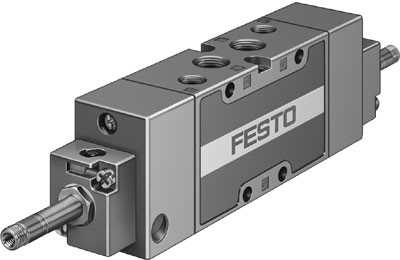

- MFH-5/3G-1/4-B Elektrozawór
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 10 barCzas przełączania powrotnegood 30 msCzas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 36 msFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/3 zamkniętyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. częstotliwość przełączaniaod 3 HzMaks. dodatni impuls testowy przy sygnale logicznym 0od 2200 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3700 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1600 l/minPomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektrycznePrzez cewkę-F, należy zamawiać oddzielniePrzyłącze odpowietrzenia pilota 82M5Przyłącze odpowietrzenia pilota 84M5Przyłącze pneumatyczne 1G1/4Przyłącze pneumatyczne 2G1/4Przyłącze pneumatyczne 3G1/4Przyłącze pneumatyczne 4G1/4Przyłącze pneumatyczne 5G1/4Przyłącze zasilania pilota 12G1/8Przyłącze zasilania pilota 14G1/8Rasterod 33 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuPrzy pomocy otworów przelotowych, Do wyboru:, Na listwie PRSposób uruchomieniaElektrycznySzerokość zabudowyod 32 mmTemperatura medium-10 - 60 °CTemperatura otoczenia-5 - 40 °CTemperatura przechowywania-40 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 500 gWartość-bod 0,38Wartość-Cod 6,35 l/sbarWielkość nominalnaod 10 mmZasilanie pneum. pilotówWewnętrznePliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 10 barCzas przełączania powrotnegood 30 msCzas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 36 msFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/3 zamkniętyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. częstotliwość przełączaniaod 3 HzMaks. dodatni impuls testowy przy sygnale logicznym 0od 2200 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3700 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1600 l/minPomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektrycznePrzez cewkę-F, należy zamawiać oddzielniePliki do pobrania:Karta Produktu
-
-
