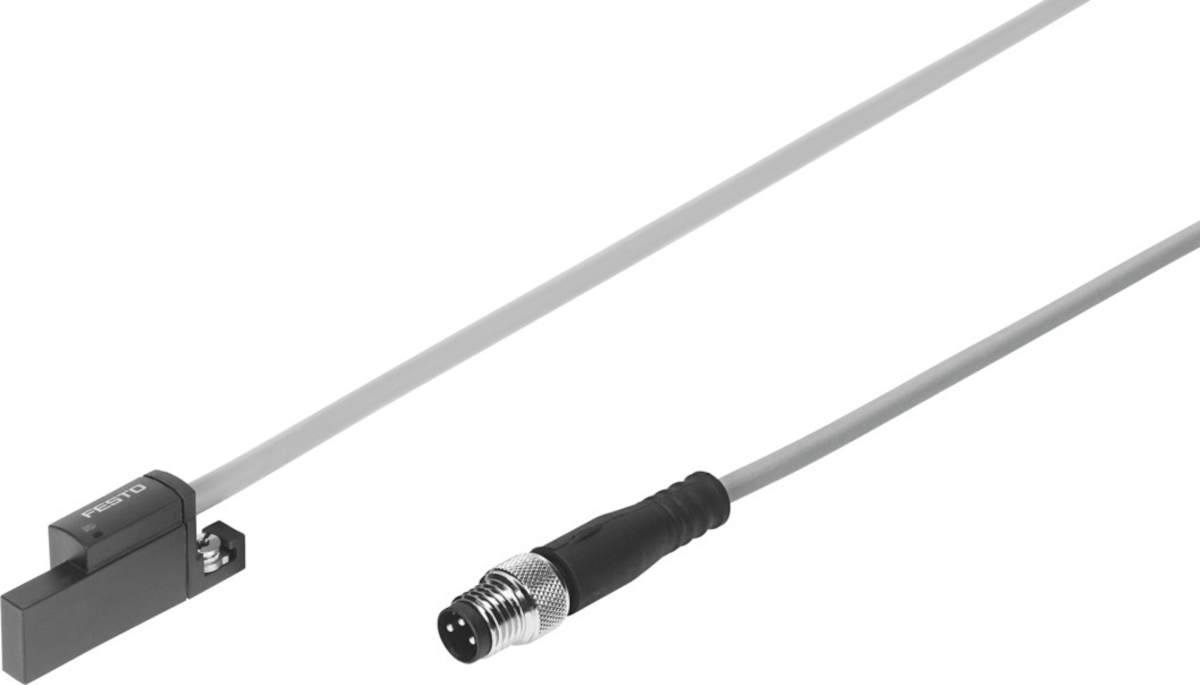

SDBT-BSW-1L-PU-W-0.3-N-M12 Wyłącznik zbliżeniowy FESTO-2476855

numer katalogowy: FESTO-2476855
kategoria: Do rowka T
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • W oparciu o normę
    EN 60947-5-2
    Symbol
    00991153
    Certyfikacja
    RCM Mark
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Cechy szczególne
    Odporność na promieniowanie UV
    Maks. prąd wyjściowy
    od 100  MA
    Maks. prąd wyjściowy w zespołach mocujących
    od 100  MA
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Informacja o zastosowaniu
    https://www.festo.com/Drive-Sensor-Overview
    Wielkość pomiarowa
    Pozycja
    Zasada pomiaru
    magnetorezystancyjny
    Temperatura otoczenia
    od -25 do 85  GC
    Dokładność powtarzalności
    0.2  MM
    Wyjście dwustanowe
    PNP
    Funkcja elementu przełączającego
    Normalnie otwarty
    Czas załączenia
    od 15  MS
    Czas wyłączenia
    od 25  MS
    Maks. częstotliwość przełączania
    25  HZ
    Maks. zdolność przełączania DC
    od 2.8  W
    Maks. moc przełączana DC w zespołach mocujących
    od 2.8  W
    Spadek napięcia
    od 1.5  V
    Indukcyjny obwód ochronny
    Odpowiedni do cewek MZ, MY, ME
    Minimalny prąd obciążenia
    0  MA
    Prąd resztkowy
    od 0.005  MA
    Zabezpieczenie przeciwzwarciowe
    tak
    Odporność na przeciążenie
    występuje
    Znamionowe napięcie robocze DC
    24  V
    Zakres napięcia roboczego DC
    od 10 do 30  V
    Tętnienia resztkowe
    10 %
    Ochrona przed zmianą polaryzacji
    do wszystkich przyłączy elektrycznych
    Przyłącze elektryczne 1, rodzaj przyłącza
    Kabel z wtyczką
    Przyłącze elektryczne 1, technika przyłączeniowa
    M12x1, kodowanie A wg EN 61076-2-101
    Przyłącze elektryczne 1, liczba pinów/żył
    od 3
    Przyłącze elektryczne 1, rodzaj mocowania
    Blokowanie śrubą
    Przyłącze elektryczne 1, układ połączeń
    00995573
    Kierunek wyprowadzenia przyłącza
    wzdłuż
    Materiał styków
    Mosiądz, niklowany i pozłacany
    Materiał obudowy wtyczki
    TPE-U(PU)
    Warunki testowania kabla
    Wytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo
    Długość kabla
    od 0.3  M
    Właściwości kabla
    odporny na rozpryski spawalnicze
    Kolor powłoki kabla
    szary
    Materiał osłony kabla
    PVC, irradiated
    Materiał powłoki izolacyjnej
    PVC
    Typ mocowania
    przykręcany
    Maks. moment dokręcenia
    0.6  NM
    Pozycja montażu
    dowolny
    Waga produktu
    od 23.3  G
    Kolor obudowy
    czarny
    Materiał obudowy
    Żywica epoksydowa
    Materiał nakrętki kołpakowej
    Mosiądz niklowany
    Wskaźnik stanu przełączenia
    Dioda LED żółta
    Wskaźnik rezerwy działania
    Dioda LED pomarańczowa
    Temperatura otoczenia w przypadku kabla ruchomego
    od -5 do 80  GC
    Stopień ochrony
    IP65
    Odporność na zakłócenia wytwarzane przez pola magnetyczne
    nieczuły na pola magnetyczne AC (50…60 Hz) < 200 mT
    Zgodność z LABS
    VDMA24364-B2-L
