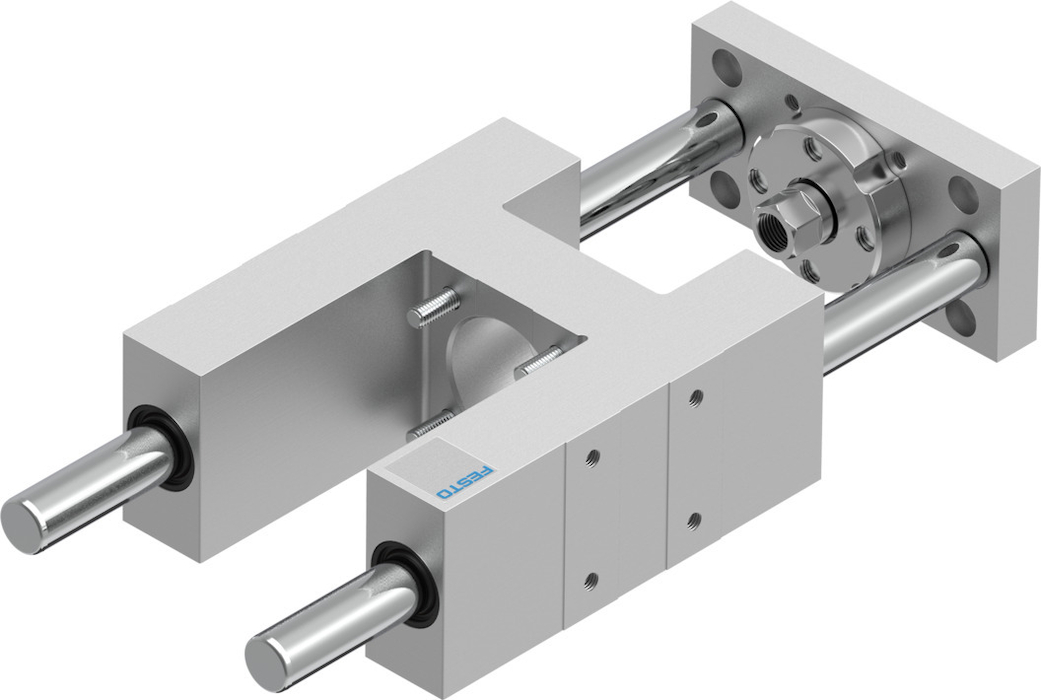

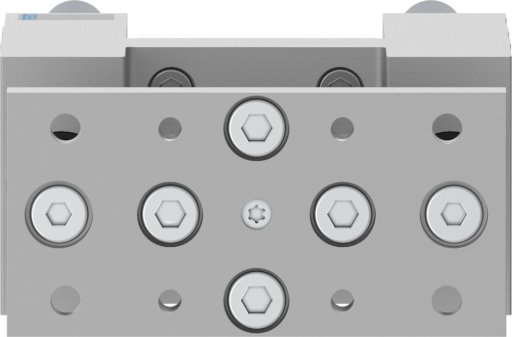

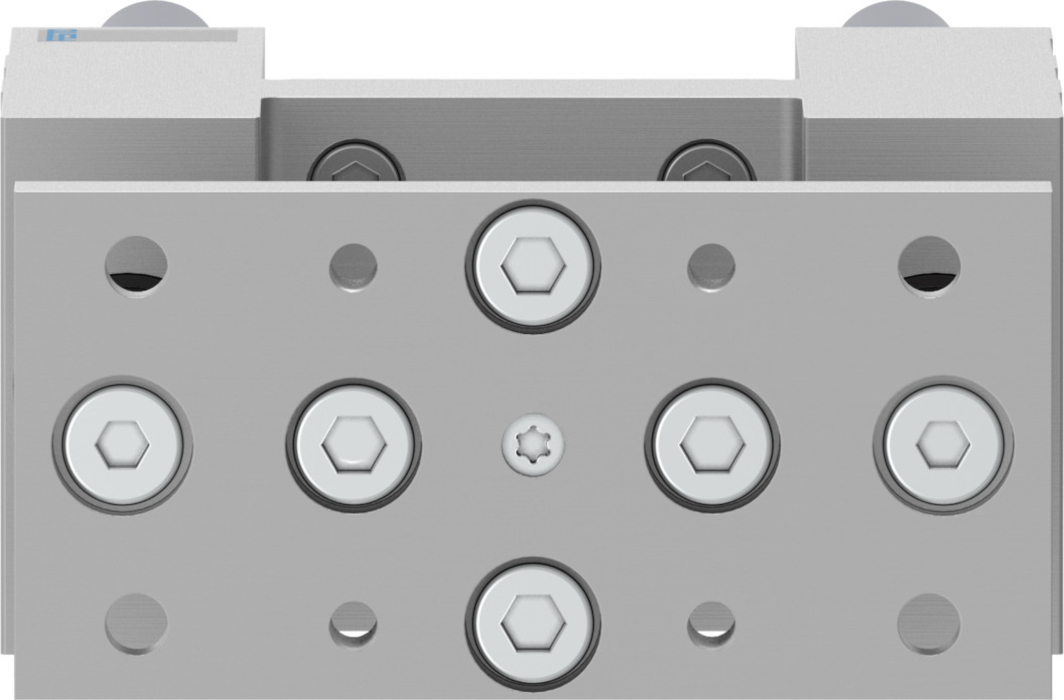

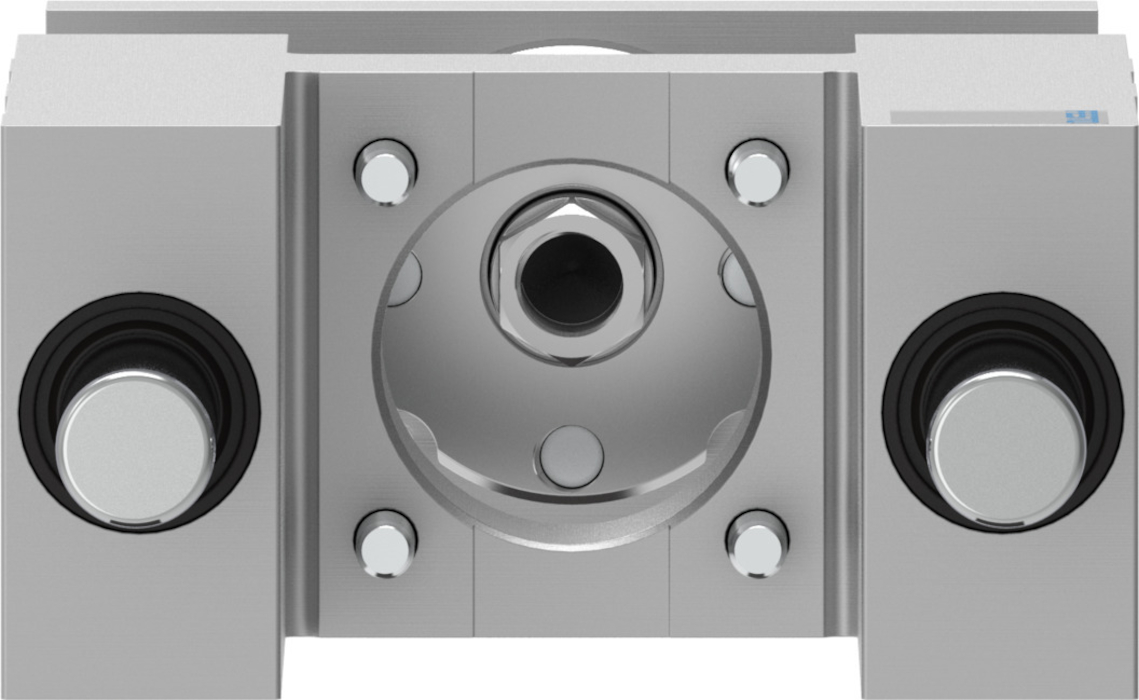

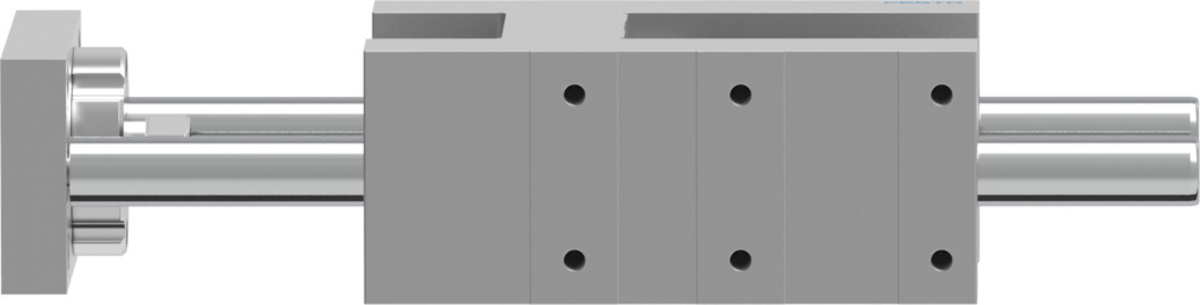

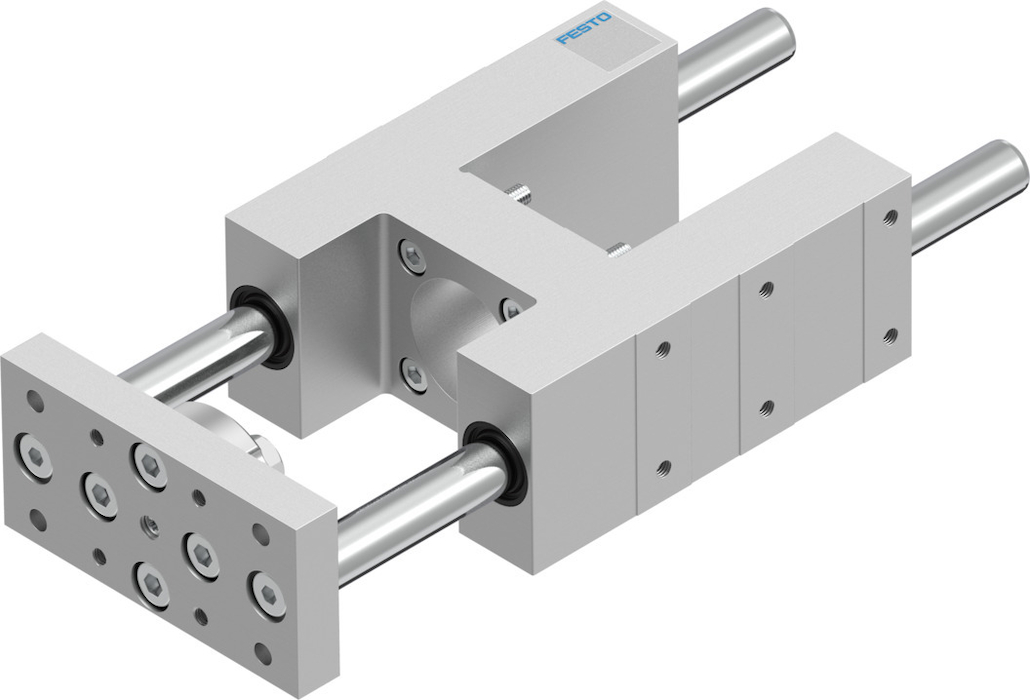

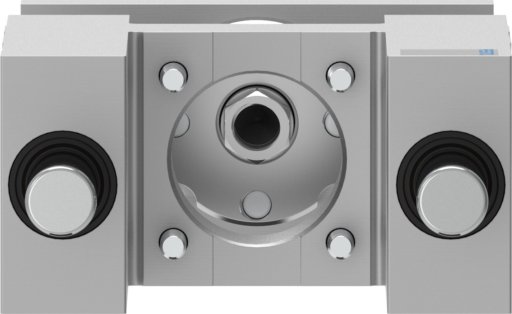

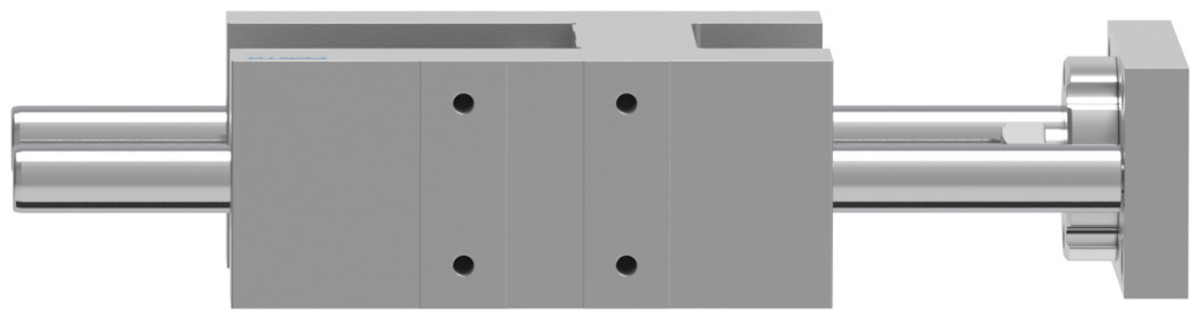

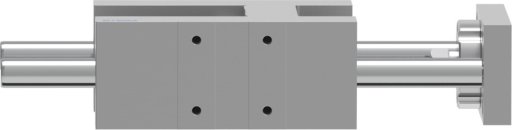

FESTO-2782939 | EAGF-V2-KF-40-100 Jednostka prowadząca

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

40

Skok

od 100 MM

Pozycja montażu

dowolny

Prowadnica

Prowadnica z łożyskami kulkowymi w obiegu zamkniętym

Konstrukcja

Prowadnica

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-B2-L

Temperatura otoczenia

od -20 do 80 GC

Maks. siła Fy

od 1000 N

Maks. siła Fy statyczna

1260 N

Maks. siła Fz

od 1000 N

Maks. siła Fz, statyczna

1260 N

Maks. moment Mx

od 44 NM

Maks. moment Mx, statyczny

55 NM

Maks. moment My

od 52 NM

Maks. moment My, statyczny

65 NM

Maks. moment Mz

od 52 NM

Maks. moment statyczny Mz

od 65 NM

Siła przesunięcia

od 15 N

Środek ciężkości masy ruchomej przy 0 mm skoku

38 MM

Dodatkowy środek ciężkości ruchomej masy na 10 mm skoku

4.2 MM

Typ mocowania

Przy pomocy gwintu wewnętrznego

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał elementu prowadzącego

Stal odpuszczona

Materiał obudowy

Stop aluminium do przeróbki plastycznej

Materiał płyty spinającej

Stal
