Wielkość

16

Konstrukcja

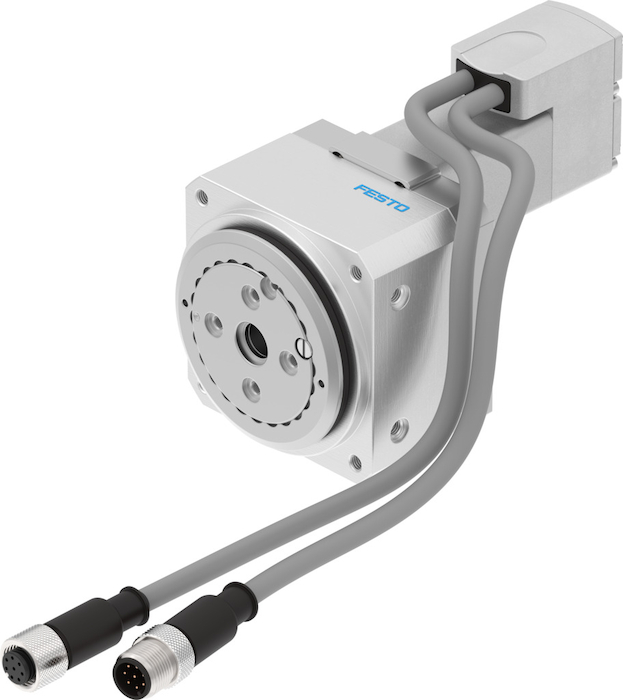

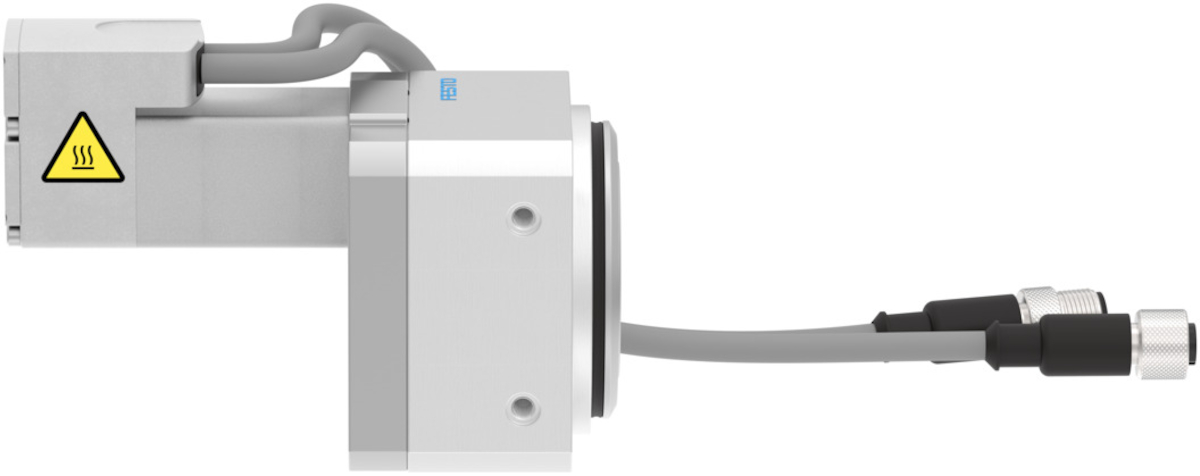

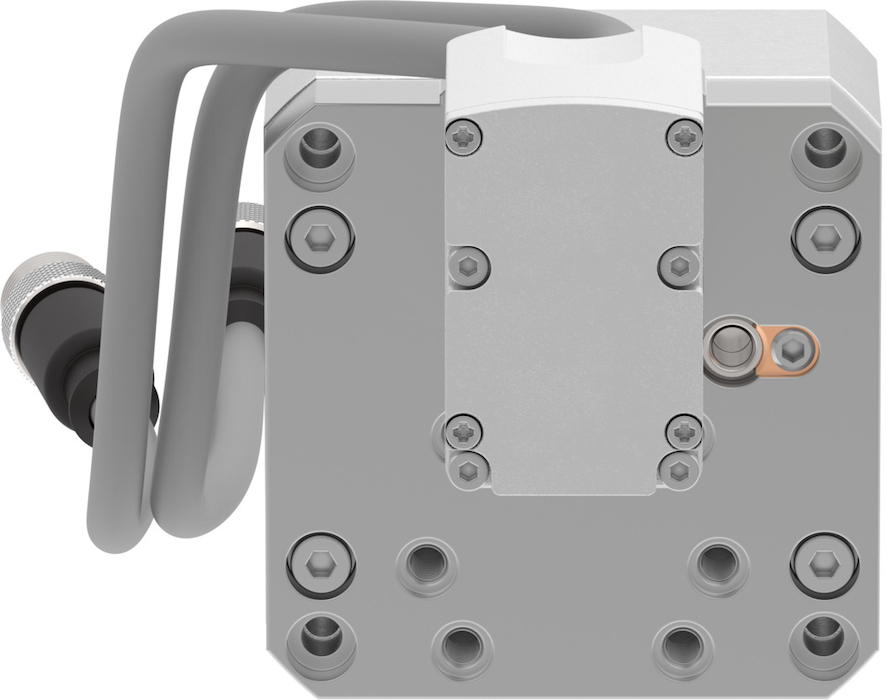

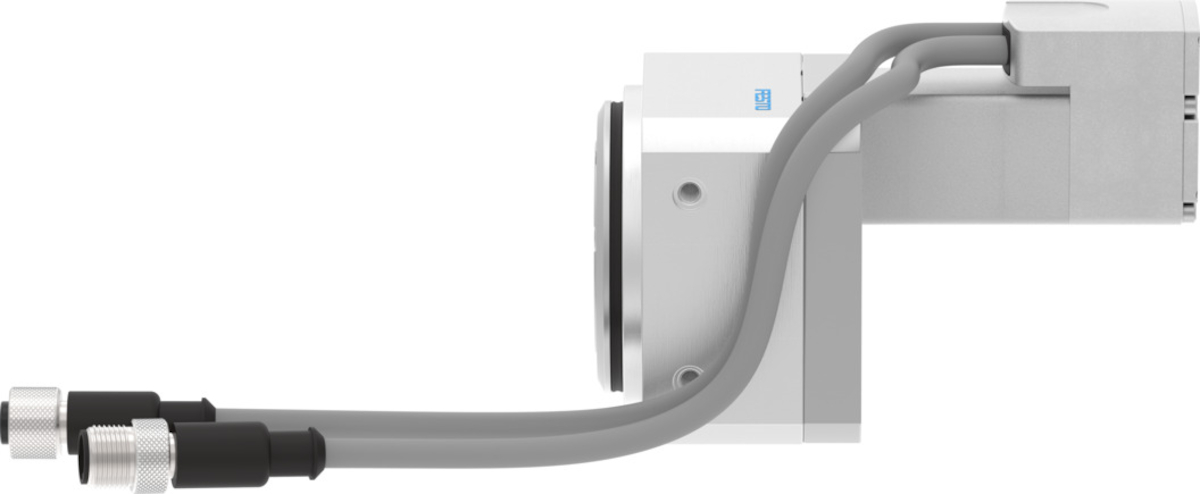

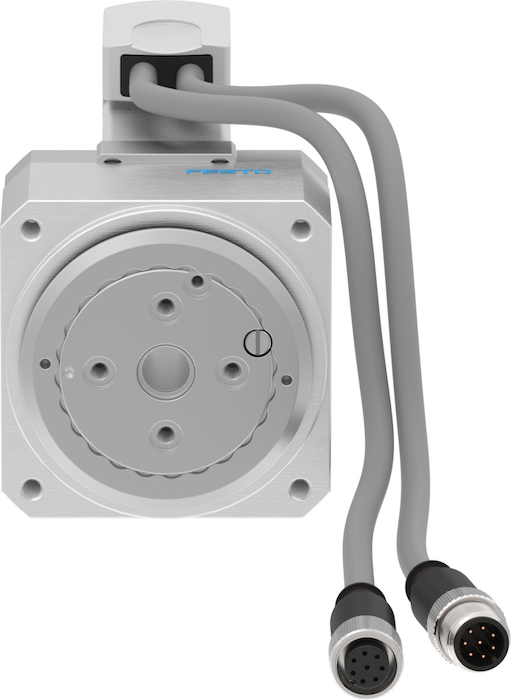

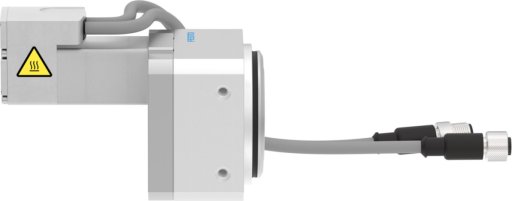

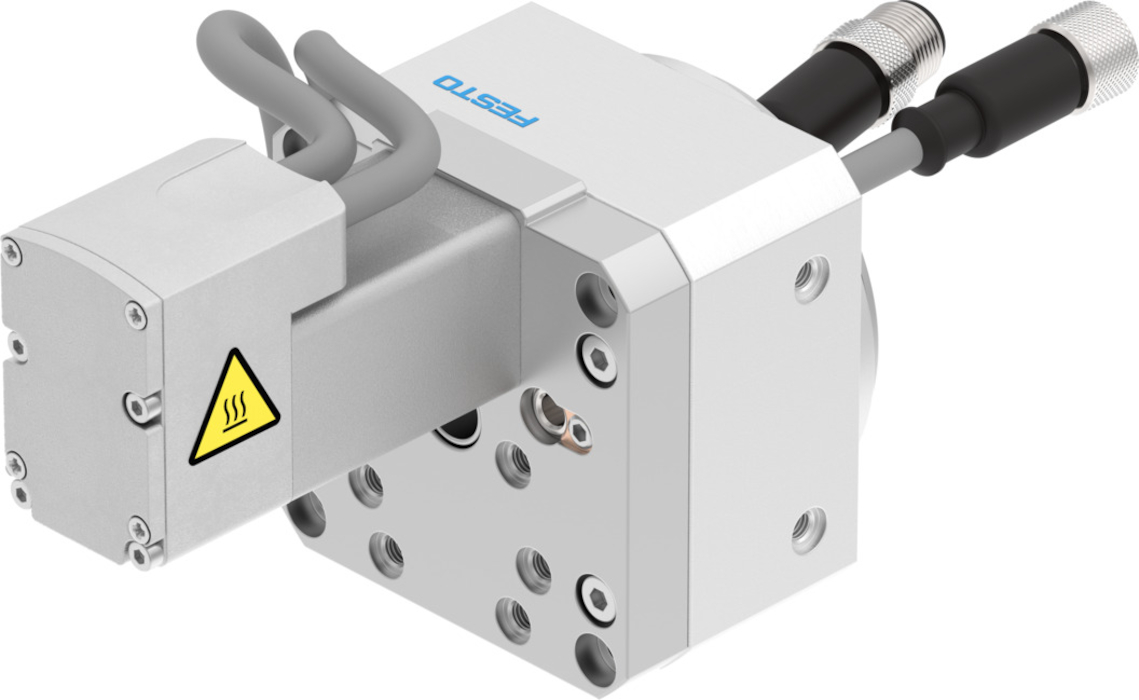

elektromechaniczny napęd wahadłowy

Pozycja montażu

dowolny

Typ mocowania

Przy pomocy gwintu wewnętrznego

Kąt obrotu

bez ograniczeń

Przełożenie przekładni

9:1

Maks. prędkość w temp. 90°

od 200 PMI

Luz skrętny

od 0.2 DEG

Powtarzalność

±0,05 °

Maks. siła osiowa

290 N

Maks. siła promieniowa

300 N

Dopuszczalny masowy moment bezwładności

od 0.0013 KGY

Waga produktu

od 900 G

Kąt skoku pełnego kroku

1.8 DEG

Tolerancja kąta kroku

±5%

Czas pracy ciągłej

100%

Prąd znamionowy, silnik

od 1.4 A

Klasa izolacji

B

Typ silnika

Silnik skokowy

Czujnik położenia wirnika

Enkoder przyrostowy

Zasada pomiaru czujnika położenia wirnika

optyczny

Certyfikacja

RCM Mark

Znak CE (patrz deklaracja zgodności)

Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE

Znak UKCA (patrz deklaracja zgodności)

wg przepisów UK dot. EMV

Kod interfejsu, Basis

E8-45

Temperatura przechowywania

od -20 do 60 GC

Temperatura otoczenia

do 50 GC

Względna wilgotność powietrza

0 - 85%

Zgodność z LABS

VDMA24364-strefa III

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał kołnierza

Stop aluminium do przeróbki plastycznej

Materiał obudowy

Stop aluminium do przeróbki plastycznej
