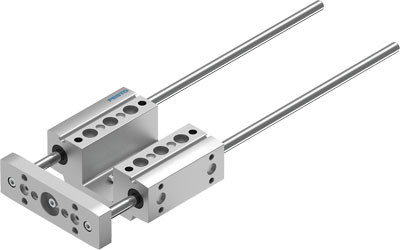

EAGF-P1-KF-16-200 Jednostka prowadząca FESTO-3192938

numer katalogowy: FESTO-3192938
kategoria: Prowadzenia liniowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Ciężar dodatkowy na 10 mm skoku
    od 8  g
    Ciężar podstawowy dla 0 mm skoku
    od 600  g
    Dodatkowy punkt środka ciężkości przemieszczanej masy na 10 mm skoku
    od 4,5  mm
    Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
    od 8  g
    Klasa odporności na korozję CRC
    1 – Niska odporność na korozję
    Konstrukcja
    Z prowadnicami
    Luz rewersyjny
    od 0  µm
    Maks. moment Mx
    od 6  Nm
    Maks. moment Mx, statyczny
    od 13  Nm
    Maks. moment My
    od 4  Nm
    Maks. moment My, statyczny
    od 9  Nm
    Maks. moment Mz
    od 4  Nm
    Maks. moment Mz, statyczny
    od 9  Nm
    Maks. prędkość
    od 1  m/s
    Maks. przyspieszenie
    od 25  m/s2
    Maks. siła Fy
    od 160  N
    Maks. siła Fz
    od 160  N
    Maks. siła statyczna Fy
    od 355  N
    Maks. siła statyczna Fz
    od 355  N
    Materiał elementu prowadzącego
    Stal ulepszana cieplnie, Twarde chromowanie
    Materiał obudowy
    Anodowanie, Stop aluminium
    Materiał płyty spinającej
    Anodowanie, Stop aluminium
    Pozycja zabudowy
    Dowolna
    Prowadzenie
    Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
    Przemieszczana masa własna przy 0 mm skoku
    od 160  g
    Siła przesunięcia
    od 3,2  N
    Skok
    od 200  mm
    Sposób montażu
    Przy pomocy gwintów wewnętrznych
    Stopień ochrony
    IP40
    Środek ciężkości przemieszczanej masy przy skoku 0 mm
    od 29  mm
    Temperatura otoczenia
    0 - 50  °C
    Uwaga dotycząca materiałów
    Nie zawierają miedzi i PTFE, Zgodne z RoHS
    Wielkość
    16
