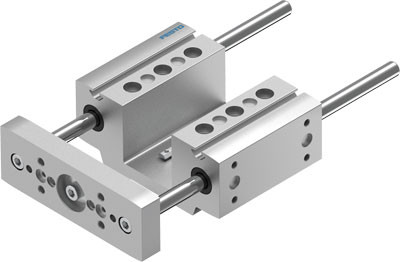

Name: EAGF-P1-KF-25-100 Jednostka prowadząca
SKU: FESTO-3192945
Price: 1625.49 PLN
Availability: OutOfStock

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Ciężar dodatkowy na 10 mm skoku

od 12 g

Ciężar podstawowy dla 0 mm skoku

od 1080 g

Dodatkowy punkt środka ciężkości przemieszczanej masy na 10 mm skoku

od 4,5 mm

Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku

od 12 g

Klasa odporności na korozję CRC

1 – Niska odporność na korozję

Konstrukcja

Z prowadnicami

Luz rewersyjny

od 0 µm

Maks. moment Mx

od 15 Nm

Maks. moment Mx, statyczny

od 19 Nm

Maks. moment My

od 10 Nm

Maks. moment My, statyczny

od 12 Nm

Maks. moment Mz

od 10 Nm

Maks. moment Mz, statyczny

od 12 Nm

Maks. prędkość

od 1 m/s

Maks. przyspieszenie

od 25 m/s2

Maks. siła Fy

od 320 N

Maks. siła Fz

od 320 N

Maks. siła statyczna Fy

od 415 N

Maks. siła statyczna Fz

od 415 N

Materiał elementu prowadzącego

Twarde chromowanie, Stal ulepszana cieplnie

Materiał obudowy

Anodowanie, Stop aluminium

Materiał płyty spinającej

Anodowanie, Stop aluminium

Pozycja zabudowy

Dowolna

Prowadzenie

Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek

Przemieszczana masa własna przy 0 mm skoku

od 300 g

Siła przesunięcia

od 4 N

Skok

od 100 mm

Sposób montażu

Przy pomocy gwintów wewnętrznych

Stopień ochrony

IP40

Środek ciężkości przemieszczanej masy przy skoku 0 mm

od 30 mm

Temperatura otoczenia

0 - 50 °C

Uwaga dotycząca materiałów

Zgodne z RoHS, Nie zawierają miedzi i PTFE

Wielkość

25

Pliki do pobrania:

Karta Produktu
Ciężar dodatkowy na 10 mm skoku

od 12 g

Ciężar podstawowy dla 0 mm skoku

od 1080 g

Dodatkowy punkt środka ciężkości przemieszczanej masy na 10 mm skoku

od 4,5 mm

Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku

od 12 g

Klasa odporności na korozję CRC

1 – Niska odporność na korozję

Konstrukcja

Z prowadnicami

Luz rewersyjny

od 0 µm

Maks. moment Mx

od 15 Nm

Maks. moment Mx, statyczny

od 19 Nm

Maks. moment My

od 10 Nm

Maks. moment My, statyczny

od 12 Nm

Maks. moment Mz

od 10 Nm

Maks. moment Mz, statyczny

od 12 Nm

Maks. prędkość

od 1 m/s

Maks. przyspieszenie

od 25 m/s2

Maks. siła Fy

od 320 N

Maks. siła Fz

od 320 N

Maks. siła statyczna Fy

od 415 N

Maks. siła statyczna Fz

od 415 N

Materiał elementu prowadzącego

Twarde chromowanie, Stal ulepszana cieplnie

Pliki do pobrania:

Karta Produktu

EAGF-P1-KF-25-100 Jednostka prowadząca FESTO-3192945
