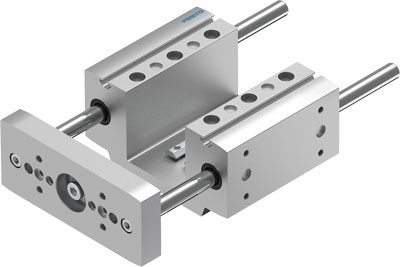

EAGF-P1-KF-40-100 Jednostka prowadząca FESTO-3192957

numer katalogowy: FESTO-3192957
kategoria: Prowadzenia liniowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Ciężar dodatkowy na 10 mm skoku
    od 18  g
    Ciężar podstawowy dla 0 mm skoku
    od 1910  g
    Dodatkowy punkt środka ciężkości przemieszczanej masy na 10 mm skoku
    od 4,5  mm
    Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
    od 18  g
    Klasa odporności na korozję CRC
    1 – Niska odporność na korozję
    Konstrukcja
    Z prowadnicami
    Luz rewersyjny
    od 0  µm
    Maks. moment Mx
    od 20  Nm
    Maks. moment Mx, statyczny
    od 27  Nm
    Maks. moment My
    od 15  Nm
    Maks. moment My, statyczny
    od 20  Nm
    Maks. moment Mz
    od 15  Nm
    Maks. moment Mz, statyczny
    od 20  Nm
    Maks. prędkość
    od 1  m/s
    Maks. przyspieszenie
    od 25  m/s2
    Maks. siła Fy
    od 380  N
    Maks. siła Fz
    od 380  N
    Maks. siła statyczna Fy
    od 510  N
    Maks. siła statyczna Fz
    od 510  N
    Materiał elementu prowadzącego
    Stal ulepszana cieplnie, Twarde chromowanie
    Materiał obudowy
    Anodowanie, Stop aluminium
    Materiał płyty spinającej
    Stop aluminium, Anodowanie
    Pozycja zabudowy
    Dowolna
    Prowadzenie
    Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
    Przemieszczana masa własna przy 0 mm skoku
    od 560  g
    Siła przesunięcia
    od 6  N
    Skok
    od 100  mm
    Sposób montażu
    Przy pomocy gwintów wewnętrznych
    Stopień ochrony
    IP40
    Środek ciężkości przemieszczanej masy przy skoku 0 mm
    od 36  mm
    Temperatura otoczenia
    0 - 50  °C
    Uwaga dotycząca materiałów
    Nie zawierają miedzi i PTFE, Zgodne z RoHS
    Wielkość
    40
