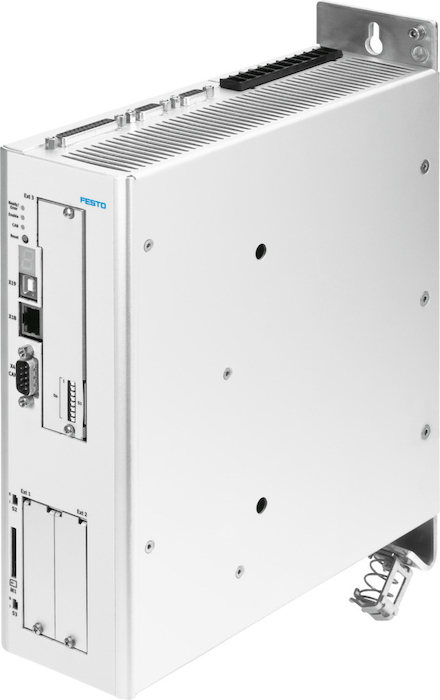

Charakterystyka logicznych wyjść cyfrowych
Separacja galwaniczna, Możliwość rozbudowy konfiguracji
Charakterystyka wejść logicznych
Swobodna konfiguracja, Separacja galwaniczna
Charakterystyki wyjść monitorowanych
Zabezpieczenie przed zwarciem
Częstotliwość sieci
50 - 60 Hz
Częstotliwość wyjściowa
0 - 1000 Hz
Dodatkowy zakres napięcia dla logiki
± 20 %
Dopuszczalne wahania napięcia
+/- 10 %
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Filtr sieciowy
Zintegrowany
Impedancja wejścia wartości zadanej
od 20 kOhm
Interfejs do parametryzacji
Konfiguracja parametrów i uruchomienie, USB, Ethernet
Interfejs do procesu
Dla 256 rekordów pozycji, Interfejs we/wy
Liczba analogowych wejść wartości zadanych
od 2
Liczba logicznych wejść cyfrowych
od 10
Liczba logicznych wyjść cyfrowych 24V DC
od 5
Liczba wyjść analogowych monitorowanych
od 2
Maks. czas trwania prądu szczytowego
od 5 s
Maks. napięcie obwodu pośredniego, DC
od 560 V
Maks. prąd logicznych wyjść cyfrowych
od 100 mA
Maks. pręd. transmisji fieldbus
od 1 Mbit/s
Moc impulsu rezystora hamującego
od 8,5 kVA
Moc szczytowa
od 18000 VA
Moc znamionowa sterownika
od 9000 VA
Napięcie nominalne DC, zasilanie logiki
od 24 V
Nominalne napięcie robocze AC
od 400 V
Nominalne napięcie robocze, fazy
3-fazowe
Nominalny prąd wyjściowy
od 15 A
Pobór prądu, zasilanie logiki bez hamulca
od 1 A
Podłączenie magistrali
9-pin, Sub-D, Wtyczka
Prąd nominalny na fazę, efektywny
od 15 A
Prąd szczytowy na fazę, efektywny
od 30 A
Profil komunikacji
DS301/DSP402, FHPP
Przyłącze do magistrali fieldbus
CANopen, DeviceNet, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET, Profibus DP
Rezystor hamowania
od 68 Ohm
Rozdzielczość wyjść monitorowanych
od 9 Bit
Sposób montażu
Na płycie przyłączeniowej, Zamocowanie na stałe
Stopień ochrony
IP10, IP20
Stopień zanieczyszczenia
2
Sygnał wejściowy interfejsu enkodera
3-fazowe sygnały enkodera, EnDat, HIPERFACE, RS422, SINCOS
Sygnał wejściowy interfejsu enkodera
W synchronicznym działaniu jako wyspecyfikowana prędkość w obr./min. dla jednostki napędu slave, Sygnał enkodera, wartość zadana prędkości w obr./min.
Sygnał wyjściowy interfejsu enkodera
Wartość rzeczywista sygnału zwrotnego na podstawie sygnałów enkodera w trybie sterowania prędkością, Wartość zadana dla napędu podrzędnego
Sygnał wyjściowy interfejsu enkodera
Rozdzielczość 16384 impulsów/obr.
Temperatura otoczenia
0 - 40 °C
Temperatura przechowywania
-25 - 70 °C
Uwaga dotycząca materiałów
Zgodne z RoHS, Zawierają substancje PWIS
Właściwości wejść wartości zadanej
Wejście różnicowe, Możliwość wyboru sterowania prędkością w obr./min., Możliwość wyboru wejścia prądowego
Wyświetlacz
Wyświetlacz siedmiosegmentowy
Względna wilgotność powietrza
0 - 90 %
Zakres napięcia wyjściowego AC
3x 0 - 360 V
Zakres roboczy wejścia wartości zadanej
± 10 V
Zakres roboczy wejść logicznych
8 - 30 V
Zakres roboczy wyjść monitorowanych
± 10 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU, Wg dyrektywy EU dla niskich napięć
