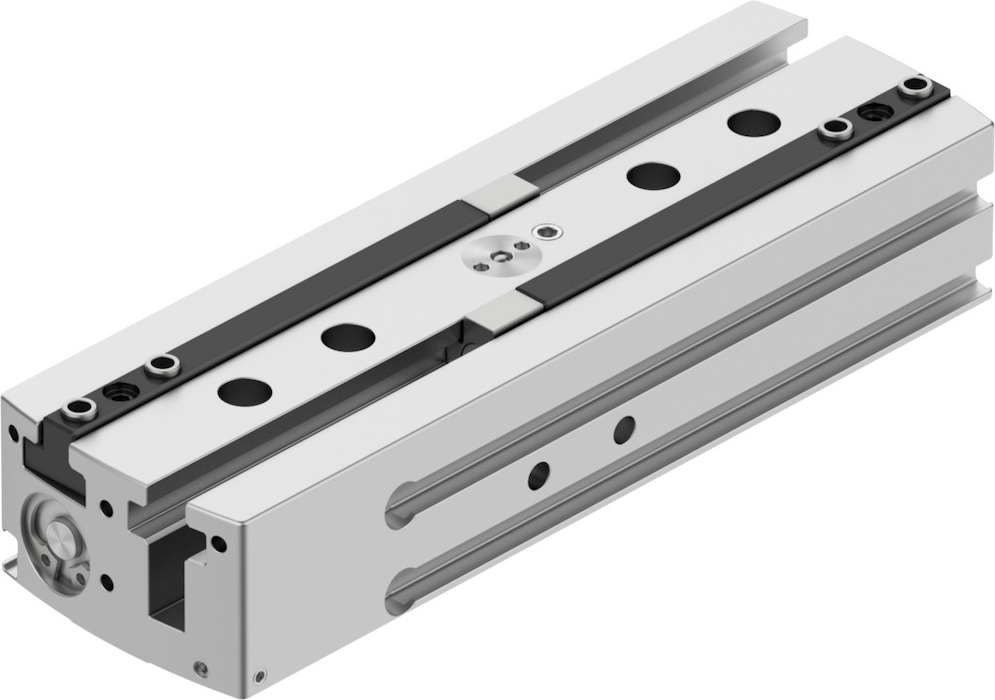

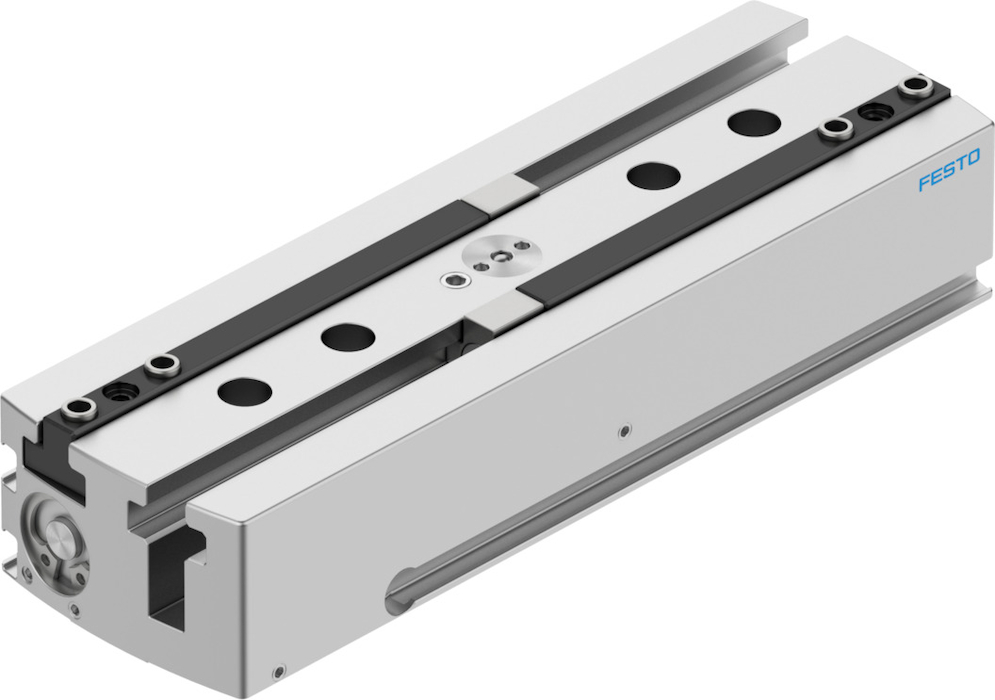

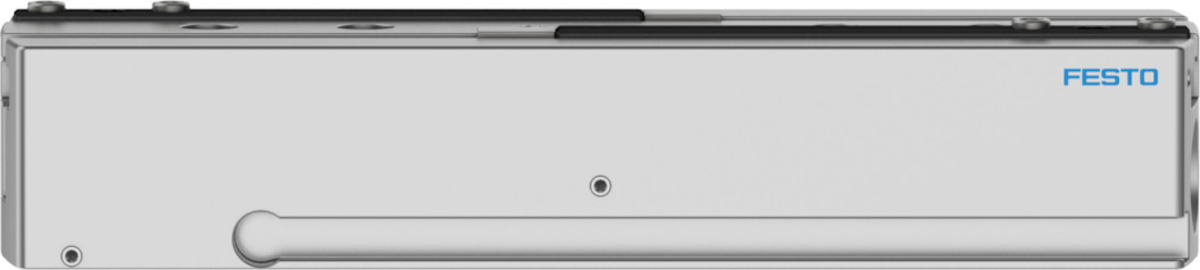

- HGPL-14-60-A-B Chwytak równoległy
HGPL-14-60-A-B Chwytak równoległy FESTO-3361481
numer katalogowy: FESTO-3361481
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_3361481_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_3361481_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_3361481_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_3361481_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 79 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 63 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZ prowadnicami, Dwa tłoki, Kształt-T, Zębatka/Zębnik, Zawór tłokowyLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka< 1 Hz HzMaks. dokładność zamienności< 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,2 deg degMaks. luz na szczęce chwytaka Sz< 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 80 gMaks. moment na szczęce chwytaka Mx, statycznyod 35 NmMaks. moment na szczęce chwytaka My, statycznyod 35 NmMaks. moment na szczęce chwytaka Mz , statycznyod 35 NmMaks. siła na szczęce chwytaka Fz, statycznaod 500 NMasowy moment bezwładnościod 11,43 kgcm2Materiał obudowyAluminium, AnodowanyMateriał szczęk chwytakaStal, HartowanyMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 230 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 270 msOkresy smarowania elementów prowadzącychod 5 Mio SPPowtarzalność chwytaka< 0,03 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneM5Skok na szczękę chwytakaod 60 mmSposób montażuGwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrującychSygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 158 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 126 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 595 gWielkość14Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 79 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 63 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZ prowadnicami, Dwa tłoki, Kształt-T, Zębatka/Zębnik, Zawór tłokowyLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka< 1 Hz HzMaks. dokładność zamienności< 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,2 deg degMaks. luz na szczęce chwytaka Sz< 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 80 gMaks. moment na szczęce chwytaka Mx, statycznyod 35 NmMaks. moment na szczęce chwytaka My, statycznyod 35 NmMaks. moment na szczęce chwytaka Mz , statycznyod 35 NmMaks. siła na szczęce chwytaka Fz, statycznaod 500 NMasowy moment bezwładnościod 11,43 kgcm2Materiał obudowyAluminium, AnodowanyMateriał szczęk chwytakaStal, HartowanyMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
