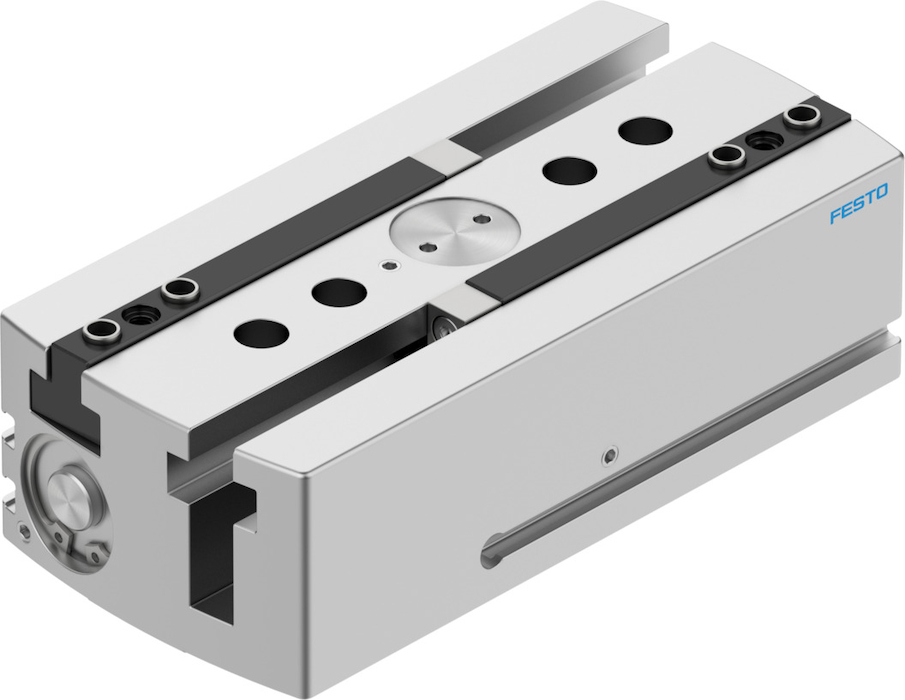

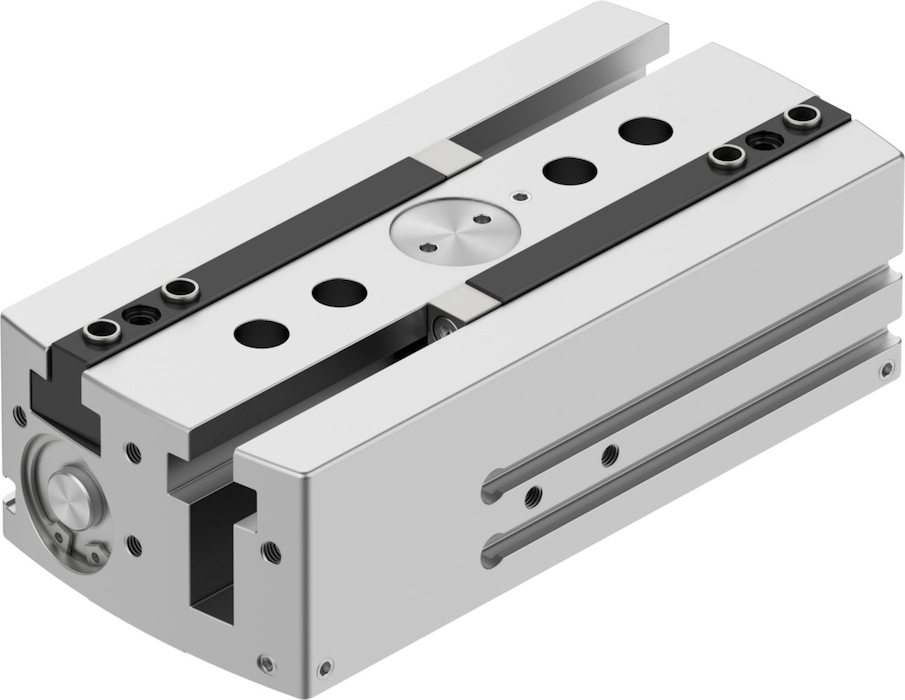

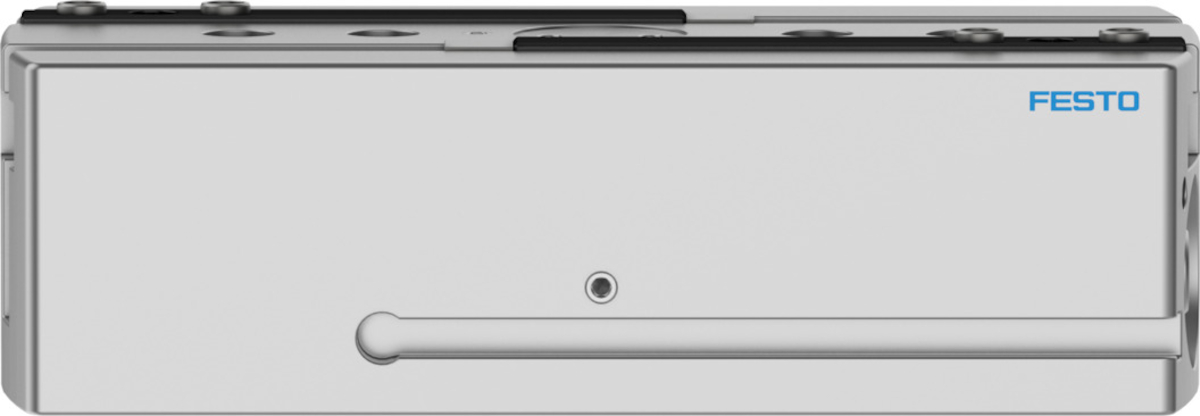

  7. HGPL-25-60-A-B Chwytak równoległy

HGPL-25-60-A-B Chwytak równoległy FESTO-3361485

numer katalogowy: FESTO-3361485
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Zabezpieczenie siły chwytania
    brak
    Konstrukcja
    Napęd z dwoma tłokami
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Maks. luz szczęk chwytających Sz
    od 0.05  MM
    Dokładność powtarzalności chwytaka
    od 0.03  MM
    Liczba szczęk chwytaka
    2
    Typ napędu
    pneumatyczny
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Funkcja chwytaka
    Równolegle
    Symbol
    00991894
    Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie
    od 412  N
    Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie
    od 512  N
    Maks. częstotliwość robocza chwytaka
    od 1  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 370  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 370  MS
    Maks. masa na zewnętrzny palec chwytaka
    250  G
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura otoczenia
    od 5 do 60  GC
    Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie
    od 206  N
    Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie
    od 256  N
    Masowy moment bezwładności
    od 39.95  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    1500  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    100  NM
    Maks. moment na szczęce chwytaka My statyczny
    60  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    70  NM
    Waga produktu
    od 1780  G
    Typ mocowania
    Przy pomocy gwintu wew. i tulejki centrującej
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał obudowy
    Stop aluminium, anodowany na gładko
    Materiał szczęk chwytaka
    Stal, hartowana
