- HGPL-40-40-A-B Chwytak równoległy

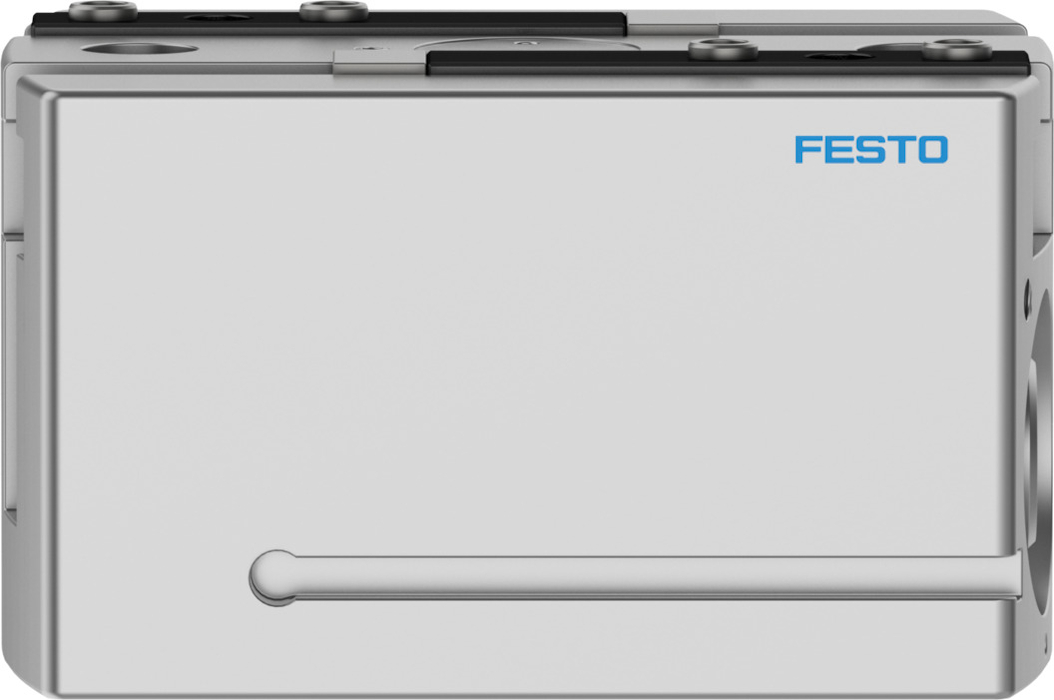

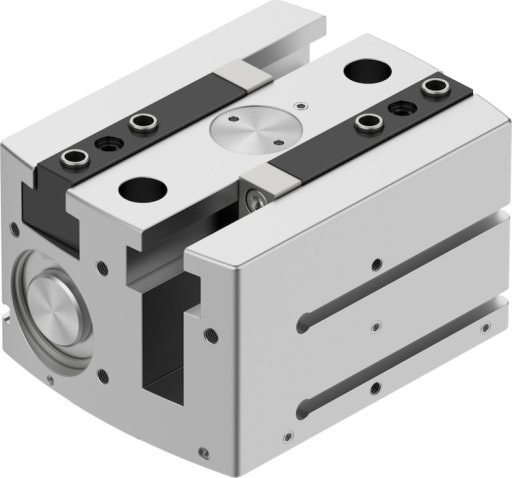

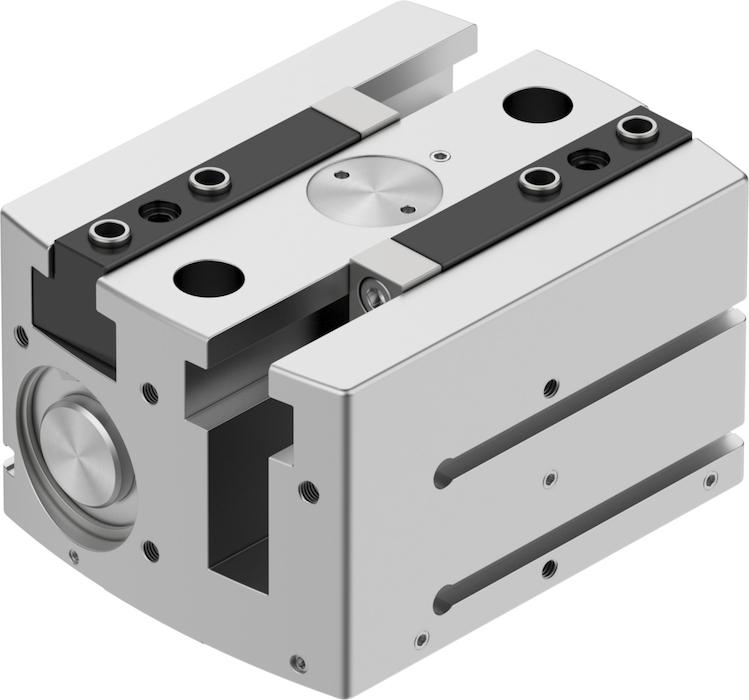

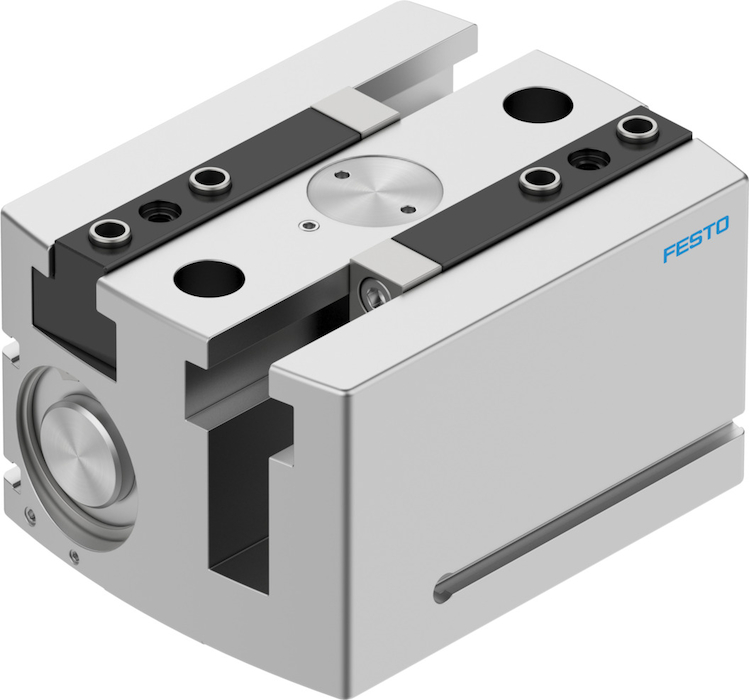

HGPL-40-40-A-B Chwytak równoległy FESTO-3361488
numer katalogowy: FESTO-3361488
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_3361488_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_3361488_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_3361488_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_3361488_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 608 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 519 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZ prowadnicami, Dwa tłoki, Kształt-T, Zębatka/Zębnik, Zawór tłokowyLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka< 1 Hz HzMaks. dokładność zamienności< 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,2 deg degMaks. luz na szczęce chwytaka Sz< 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 420 gMaks. moment na szczęce chwytaka Mx, statycznyod 125 NmMaks. moment na szczęce chwytaka My, statycznyod 80 NmMaks. moment na szczęce chwytaka Mz , statycznyod 100 NmMaks. siła na szczęce chwytaka Fz, statycznaod 2500 NMasowy moment bezwładnościod 66,83 kgcm2Materiał obudowyAluminium, AnodowanyMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 205 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 238 msOkresy smarowania elementów prowadzącychod 5 Mio SPPowtarzalność chwytaka< 0,03 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneM5Skok na szczękę chwytakaod 40 mmSposób montażuGwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrującychSygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 1216 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 1038 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 3300 gWielkość40Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 608 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 519 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZ prowadnicami, Dwa tłoki, Kształt-T, Zębatka/Zębnik, Zawór tłokowyLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka< 1 Hz HzMaks. dokładność zamienności< 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,2 deg degMaks. luz na szczęce chwytaka Sz< 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 420 gMaks. moment na szczęce chwytaka Mx, statycznyod 125 NmMaks. moment na szczęce chwytaka My, statycznyod 80 NmMaks. moment na szczęce chwytaka Mz , statycznyod 100 NmMaks. siła na szczęce chwytaka Fz, statycznaod 2500 NMasowy moment bezwładnościod 66,83 kgcm2Materiał obudowyAluminium, AnodowanyMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
