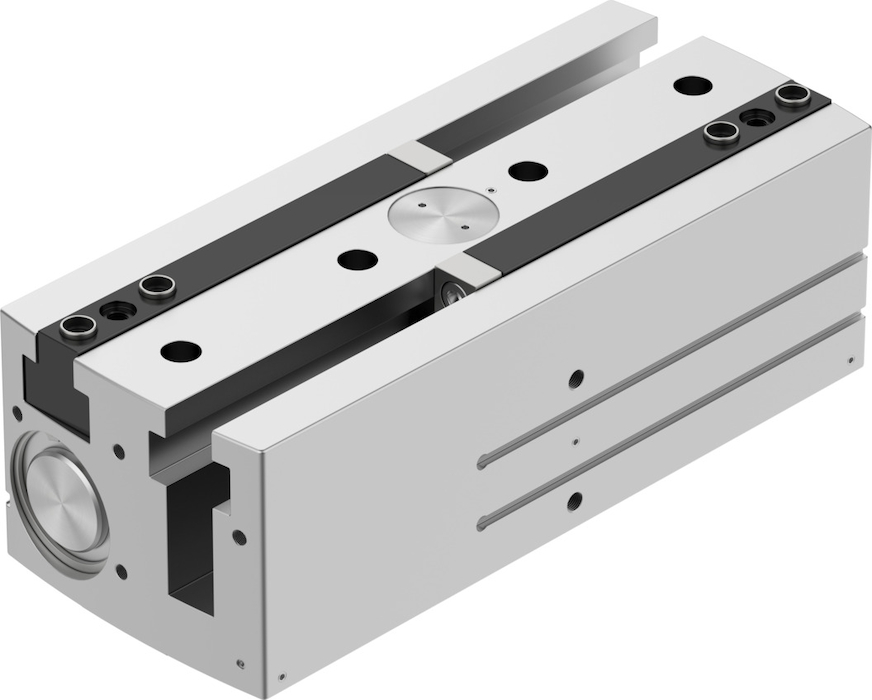

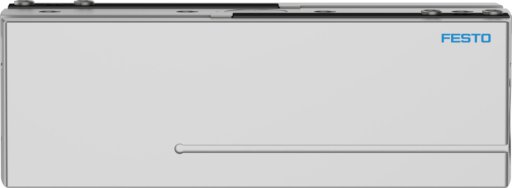

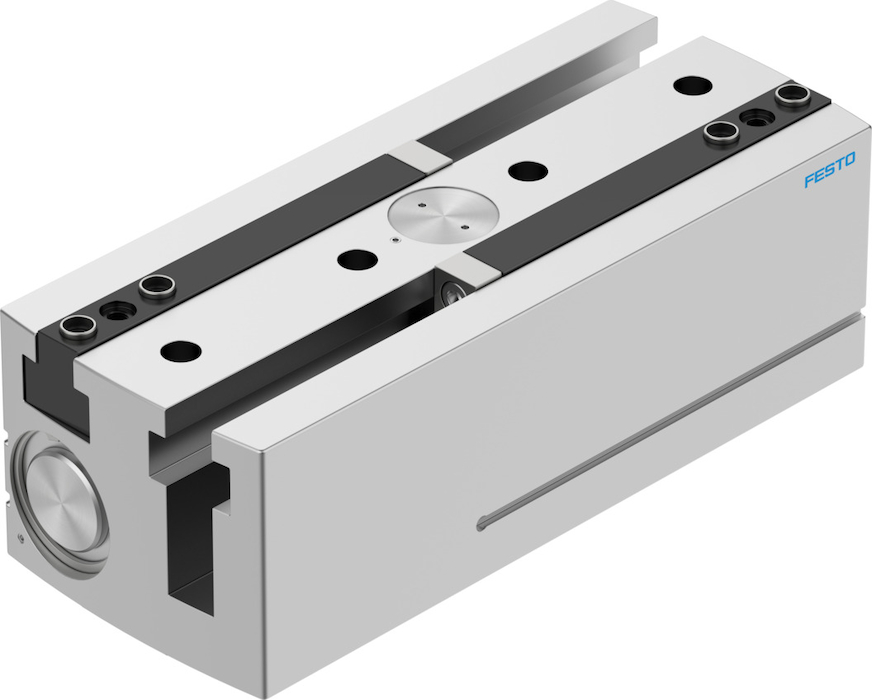

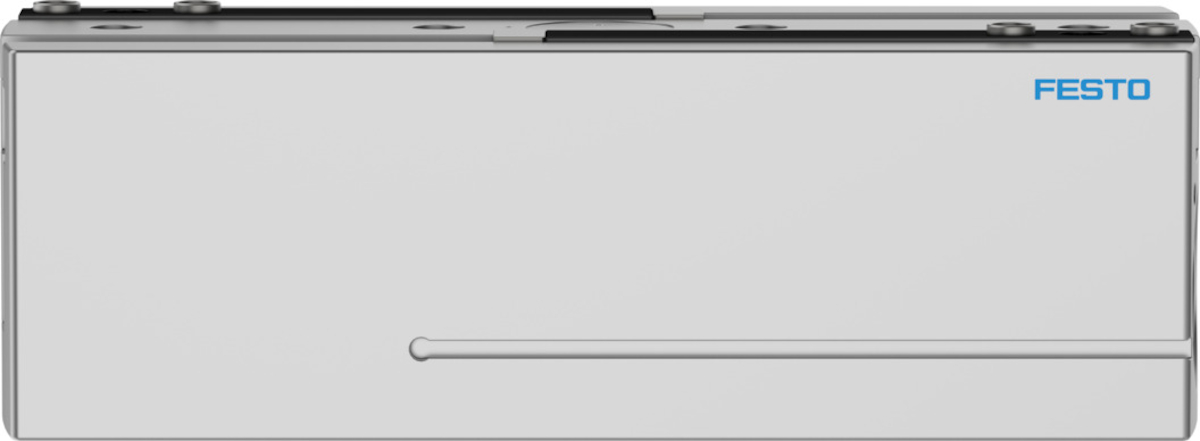

- HGPL-63-150-A-B Chwytak równoległy
HGPL-63-150-A-B Chwytak równoległy FESTO-3361494
numer katalogowy: FESTO-3361494
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_3361494_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_3361494_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_3361494_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_3361494_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 1371 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 1233 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZ prowadnicami, Dwa tłoki, Kształt-T, Zębatka/Zębnik, Zawór tłokowyLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka< 1 Hz HzMaks. dokładność zamienności< 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,2 deg degMaks. luz na szczęce chwytaka Sz< 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 940 gMaks. moment na szczęce chwytaka Mx, statycznyod 300 NmMaks. moment na szczęce chwytaka My, statycznyod 200 NmMaks. moment na szczęce chwytaka Mz , statycznyod 250 NmMaks. siła na szczęce chwytaka Fz, statycznaod 9000 NMasowy moment bezwładnościod 2247,54 kgcm2Materiał obudowyAluminium, AnodowanyMateriał szczęk chwytakaStal, HartowanyMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 850 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 1020 msOkresy smarowania elementów prowadzącychod 5 Mio SPPowtarzalność chwytaka< 0,03 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Skok na szczękę chwytakaod 150 mmSposób montażuGwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrującychSygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 2742 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 2466 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 18100 gWielkość63Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 1371 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 1233 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZ prowadnicami, Dwa tłoki, Kształt-T, Zębatka/Zębnik, Zawór tłokowyLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka< 1 Hz HzMaks. dokładność zamienności< 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,2 deg degMaks. luz na szczęce chwytaka Sz< 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 940 gMaks. moment na szczęce chwytaka Mx, statycznyod 300 NmMaks. moment na szczęce chwytaka My, statycznyod 200 NmMaks. moment na szczęce chwytaka Mz , statycznyod 250 NmMaks. siła na szczęce chwytaka Fz, statycznaod 9000 NMasowy moment bezwładnościod 2247,54 kgcm2Materiał obudowyAluminium, AnodowanyMateriał szczęk chwytakaStal, HartowanyMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
