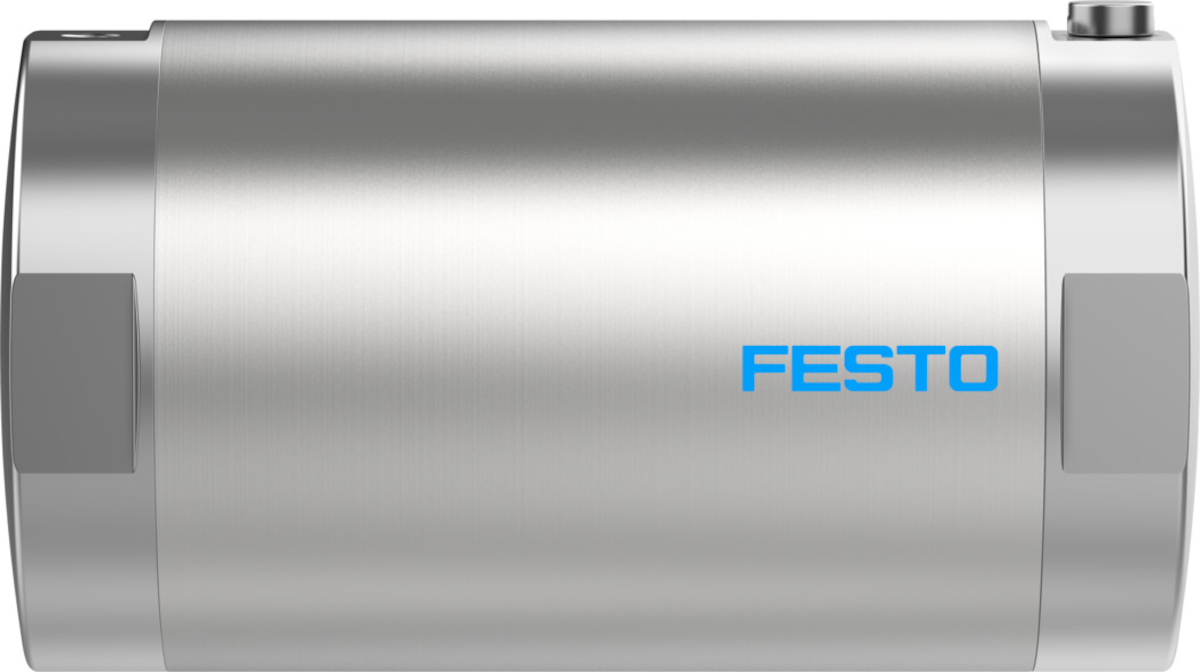

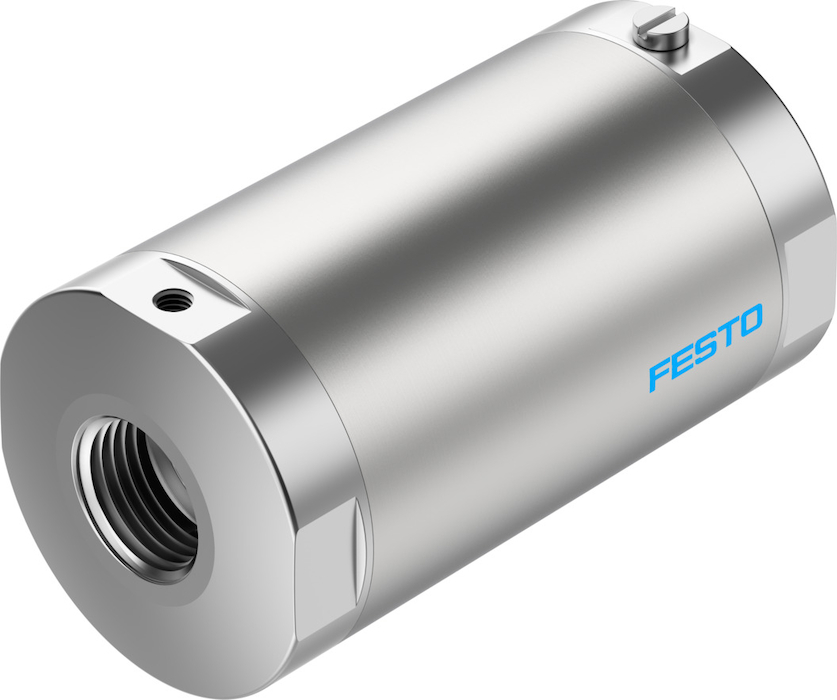

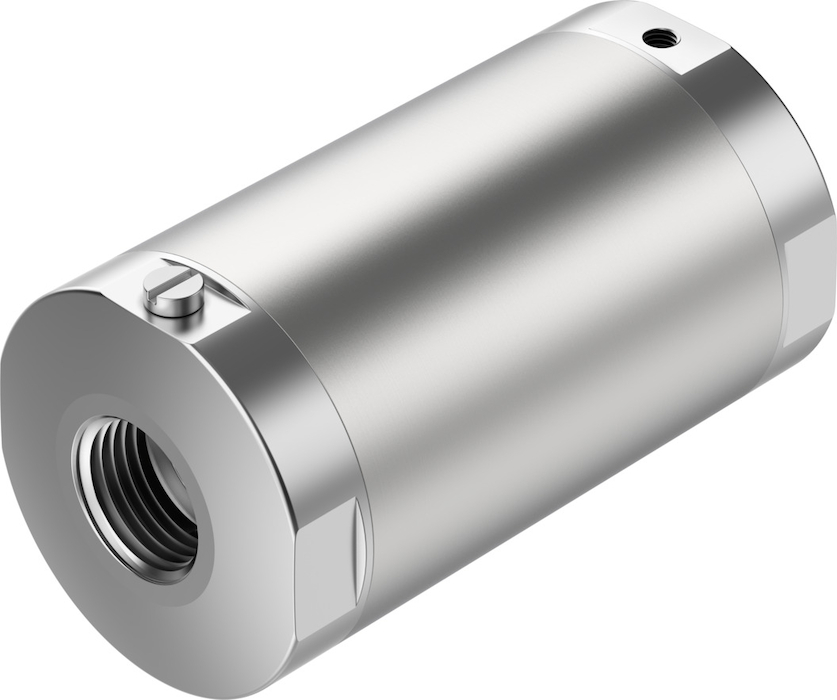

VZQA-C-M22C-15-TT-V2V4S1-2 Zawór zaciskowy (pinch valve)

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Numer materiału pokrywy obudowy

1.4404 / AISI 316L

Sposób uruchamiania

pneumatyczny

Sposób uszczelnienia

miękki

Pozycja montażu

dowolny

Typ mocowania

Instalacja na przewodach

Przyłącze zaworu procesowego

1/2 NPT

Średnica nominalna DN

15

Funkcja zaworu

2/2 zamknięty monostabilny

Kierunek przepływu

rewersyjny

Ciśnienie medium/MPA

do 0.2 MPA

Ciśnienie medium/BAR

do 2 BAR

Ciśnienie medium/PSI

do 29 PSI

Ciśnienie robocze/MPA

od 0.35 do 0.6 MPA

Ciśnienie robocze/BAR

od 3.5 do 6 BAR

Ciśnienie robocze/PSI

od 50.75 do 87 PSI

Ciśnienie nominalne zaworu armaturowego PN

od 10

Ciśnienie rozrywające/MPA

1.6 MPA

Ciśnienie rozrywające/BAR

16 BAR

Ciśnienie rozrywające/PSI

232 PSI

Sposób powrotu

sprężyna mechaniczna

Rodzaj sterowania

sterowanie zewnętrzne

Przyłącze zsilania pilotów 12

M5

Medium sterujące (dla pilotów)

Sprężone powietrze wg ISO 8573-1:2010 [7:4:1]

Symbol

00992981

Medium

Sprężone powietrze wg ISO 8573-1:2010 [-:-:1]

Maks. lepkość

4000 22S

Temperatura medium

od -5 do 100 GC

Temperatura otoczenia

od -5 do 60 GC

Temperatura przechowywania

od 5 do 30 GC

Przepływ Kv

od 5 MQH

Czas włączania

od 150 MS

Czas wyłączania

od 250 MS

Informacja o materiałach

Zgodność z dyrektywą RoHS

Zgodność z LABS

VDMA24364-strefa III

Materiał obudowy

Stal wysokostopowa nierdzewna

Numer materiału obudowy

1.4301

Materiał pokrywy obudowy

Nierdzewna stal stopowa

Materiał uszczelnień

FPM

Materiał elementu odcinającego

VMQ (silikon)

Waga produktu

od 549 G

Dopuszczenie do branży spożywczej

patrz deklaracja zgodności

Materiał pojemnika

PPS
