- CPX-E-4AO-U-I Analogowy moduł wyjściowy

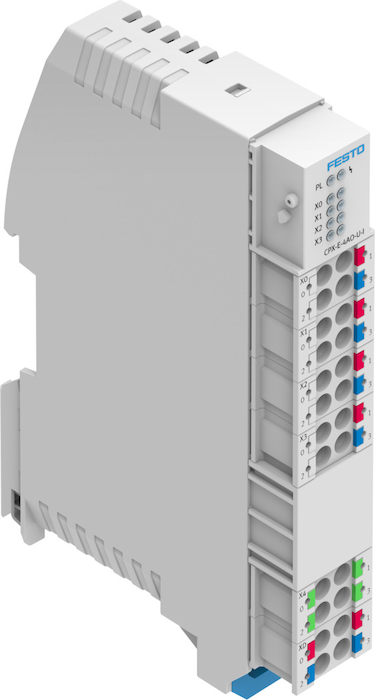

CPX-E-4AO-U-I Analogowy moduł wyjściowy FESTO-4080494
numer katalogowy: FESTO-4080494
kategoria: Wyposażenie elektryczne
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_4080494_PIC_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_4080494_PIC_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Buforowanie zaniku zasilaniaod 10 msCertyfikatUL E239998Diagnostyka przez LEDBłąd na kanał, Błąd na modułDiagnostyka przez magistralęZwarcie/przeciążenie w zasilaniu elementu wykonawczego, Zwarcie/przeciążenie przy wyjściu analogowym, błąd parametryzacji, Przekroczenie zakresu nominalnego, Spadek wartości poniżej zakresu nominalnego, Za niskie napięcie zasilania obciążenia, Błąd ogólnyDopuszczenieRCM Mark, c UL us - Listed (OL)Izolacja galwaniczna kanał - kanałBrakIzolacja galwaniczna kanał – magistrala wewnętrznaTakKlasa odporności na korozję CRC0 – Brak odporności na korozjęLiczba wyjśćod 4Maks. całkowity prąd wyjściowy na modułod 2 AMaks. długość kabla30 m, EkranowanyMaks. pojemność adresowa dla wyjśćod 8 ByteMateriał obudowyPANominalne napięcie robocze DC dla elektroniki / czujnikówod 24 VNominalne napięcie robocze DC wyjścieod 24 VOchrona przed bezpośrednim i pośrednim kontaktemBardzo niskie napięcie ochronne z bezpiecznym odłączeniem (PELV)Odporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27Parametry kanałuZakres sygnału na kanał, Prowadnica kabli: 1.5 miliona cykli, promień gięcia 75 mm, Włącz diagnostykę przerwania żyły/bezczynności, Włącz diagnostykę błędu parametryzacji, Włącz diagnostykę przeciążenia/zwarciaParametry modułuFormat danych wyjść analogowych, Diagnostyka zwarcia w zasilaniu elementu wykonawczego, Diagnostyka błędu parametryzacji, Diagnostyka zbyt niskiego napięcia w zasilaniu obciążenia, Dezaktywuj zasilanie elementu wykonawczego, Zachowanie po wystąpieniu zwarcia/przeciążenia w zasilaniu elem. wykon., Zachowanie po zwarciu/przeciążeniu na wyjściu analogowymPermissible voltage fluctuations, load± 25 %Podłączenie elektryczne, wyjście, liczba pinów/żyłod 4Przyłącze elektryczne dla wyjścia, przekrój przewodu0,2 - 1,5 mm2Przyłącze elektryczne dla wyjścia, uwaga odnośnie przekroju przewodu0,2 – 2,5 mm² dla przewodów elastycznych bez okuwaczyPrzyłącze elektryczne, funkcja wyjściaWyjście analogowePrzyłącze elektryczne, wyjście, technologia podłączeniaListwa Cage clampPrzyłącze elektryczne, wyjście, typ podłączenia4x listwa zaciskowaRasterod 18,9 mmSposób montażuPrzy pomocy szyny montażowejStopień ochronyIP20Temperatura otoczenia-5 - 50 °CTemperatura przechowywania-20 - 70 °CUwaga dotycząca materiałówZgodne z RoHS, Zawierają substancje PWISUwaga odnośnie temperatury otoczenia-5 - 60℃ przy instalacji w pionieWaga produktuod 96 gWłasny pobór prądu przy nominalnym napięciu roboczymZnaminowo 15 mAWłasny pobór prądu przy nominalnym napięciu roboczym dla elektroniki/czujnikówtyp. 60 mAWymiary B x L x H18,9 mm x 76,6 mm x 124,3 mmWzględna wilgotność powietrzaBez kondensacji, 95 %Zabezpieczenie przed zwarciemWewnętrzny bezpiecznik elektroniczny na modułZasilanie napięciem, liczba pinów/żyłod 4Zasilanie, przekrój przewodu0,2 - 1,5 mm2Zasilanie, technologia podłączeniaListwa Cage clampZasilanie, typ podłączenia2x listwa zaciskowaZasilanie, uwaga odnośnie przekroju przewodu0,2 – 2,5 mm² dla przewodów elastycznych bez okuwaczyZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Buforowanie zaniku zasilaniaod 10 msCertyfikatUL E239998Diagnostyka przez LEDBłąd na kanał, Błąd na modułDiagnostyka przez magistralęZwarcie/przeciążenie w zasilaniu elementu wykonawczego, Zwarcie/przeciążenie przy wyjściu analogowym, błąd parametryzacji, Przekroczenie zakresu nominalnego, Spadek wartości poniżej zakresu nominalnego, Za niskie napięcie zasilania obciążenia, Błąd ogólnyDopuszczenieRCM Mark, c UL us - Listed (OL)Izolacja galwaniczna kanał - kanałBrakIzolacja galwaniczna kanał – magistrala wewnętrznaTakKlasa odporności na korozję CRC0 – Brak odporności na korozjęLiczba wyjśćod 4Maks. całkowity prąd wyjściowy na modułod 2 AMaks. długość kabla30 m, EkranowanyMaks. pojemność adresowa dla wyjśćod 8 ByteMateriał obudowyPANominalne napięcie robocze DC dla elektroniki / czujnikówod 24 VNominalne napięcie robocze DC wyjścieod 24 VOchrona przed bezpośrednim i pośrednim kontaktemBardzo niskie napięcie ochronne z bezpiecznym odłączeniem (PELV)Odporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27Parametry kanałuZakres sygnału na kanał, Prowadnica kabli: 1.5 miliona cykli, promień gięcia 75 mm, Włącz diagnostykę przerwania żyły/bezczynności, Włącz diagnostykę błędu parametryzacji, Włącz diagnostykę przeciążenia/zwarciaParametry modułuFormat danych wyjść analogowych, Diagnostyka zwarcia w zasilaniu elementu wykonawczego, Diagnostyka błędu parametryzacji, Diagnostyka zbyt niskiego napięcia w zasilaniu obciążenia, Dezaktywuj zasilanie elementu wykonawczego, Zachowanie po wystąpieniu zwarcia/przeciążenia w zasilaniu elem. wykon., Zachowanie po zwarciu/przeciążeniu na wyjściu analogowymPliki do pobrania:Karta Produktu
-
-
