FESTO-4405647 | VZBM-3/8-RP-40-D-2-F03-B2B3 Zawór kulowy

Tu jesteś:

Pneumat
FESTO
Zawory
Zawory procesowe uruchamiane pneumatycznie i mech
Zawory kulowe i jednostki zaworów kulowych VZBM

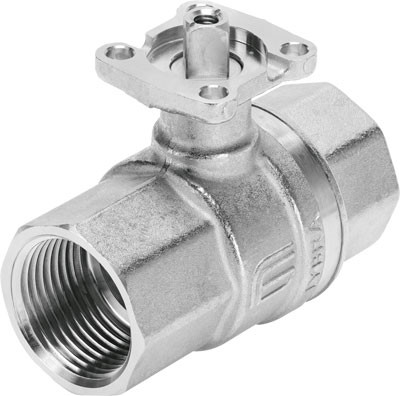

VZBM-3/8-RP-40-D-2-F03-B2B3 Zawór kulowy

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Ciśnienie znamionowe zaworu procesowego

od 40

Funkcja zaworu

2/2

Kierunek przepływu

Rewersyjny

Klasa odporności na korozję CRC

1 – Niska odporność na korozję

Konstrukcja

Zawór kulowy 2-drogowy

Materiał kuli

Mosiądz, Chromowany

Materiał obudowy

Mosiądz, Niklowanie

Materiał uszczelnień

HNBR, PTFE

Materiał wałka

Mosiądz

Medium

Sprężone powietrze wg ISO8573-1:2010 [-:-:-], Gazy obojętne, ciecze obojętne, Woda – nie para wodna

Moment rozruchowy przy różnicy ciśnienia, ciśnienie nominalne, zawór procesowy PN

od 3,2 Nm

Numer materiału dla kuli

CW614N

Numer materiału dla obudowy

CW617N

Numer materiału dla wałka

CW614N

Pozycja zabudowy

Dowolna

Przepływ Kv

od 9,4 m3/h

Przyłącze zaworu procesowego

Rp3/8

Rodzaj uszczelnienia

Miękkie

Rysunek otworowania kołnierza

F03

Sposób montażu

Zabudowa w linii

Sposób uruchomienia

Mechaniczny

Średnica nominalna DN

10

Średnica wewnętrzna

od 10 mm

Temperatura medium

-20 - 130 °C

Uwaga dotycząca materiałów

Zgodne z RoHS, Zawierają substancje PWIS

W oparciu o normę

ISO 5211, EN 10226-1

Waga produktu

od 390 g

Wskaźnik stanu załączenia

Kierunek rowka = Kierunek przepływu

Znak CE (patrz deklaracja zgodności)

Wg dyrektywy EU-Urządzenia ciśnieniowe
