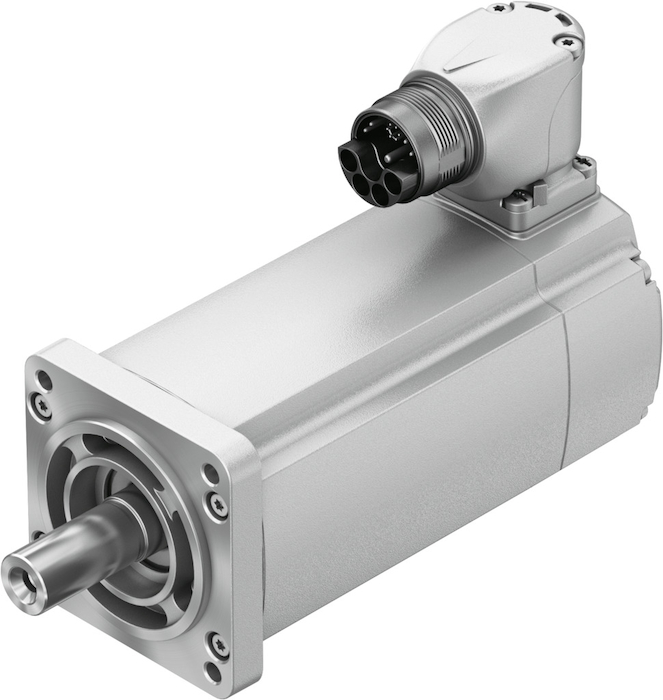

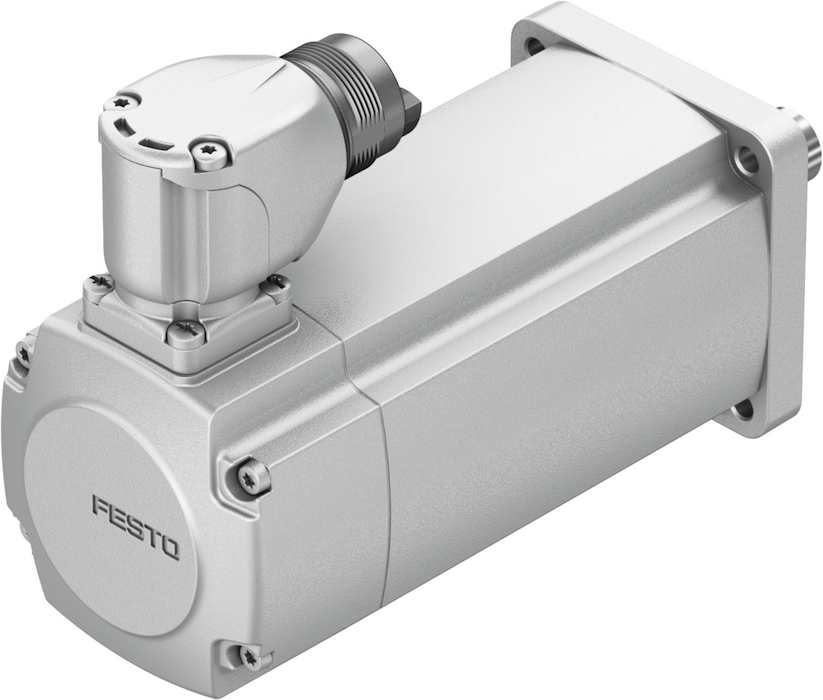

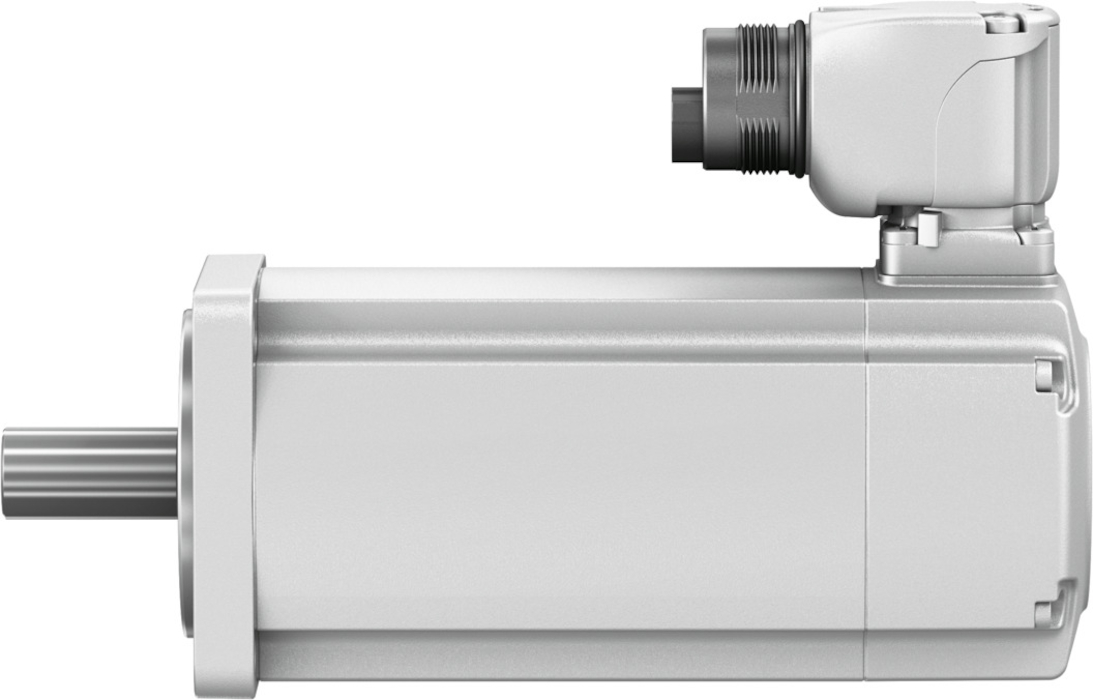

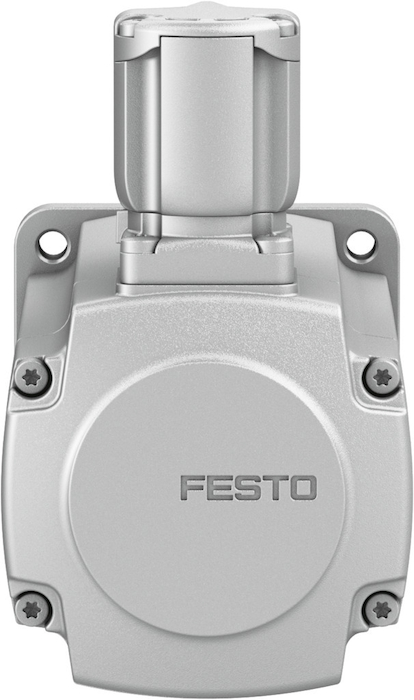

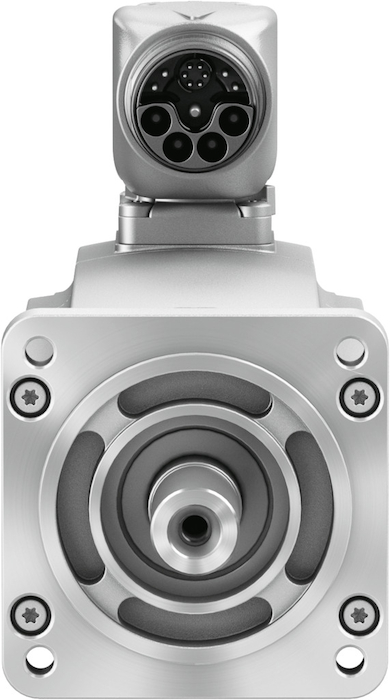

Temperatura otoczenia

od -15 do 40 GC

Uwaga na temat temperatury otoczenia

do 80°C przy wartościach znamionowych obniżonych o -1,5% na 1°C

Maks. wysokość ustawiania

4000 M

Uwaga dotycząca maks. wysokości zabudowy

od 1000 m tylko przy wartościach znamionowych obniżonych o -1,0% na 100 m

Temperatura przechowywania

od -20 do 70 GC

Względna wilgotność powietrza

0 - 90%

Spełnia normę

IEC 60034

Klasa termiczna wg EN 60034-1

F

Maks. temperatura uzwojenia

155 GC

Klasa ratingowa zgodnie z EN 60034-1

S1

Monitorowanie temperatury

Cyfrowa transmisja temperatury silnika przez EnDat 2.2

Konstrukcja silnika zgodna z EN 60034-7

IM B5

Pozycja montażu

dowolny

Stopień ochrony

IP40

Uwaga o stopniu ochrony

IP40 dla wału silnika bez pierścienia uszczelniającego

Współosiowość, koncentryczność, współosiowość, bicie osiowe wg DIN SPEC 42955

N

Dokładność wyważenia

G 2,5

Moment zatrzymania

<1,0% szczytowego momentu obrotowego

Czas przechowywania na magazynie w warunkach nominalnych

20000 H

Kod interfejsu, Motor Out

60P

Przyłącze elektryczne 1, rodzaj przyłącza

Wtyczka hybrydowa

Przyłącze elektryczne 1, technika przyłączeniowa

M23X1

Przyłącze elektryczne 1, liczba pinów/żył

od 15

Przyłącze elektryczne 1, układ połączeń

00995913

Stopień zanieczyszczenia

2

Informacja o materiałach

Zgodność z dyrektywą RoHS

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-strefa III

Odporność na drgania

Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27

Certyfikacja

RCM Mark

Znak CE (patrz deklaracja zgodności)

Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE

Znak UKCA (patrz deklaracja zgodności)

wg przepisów UK dot. EMV

Jednostka certyfikująca

UL E342973

Znamionowe napięcie robocze DC

od 680 V

Typ uzwojenia

Gwiazda wewn.

Liczba par biegunów

5

Moment obrotowy postojowy

od 1.15 NM

Znamionowy moment obrotowy

od 1 NM

Szczytowy moment obrotowy

od 3.4 NM

Znamionowa prędkość obrotowa

od 3000 PMI

Maks. prędkość obrotowa

od 14200 PMI

Maks. mechaniczna prędkość obrotowa

16000 PMI

Moc znamionowa silnika

od 310 W

Prąd ciągły w stanie spoczynku

od 2.5 A

Prąd znamionowy, silnik

od 2.2 A

Prąd szczytowy

od 11 A

Stała silnika

od 0.45 NMA

Stała momentu obrotowego postojowego

od 0.53 NMA

Stała napięcia faza-faza

od 32 YUR

Rezystancja uzwojenia faza-faza

od 4.85 OHM

Indukcyjność uzwojenia faza-faza

od 20 C14

Indukcyjność uzwojenia wzdłużnego Ld (faza)

od 8 C14

Indukcyjność uzwojenia krzyżowego Lq (faza)

od 10 C14

Elektryczna stała czasowa

od 2.7 MS

Termiczna stała czasowa

od 42 MIN

Opór cieplny

od 1.3 K/W

Kołnierz pomiarowy

250 x 250 x 15 mm, stal

Całkowity wyjściowy moment bezwładności

od 0.373 KGC

Waga produktu

od 1850 G

Dopuszczalne osiowe obciążenie wałka

od 70 N

Dopuszczalne promieniowe obciążenie wałka

od 350 N

Czujnik położenia wirnika

Enkoder bezwzględny, jednoobrotowy

Czujnik położenia wirnika, oznaczenie producenta

ECI 1118

Czujnik położenia wirnika, bezwzględne wykrywanie obrotów

od 1

Czujnik położenia wirnika, interfejs

EnDat 22

Zasada pomiaru czujnika położenia wirnika

indukcyjny

Czujnik położenia wirnika, napięcie robocze DC

5 V

Czujnik położenia wirnika, zakres napięcia roboczego DC

od 3.6 do 14 V

Czujnik położenia wirnika, liczba impulsów na każdy obrót

od 262144

Czujnik położenia wirnika, rozdzielczość

od 18 BIT

Czujnik położenia wirnika, dokładność systemu pomiaru kąta

od -120 do 120 ARS

Moment trzymający hamulca

od 2.5 NM

Napięcie robocze DC, hamulec

24 V

Pobór prądu przez hamulec

od 0.46 A

Pobór mocy hamulca

od 11 W

Czas zwolnienia hamulca

od 35 MS

Czas zamykania hamulca

od 10 MS

Opóźnienie zadziałania hamulca DC

od 2 MS

Maks. prędkość obrotowa bez obciążenia, hamulec

10000 PMI

Masowy moment bezwładności, hamulec

od 0.074 KGC

Cykle przełączania, hamulec

10 mln. uruchomień bez obciążenia (bez tarcia!)

MTTF, części składowe

190 lat, czujnik położenia wirnika
