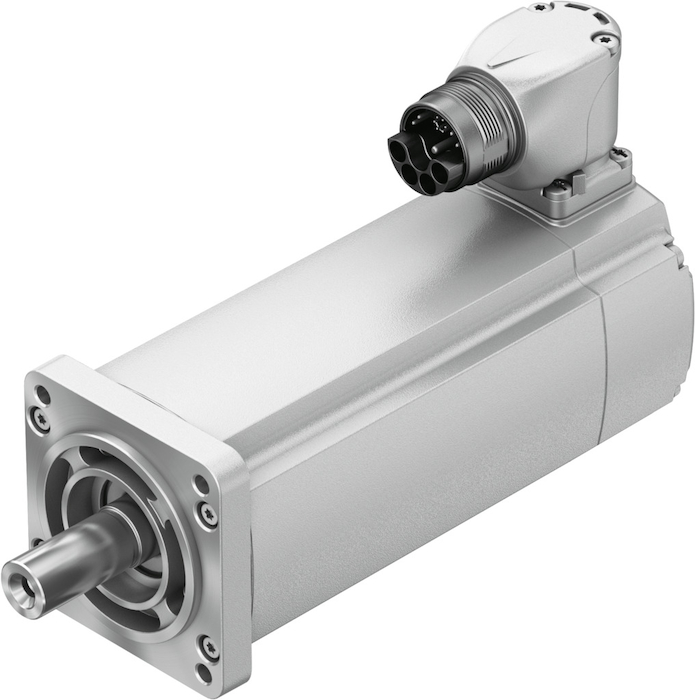

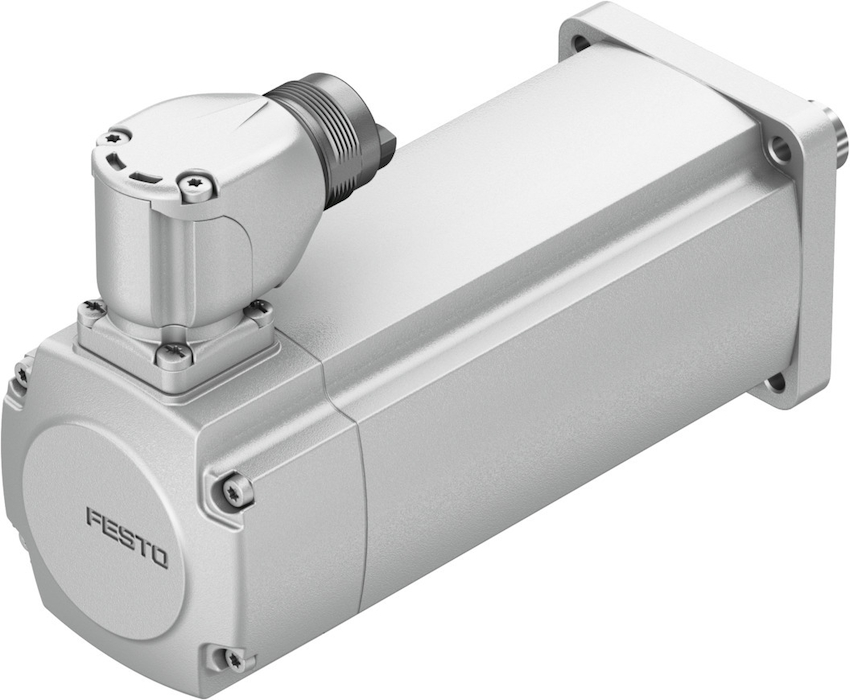

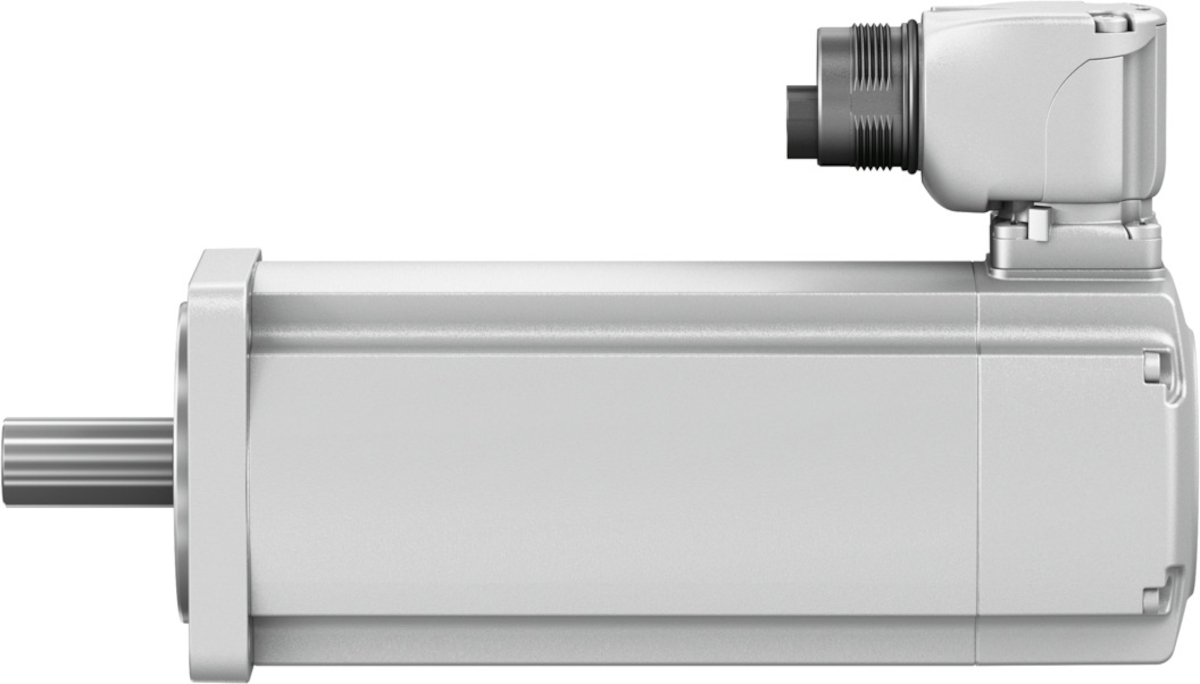

Temperatura otoczenia
od -15 do 40 GC
Uwaga na temat temperatury otoczenia
do 80°C przy wartościach znamionowych obniżonych o -1,5% na 1°C
Maks. wysokość ustawiania
4000 M
Uwaga dotycząca maks. wysokości zabudowy
od 1000 m tylko przy wartościach znamionowych obniżonych o -1,0% na 100 m
Temperatura przechowywania
od -20 do 70 GC
Względna wilgotność powietrza
0 - 90%
Klasa termiczna wg EN 60034-1
F
Maks. temperatura uzwojenia
155 GC
Klasa ratingowa zgodnie z EN 60034-1
S1
Monitorowanie temperatury
Cyfrowa transmisja temperatury silnika przez EnDat 2.2
Konstrukcja silnika zgodna z EN 60034-7
IM B5
Uwaga o stopniu ochrony
IP40 dla wału silnika bez pierścienia uszczelniającego
Współosiowość, koncentryczność, współosiowość, bicie osiowe wg DIN SPEC 42955
N
Dokładność wyważenia
G 2,5
Moment zatrzymania
<1,0% szczytowego momentu obrotowego
Czas przechowywania na magazynie w warunkach nominalnych
20000 H
Kod interfejsu, Motor Out
60P
Przyłącze elektryczne 1, rodzaj przyłącza
Wtyczka hybrydowa
Przyłącze elektryczne 1, technika przyłączeniowa
M23X1
Przyłącze elektryczne 1, liczba pinów/żył
od 15
Przyłącze elektryczne 1, układ połączeń
00995913
Stopień zanieczyszczenia
2
Informacja o materiałach
Zgodność z dyrektywą RoHS
Klasa odporności korozyjnej wg normy Festo
0 - Brak obciążenia korozyjnego
Zgodność z LABS
VDMA24364-strefa III
Odporność na drgania
Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK dot. EMV
Jednostka certyfikująca
UL E342973
Znamionowe napięcie robocze DC
od 325 V
Typ uzwojenia
Gwiazda wewn.
Moment obrotowy postojowy
od 1.66 NM
Znamionowy moment obrotowy
od 1.4 NM
Szczytowy moment obrotowy
od 5.6 NM
Znamionowa prędkość obrotowa
od 3000 PMI
Maks. prędkość obrotowa
od 6800 PMI
Maks. mechaniczna prędkość obrotowa
16000 PMI
Moc znamionowa silnika
od 440 W
Prąd ciągły w stanie spoczynku
od 3.8 A
Prąd znamionowy, silnik
od 3.2 A
Stała silnika
od 0.44 NMA
Stała momentu obrotowego postojowego
od 0.52 NMA
Stała napięcia faza-faza
od 31.2 YUR
Rezystancja uzwojenia faza-faza
od 2.68 OHM
Indukcyjność uzwojenia faza-faza
od 12 C14
Indukcyjność uzwojenia wzdłużnego Ld (faza)
od 5 C14
Indukcyjność uzwojenia krzyżowego Lq (faza)
od 6 C14
Elektryczna stała czasowa
od 3 MS
Termiczna stała czasowa
od 43 MIN
Kołnierz pomiarowy
250 x 250 x 15 mm, stal
Całkowity wyjściowy moment bezwładności
od 0.403 KGC
Dopuszczalne osiowe obciążenie wałka
od 70 N
Dopuszczalne promieniowe obciążenie wałka
od 350 N
Czujnik położenia wirnika
Enkoder bezwzględny, wieloobrotowy
Czujnik położenia wirnika, oznaczenie producenta
EQI 1131
Czujnik położenia wirnika, bezwzględne wykrywanie obrotów
od 4096
Czujnik położenia wirnika, interfejs
EnDat 22
Zasada pomiaru czujnika położenia wirnika
indukcyjny
Czujnik położenia wirnika, napięcie robocze DC
5 V
Czujnik położenia wirnika, zakres napięcia roboczego DC
od 3.6 do 14 V
Czujnik położenia wirnika, liczba impulsów na każdy obrót
od 524288
Czujnik położenia wirnika, rozdzielczość
od 19 BIT
Czujnik położenia wirnika, dokładność systemu pomiaru kąta
od -120 do 120 ARS
MTTF, części składowe
190 lat, czujnik położenia wirnika
