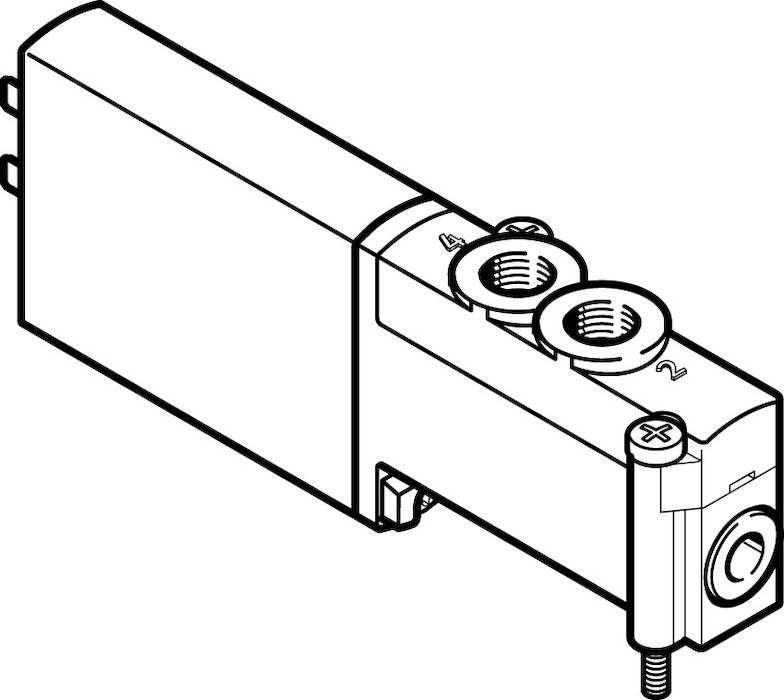

MHP2-MS1H-5/2-M5 Elektrozawór FESTO-525105

numer katalogowy: FESTO-525105
kategoria: Zawory rozdzielające do określonych zastosowań
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 monostabilny
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od -0.09 do 0.8  MPA
    Ciśnienie robocze/BAR
    od -0.9 do 8  BAR
    Konstrukcja
    zawór gniazdowy odciążony ciśnieniowo
    Sposób powrotu
    sprężyna mechaniczna
    Maks. częstotliwość przełączania
    300  HZ
    Klasa Cleanroom
    Klasa 6 wg ISO 14644-1
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    bez blokady
    Rodzaj sterowania
    bezpośrednie
    Kierunek przepływu
    jednokierunkowy

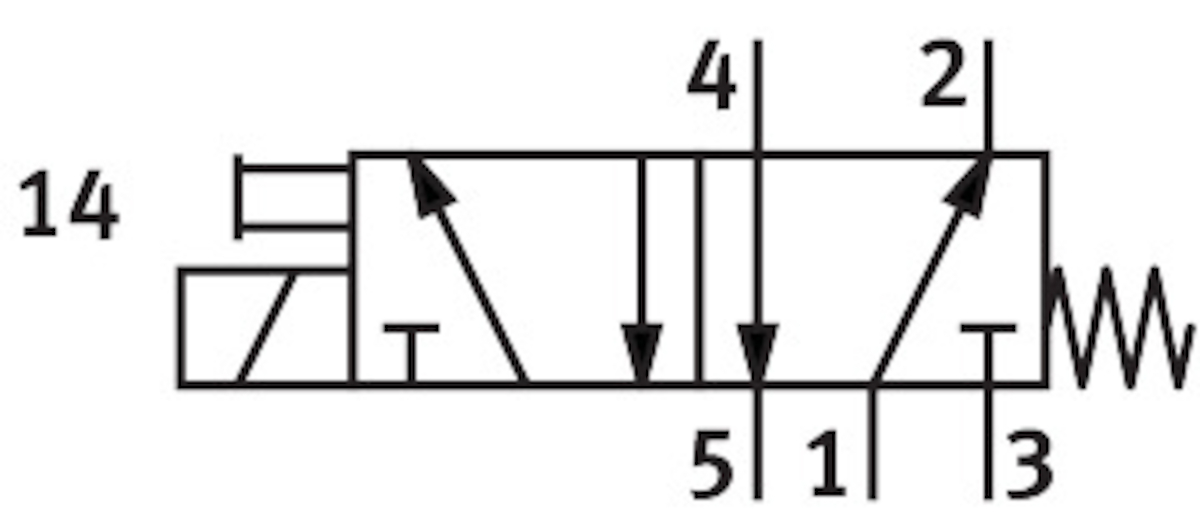

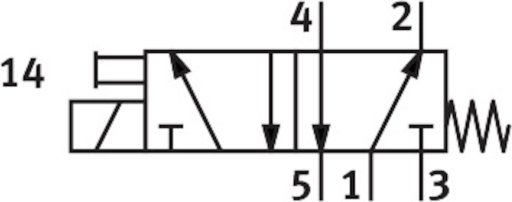

    Symbol
    00991129
    Pokrycie
    pokrycie ujemne
    Czas wyłączania
    od 1.7  MS
    Czas włączania
    od 1.9  MS
    Czas pracy ciągłej
    100%
    Maks. moment dokręcenia, mocowanie zaworu
    od 0.4  NM
    Przyłącze pneumatyczne 4
    M5
    Pozycja montażu
    dowolny
    Certyfikacja
    RCM Mark
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Parametry cewki
    24 V DC: faza niskoprądowa 1,625 W, faza wysokoprądowa 6,5 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 40  GC
    Temperatura otoczenia
    od -5 do 40  GC
    Waga produktu
    od 70  G
    Przyłącze elektryczne
    2-pin
    Typ mocowania
    na listwie PR
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa
    Przyłącze pneumatyczne 2
    M5
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Cynkowy odlew ciśnieniowy, powlekany
    Materiał śrub
    Stal, ocynkowana
