- MHE2-MS1H-5/2-QS-4 Elektrozawór

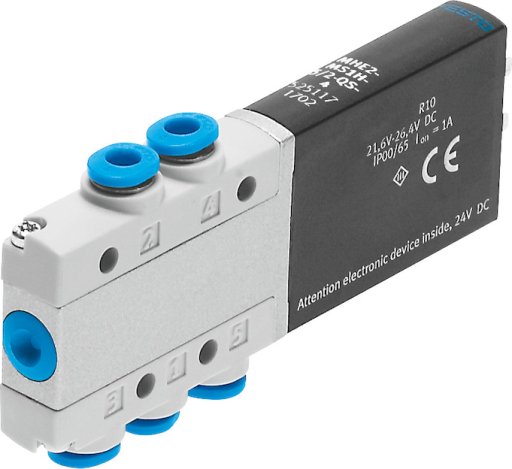

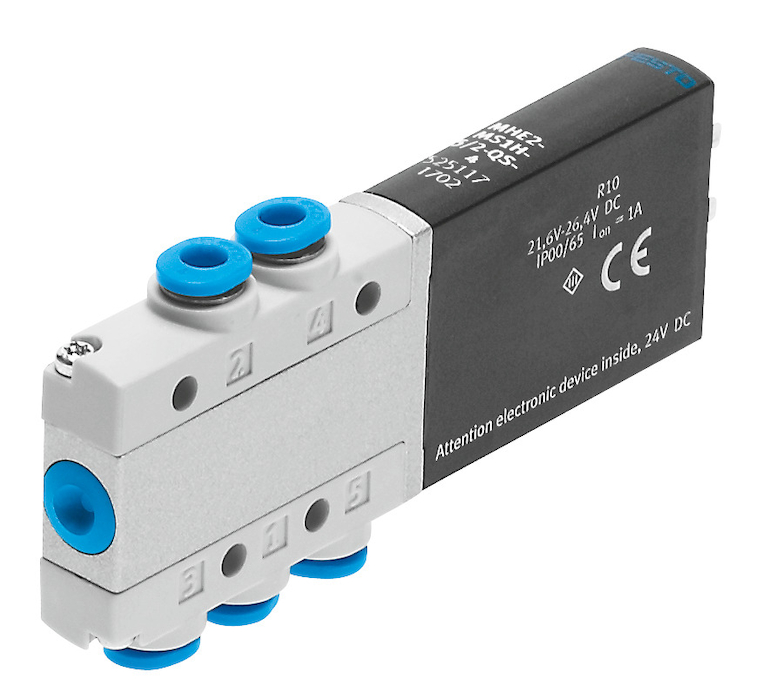

MHE2-MS1H-5/2-QS-4 Elektrozawór FESTO-525117
numer katalogowy: FESTO-525117
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: Faza niskiego prądu 1,625 W, faza wysokiego prądu 6,5 WCiśnienie robocze-0,9 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 1,9 msCzas przełączania przy wyłączaniuod 1,7 msDodatkowe funkcjeObwód ochronny, Gaszenie iskier, Redukcja prądu podtrzymaniaDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór gniazdowy odciążony ciśnieniowoMaksymalna częstotliwość przełączaniaod 300 HzMateriał obudowyOdlew ciśnieniowy cynkowy, Powłoka ochronnaMateriał śrubOcynkowana, StalMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 90 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Ograniczenie temperatury otoczenia i mediumW zależności od częstotliwości przełączaniaPomiar czasu przełączania przy 1 Hz i powyżejod 0,2 msPomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPrzekrycieUnderlapPrzyłącze elektryczneWtyczka, 2-pinPrzyłącze pneumatyczne 1QS-4Przyłącze pneumatyczne 2QS-4Przyłącze pneumatyczne 3QS-4Przyłącze pneumatyczne 4QS-4Przyłącze pneumatyczne 5QS-4Rasterod 14 mmRodzaj sterowaniaBezpośredniRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuPrzy pomocy otworów przelotowychSposób uruchomieniaElektrycznyStopień ochronyIP65Szerokość zabudowyod 10 mmTemperatura medium-5 - 60 °CTemperatura otoczenia-5 - 60 °CTolerancja czasu Włącz.+10%/-30%Tolerancja czasu Wył.+10 %/-30 %Uwaga dotycząca materiałówZgodne z RoHS, Nie zawierają miedzi i PTFEUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 70 gWielkość nominalnaod 2 mmZabezpieczenie przed odwrotną polaryzacjąbipolarnyZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: Faza niskiego prądu 1,625 W, faza wysokiego prądu 6,5 WCiśnienie robocze-0,9 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 1,9 msCzas przełączania przy wyłączaniuod 1,7 msDodatkowe funkcjeObwód ochronny, Gaszenie iskier, Redukcja prądu podtrzymaniaDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór gniazdowy odciążony ciśnieniowoMaksymalna częstotliwość przełączaniaod 300 HzMateriał obudowyOdlew ciśnieniowy cynkowy, Powłoka ochronnaMateriał śrubOcynkowana, StalMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 90 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Pliki do pobrania:Karta Produktu
-
-
