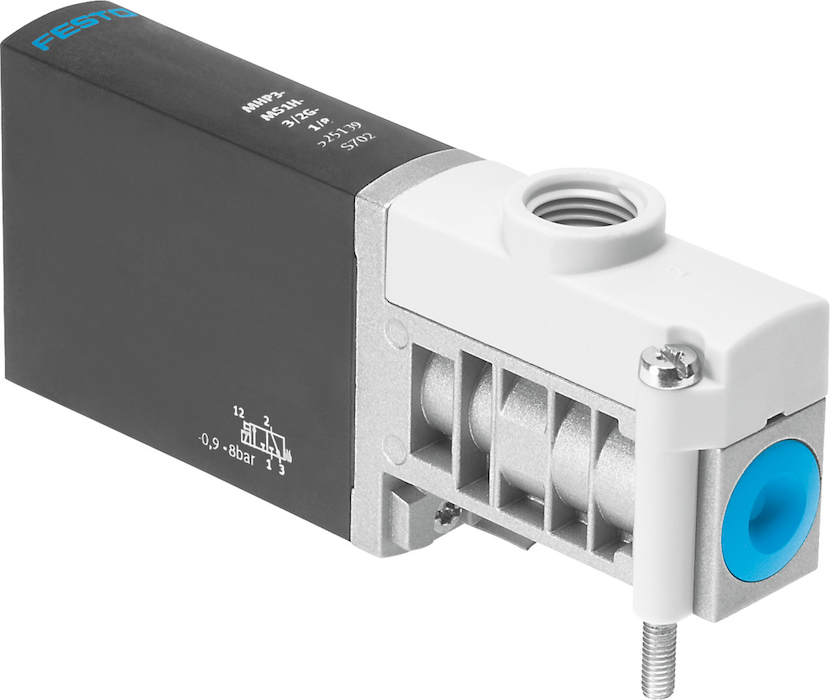

MHP3-MS1H-3/2G-1/8 Elektrozawór FESTO-525139

numer katalogowy: FESTO-525139
kategoria: Zawory rozdzielające do określonych zastosowań
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    3/2 zamknięty monostabilny
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od -0.09 do 0.8  MPA
    Ciśnienie robocze/BAR
    od -0.9 do 8  BAR
    Konstrukcja
    zawór gniazdowy odciążony ciśnieniowo
    Sposób powrotu
    sprężyna mechaniczna
    Maks. częstotliwość przełączania
    280  HZ
    Klasa Cleanroom
    Klasa 6 wg ISO 14644-1
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    bez blokady
    Rodzaj sterowania
    bezpośrednie
    Kierunek przepływu
    Rewersyjny z ograniczeniami
    Symbol
    00991308
    Pokrycie
    pokrycie ujemne
    Czas wyłączania
    od 2.8  MS
    Czas włączania
    od 2.3  MS
    Czas pracy ciągłej
    100%
    Pozycja montażu
    dowolny
    Certyfikacja
    RCM Mark
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Parametry cewki
    24 V DC: faza niskoprądowa 1,6 W, faza wysokoprądowa 6,5 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 40  GC
    Temperatura otoczenia
    od -5 do 40  GC
    Waga produktu
    od 120  G
    Przyłącze elektryczne
    2-pin
    Typ mocowania
    na listwie PR
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa
    Przyłącze pneumatyczne 2
    G1/8
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Cynkowy odlew ciśnieniowy, powlekany
    Materiał śrub
    Stal, ocynkowana
