- MHE3-MS1H-3/2G-1/8-K Elektrozawór

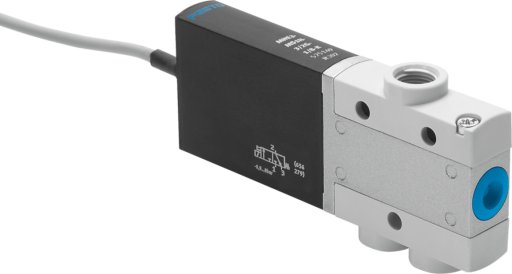

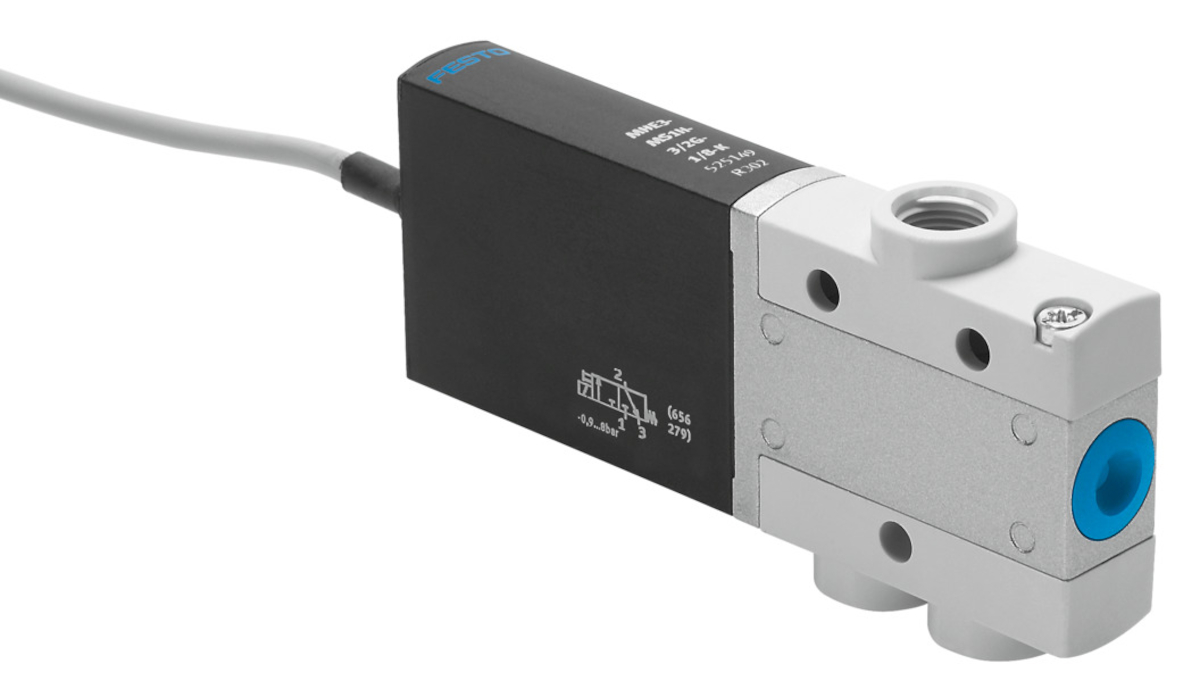

MHE3-MS1H-3/2G-1/8-K Elektrozawór FESTO-525149
numer katalogowy: FESTO-525149
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: Faza niskiego prądu 1,6 W, faza wysokiego prądu 6,5 WCiśnienie robocze-0,9 - 8 barCiśnienie robocze, rewersyjne-0,9 - 1 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 2,3 msCzas przełączania przy wyłączaniuod 2,8 msDługość kablaod 2,5 mDodatkowe funkcjeObwód ochronny, Gaszenie iskier, Redukcja prądu podtrzymaniaDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu3/2 zamknięty, monostabilnyKierunek przepływuOdwracalny z ograniczeniemKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór gniazdowy odciążony ciśnieniowoMaksymalna częstotliwość przełączaniaod 280 HzMateriał obudowyPowłoka ochronna, Odlew ciśnieniowy cynkowyMateriał powłoki kablaPURMateriał śrubStal, OcynkowanaMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 200 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Ograniczenie temperatury otoczenia i mediumW zależności od częstotliwości przełączaniaPomiar czasu przełączania przy 1 Hz i powyżejod 0,2 msPomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPrzekrycieUnderlapPrzyłącze elektryczneKabelPrzyłącze pneumatyczne 1G1/8Przyłącze pneumatyczne 2G1/8Przyłącze pneumatyczne 3G1/8Rasterod 19 mmRodzaj sterowaniaBezpośredniRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuPrzy pomocy otworów przelotowychSposób uruchomieniaElektrycznyStopień ochronyIP65Szerokość zabudowyod 14 mmTemperatura medium-5 - 60 °CTemperatura otoczenia-5 - 60 °CTolerancja czasu Włącz.+10%/-30%Tolerancja czasu Wył.+10 %/-50 %Uwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 120 gWielkość nominalnaod 3 mmZabezpieczenie przed odwrotną polaryzacjąbipolarnyZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: Faza niskiego prądu 1,6 W, faza wysokiego prądu 6,5 WCiśnienie robocze-0,9 - 8 barCiśnienie robocze, rewersyjne-0,9 - 1 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 2,3 msCzas przełączania przy wyłączaniuod 2,8 msDługość kablaod 2,5 mDodatkowe funkcjeObwód ochronny, Gaszenie iskier, Redukcja prądu podtrzymaniaDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu3/2 zamknięty, monostabilnyKierunek przepływuOdwracalny z ograniczeniemKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór gniazdowy odciążony ciśnieniowoMaksymalna częstotliwość przełączaniaod 280 HzMateriał obudowyPowłoka ochronna, Odlew ciśnieniowy cynkowyMateriał powłoki kablaPURMateriał śrubStal, OcynkowanaMateriał uszczelnieńHNBR, NBRPliki do pobrania:Karta Produktu
-
-
