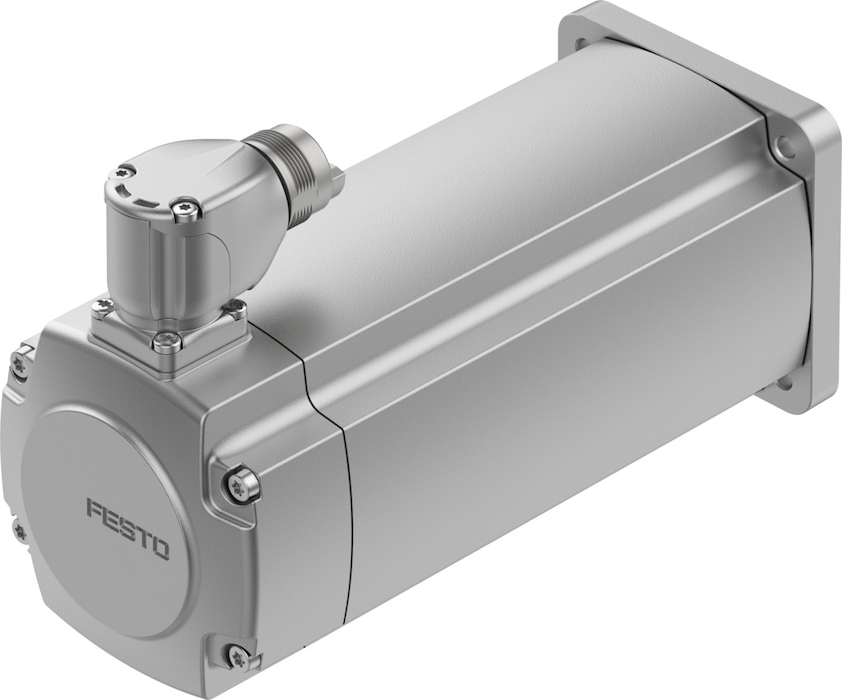

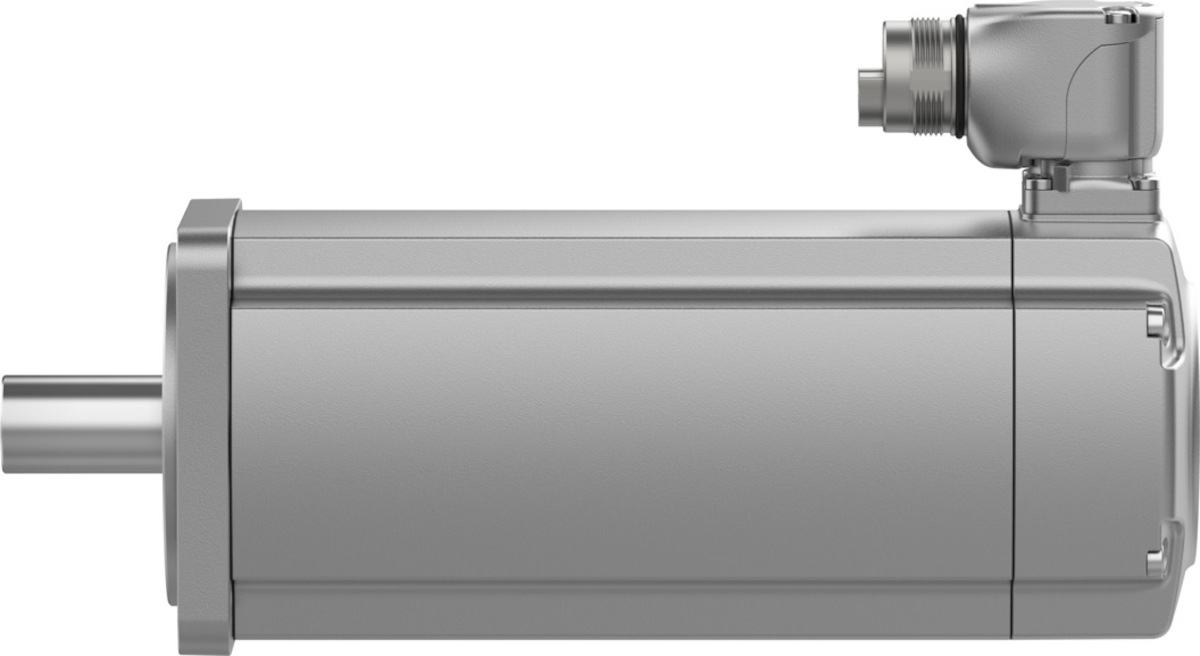

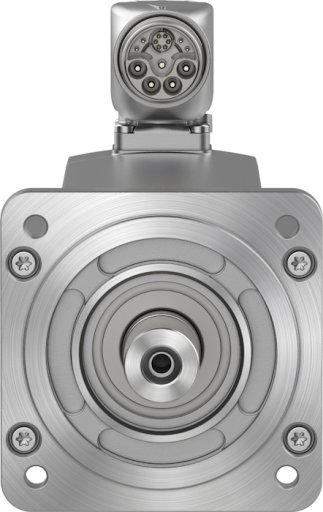

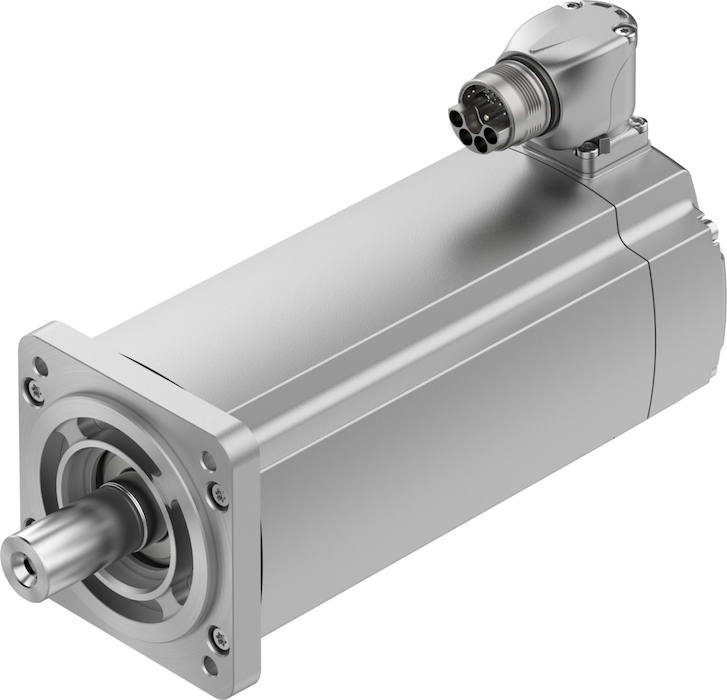

Temperatura otoczenia
od -15 do 40 GC
Uwaga na temat temperatury otoczenia
do 80°C przy wartościach znamionowych obniżonych o -1,5% na 1°C
Maks. wysokość ustawiania
4000 M
Uwaga dotycząca maks. wysokości zabudowy
od 1000 m tylko przy wartościach znamionowych obniżonych o -1,0% na 100 m
Temperatura przechowywania
od -20 do 70 GC
Względna wilgotność powietrza
0 - 90%
Klasa termiczna wg EN 60034-1
F
Maks. temperatura uzwojenia
155 GC
Klasa ratingowa zgodnie z EN 60034-1
S1
Monitorowanie temperatury
Cyfrowa transmisja temperatury silnika przez EnDat 2.2
Konstrukcja silnika zgodna z EN 60034-7
IM B5
Uwaga o stopniu ochrony
IP40 dla wału silnika bez pierścienia uszczelniającego
Współosiowość, koncentryczność, współosiowość, bicie osiowe wg DIN SPEC 42955
N
Dokładność wyważenia
G 2,5
Moment zatrzymania
<1,0% szczytowego momentu obrotowego
Czas przechowywania na magazynie w warunkach nominalnych
20000 H
Kod interfejsu, Motor Out
80P
Przyłącze elektryczne 1, rodzaj przyłącza
Wtyczka hybrydowa
Przyłącze elektryczne 1, technika przyłączeniowa
M23X1
Przyłącze elektryczne 1, liczba pinów/żył
od 15
Przyłącze elektryczne 1, układ połączeń
00995913
Stopień zanieczyszczenia
2
Informacja o materiałach
Zgodność z dyrektywą RoHS
Klasa odporności korozyjnej wg normy Festo
0 - Brak obciążenia korozyjnego
Zgodność z LABS
VDMA24364-strefa III
Odporność na drgania
Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK dot. EMV
Jednostka certyfikująca
UL E342973
Znamionowe napięcie robocze DC
od 680 V
Typ uzwojenia
Gwiazda wewn.
Moment obrotowy postojowy
od 2.6 NM
Znamionowy moment obrotowy
od 2.2 NM
Szczytowy moment obrotowy
od 6.4 NM
Znamionowa prędkość obrotowa
od 3000 PMI
Maks. prędkość obrotowa
od 6800 PMI
Maks. mechaniczna prędkość obrotowa
14000 PMI
Moc znamionowa silnika
od 690 W
Prąd ciągły w stanie spoczynku
od 2.6 A
Prąd znamionowy, silnik
od 2.2 A
Stała momentu obrotowego postojowego
od 1.17 NMA
Stała napięcia faza-faza
od 70.7 YUR
Rezystancja uzwojenia faza-faza
od 7.43 OHM
Indukcyjność uzwojenia faza-faza
od 31.8 C14
Indukcyjność uzwojenia wzdłużnego Ld (faza)
od 19.4 C14
Indukcyjność uzwojenia krzyżowego Lq (faza)
od 23.8 C14
Elektryczna stała czasowa
od 6.4 MS
Termiczna stała czasowa
od 45 MIN
Kołnierz pomiarowy
250 x 250 x 15 mm, stal
Całkowity wyjściowy moment bezwładności
od 1.285 KGC
Dopuszczalne osiowe obciążenie wałka
od 120 N
Dopuszczalne promieniowe obciążenie wałka
od 620 N
Czujnik położenia wirnika
Enkoder bezwzględny, jednoobrotowy
Czujnik położenia wirnika, oznaczenie producenta
ECI 1118
Czujnik położenia wirnika, bezwzględne wykrywanie obrotów
od 1
Czujnik położenia wirnika, interfejs
EnDat 22
Zasada pomiaru czujnika położenia wirnika
indukcyjny
Czujnik położenia wirnika, napięcie robocze DC
5 V
Czujnik położenia wirnika, zakres napięcia roboczego DC
od 3.6 do 14 V
Czujnik położenia wirnika, liczba impulsów na każdy obrót
od 262144
Czujnik położenia wirnika, rozdzielczość
od 18 BIT
Czujnik położenia wirnika, dokładność systemu pomiaru kąta
od -120 do 120 ARS
Moment trzymający hamulca
od 4.5 NM
Napięcie robocze DC, hamulec
24 V
Pobór prądu przez hamulec
od 0.5 A
Pobór mocy hamulca
od 12 W
Czas zwolnienia hamulca
od 55 MS
Czas zamykania hamulca
od 15 MS
Opóźnienie zadziałania hamulca DC
od 3 MS
Maks. prędkość obrotowa bez obciążenia, hamulec
10000 PMI
Masowy moment bezwładności, hamulec
od 0.249 KGC
Cykle przełączania, hamulec
10 mln. uruchomień bez obciążenia (bez tarcia!)
MTTF, części składowe
190 lat, czujnik położenia wirnika
Efektywność energetyczna
ENEFF (CN) / Class 2
