- EMMT-AS-100-L-HS-RS Silnik serwo

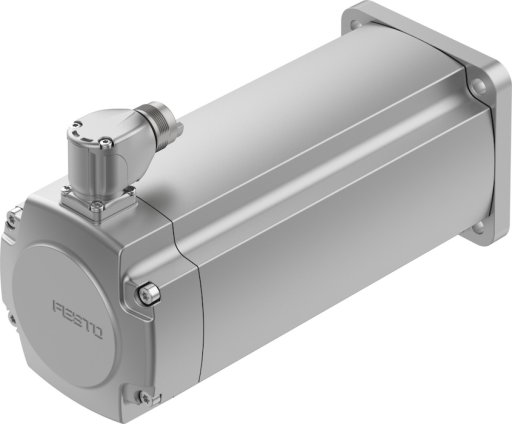

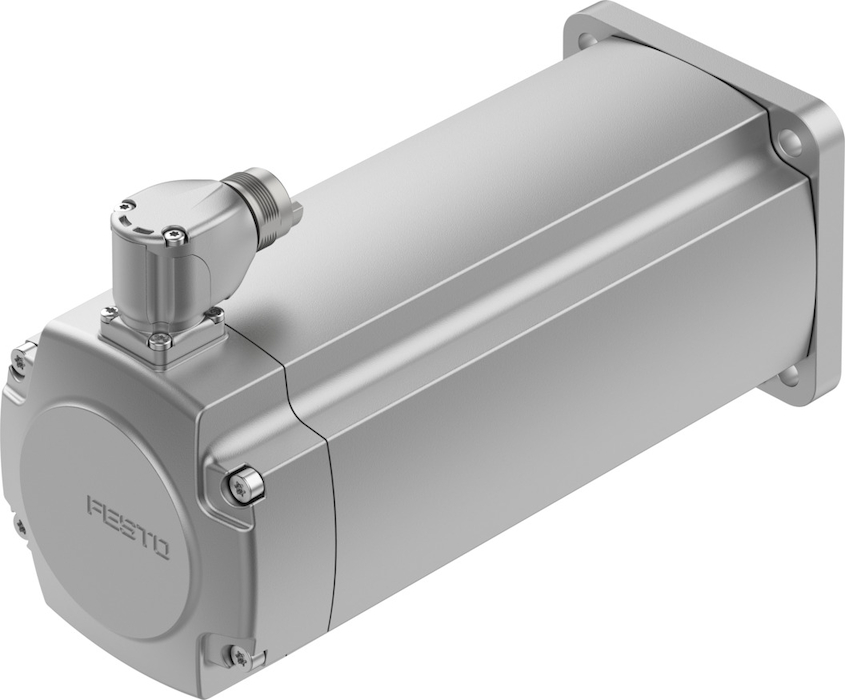

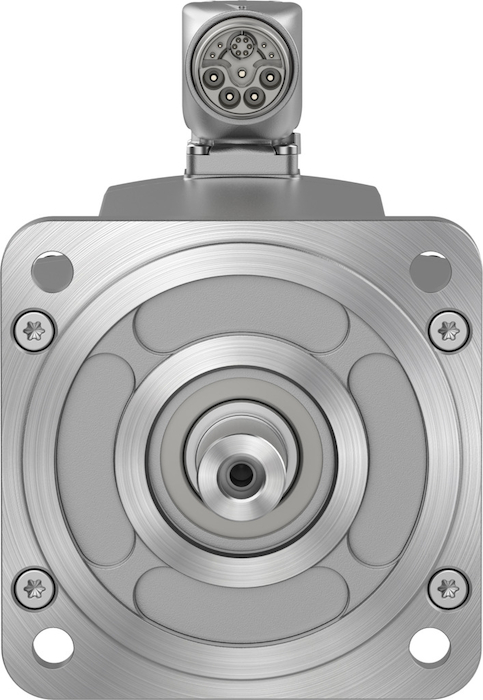

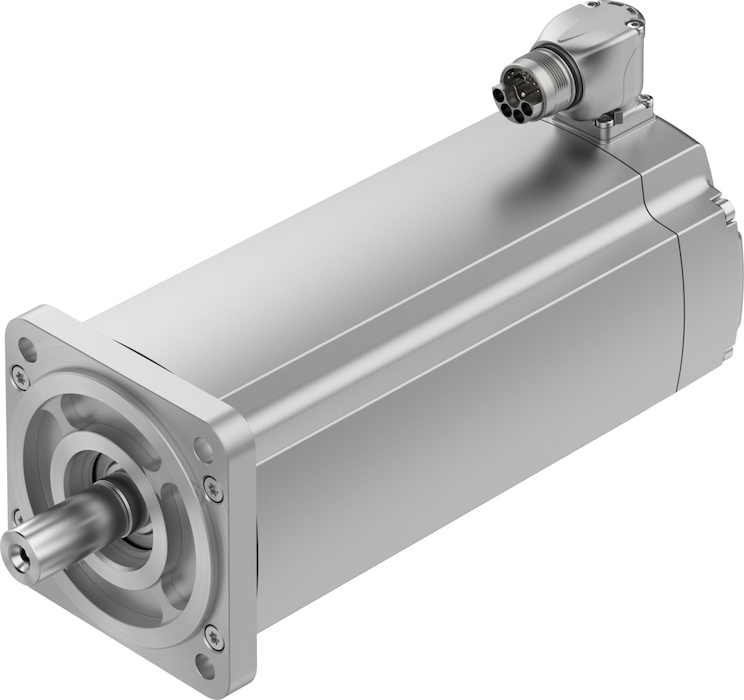

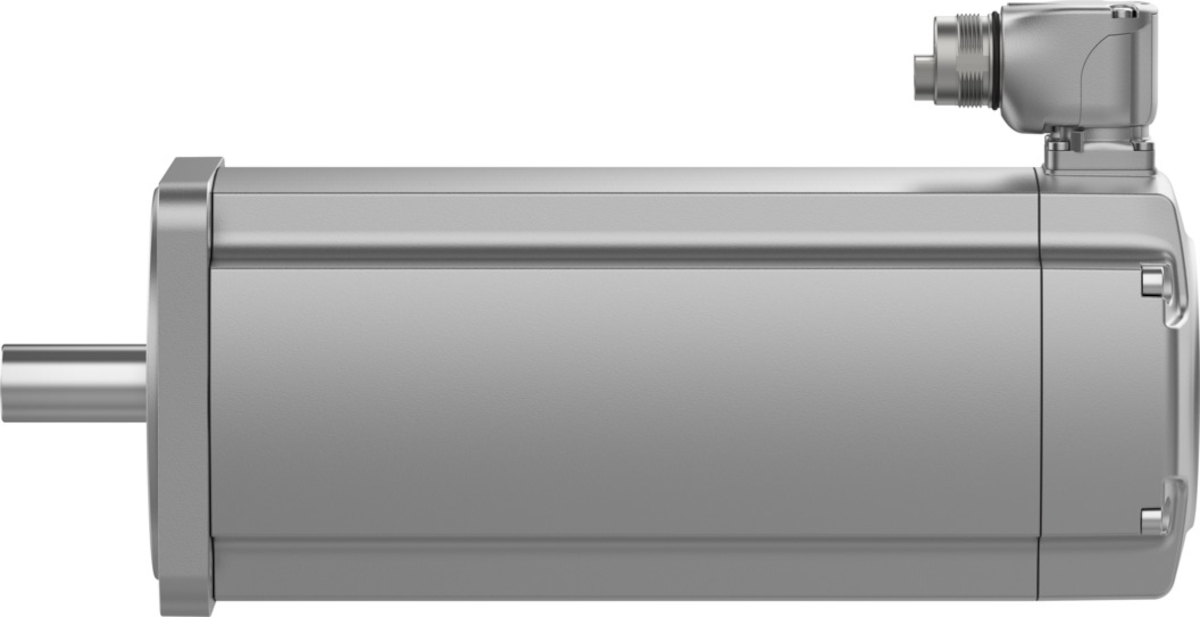

EMMT-AS-100-L-HS-RS Silnik serwo FESTO-5255534
numer katalogowy: FESTO-5255534
kategoria: Silniki serwo
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_5255534_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_5255534_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_5255534_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_5255534_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Całkowity moment bezwładności członu napędzanegood 5,77 kgcm2CertyfikatUL E342973Czas przechowywania w warunkach nominalnychod 20000 hCzujnik położenia wirnikaEnkoder absolutny, jednoobrotowyCzujnik położenia wirnika, bezwzględne wykrywanie obrotówod 1Czujnik położenia wirnika, dokładność systemu pomiaru kąta-65 - 65 arcsecCzujnik położenia wirnika, napięcie robocze DCod 5 VCzujnik położenia wirnika, oznaczenie producentaECI 1319Czujnik położenia wirnika, wartości pozycji na obrótod 524288Czujnik położenia wirnika, zakres napięcia roboczego DC3,6 - 14 VDopuszczalne obciążenie osiowe wałkaod 200 NDopuszczalne obciążenie promieniowe wałkaod 1110 NDopuszczenieRCM Mark, c UL us - Recognized (OL)Elektryczna stała czasowaod 15,8 msIndukcyjność uzwojenia faza-fazaod 15,7 mHIndukcyjność uzwojenia krzyżowego Lq (faza)od 11,8 mHIndukcyjność uzwojenia wzdłużnego Lq (faza)od 8,7 mHInterfejs czujnika położenia wirnikaEnDat 22Jałowy moment obrotowyod 10,8 NmKlasa odporności na korozję CRC0 – Brak odporności na korozjęKlasa pomiarowa wg EN 60034-1S1Klasa temperaturowa zgodnie z EN 60034-1FKod interfejsu, silnik na zewnątrz100AKoncentryczność, współosiowość, bicie osiowe zgodnie z DIN SPEC 42955NLiczba par biegunówod 5Maks. dopuszczalne względne niewyważenie resztkoweG 2,5Maks. liczba obrotówod 3770 1/minMaks. prędkość mechanicznaod 13000 1/minMaks. temperatura uzwojeniaod 155 °CMaks. wysokość zabudowyod 4000 mMoc znaminowa silnikaod 2030 WMoment znamionowyod 7,2 NmMonitoring temperaturyCyfrowa transmisja temperatury silnika za pośrednictwem EnDat 2.2MTTF, subkomponent190 lat, czujnik położenia wirnikaMTTFd, subkomponent380 lat, czujnik położenia wirnikaNapięcie stałe, faza-fazaod 106 mVminNominalne napięcie robocze DCod 565 VOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Oporność uzwojenia faza-fazaod 1,49 OhmOpór cieplnyod 0,46 K/WPodłączenie elektryczne 1, liczba pinów/żyłod 15Podłączenie elektryczne 1, technologia podłączeniaM23x1Podłączenie elektryczne 1, typ podłączeniaWtyczka hybrydowaPozycja zabudowyDowolnaPrąd szczytowyod 28,6 APrąd znamionowy silnikaod 4,7 APrędkość znamionowaod 2700 1/minRozdzielczość czujnika położenia wirnikaod 19 BitStała silnikaod 1,54 Nm/AStała silnika w stanie zatrzymaniaod 1,75 Nm/AStały prąd jałowyod 7 AStopień ochronyIP40Stopień zanieczyszczenia2Szczytowy moment obrotowyod 30,5 NmTemperatura otoczenia-15 - 40 °CTemperatura przechowywania-20 - 70 °CTermiczna stała czasowaod 71 minTyp silnika zgodnie z EN 60034-7IM B5, IM V1, IM V3Typ uzwojenia wyłącznikaGwiazda wew.Uwaga do maks. wysokości zabudowyod 1000 m, tylko przy obniżeniu o -1,0% na 100 mUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSUwaga odnośnie temperatury otoczeniaDo 80° C przy obniżeniu temperatury o -1,75% na stopień CelsjuszaWaga produktuod 8700 gWahania momentu wynikające z konstrukcji obwodu magnetycznego silnika<1,0% maksymalnego momentu obrotowegoWymiary referencyjnego radiatora zamocowanego do kołnierza silnika300x300x20 StalWzględna wilgotność powietrza0 - 90 %Zasada pomiaru czujnika położenia wirnikaIndukcyjnyZgodność z normąIEC 60034Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Wg dyrektywy EU dla niskich napięć, Zgodnie z dyrektywą EU RoHSZwrócić uwagę na stopień ochronyIP40 wałek silnika bez RWDR, IP65 wałek silnika bez RWDR, IP67 dla obudowy silnika i technologii przyłączeniowejPliki do pobrania:Karta Produktu
- Całkowity moment bezwładności członu napędzanegood 5,77 kgcm2CertyfikatUL E342973Czas przechowywania w warunkach nominalnychod 20000 hCzujnik położenia wirnikaEnkoder absolutny, jednoobrotowyCzujnik położenia wirnika, bezwzględne wykrywanie obrotówod 1Czujnik położenia wirnika, dokładność systemu pomiaru kąta-65 - 65 arcsecCzujnik położenia wirnika, napięcie robocze DCod 5 VCzujnik położenia wirnika, oznaczenie producentaECI 1319Czujnik położenia wirnika, wartości pozycji na obrótod 524288Czujnik położenia wirnika, zakres napięcia roboczego DC3,6 - 14 VDopuszczalne obciążenie osiowe wałkaod 200 NDopuszczalne obciążenie promieniowe wałkaod 1110 NDopuszczenieRCM Mark, c UL us - Recognized (OL)Elektryczna stała czasowaod 15,8 msIndukcyjność uzwojenia faza-fazaod 15,7 mHIndukcyjność uzwojenia krzyżowego Lq (faza)od 11,8 mHIndukcyjność uzwojenia wzdłużnego Lq (faza)od 8,7 mHInterfejs czujnika położenia wirnikaEnDat 22Jałowy moment obrotowyod 10,8 NmKlasa odporności na korozję CRC0 – Brak odporności na korozjęPliki do pobrania:Karta Produktu
-
-
