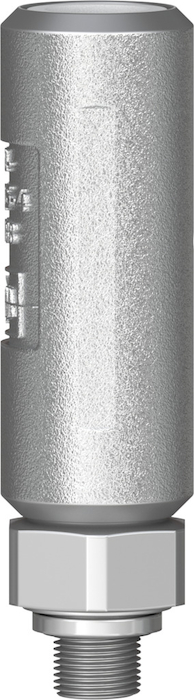

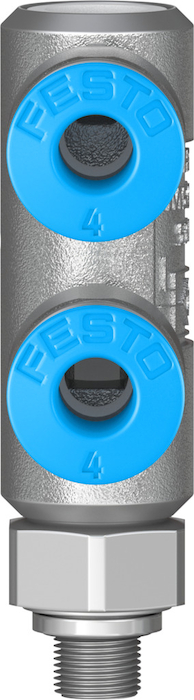

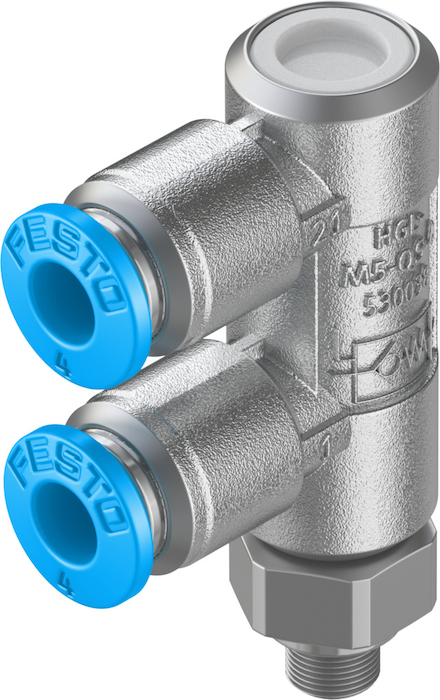

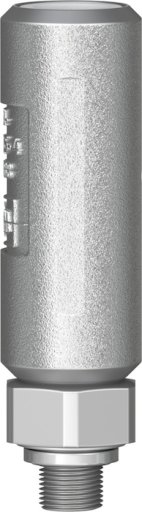

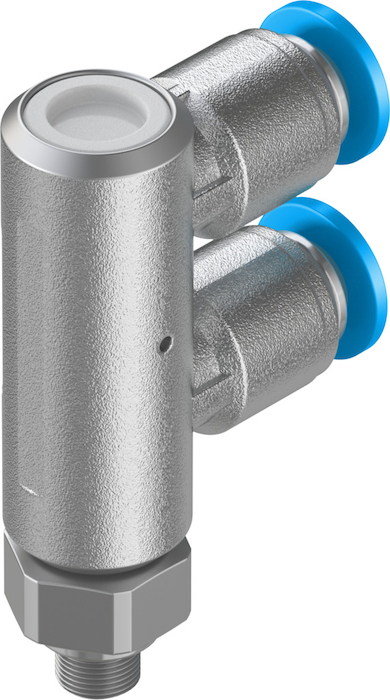

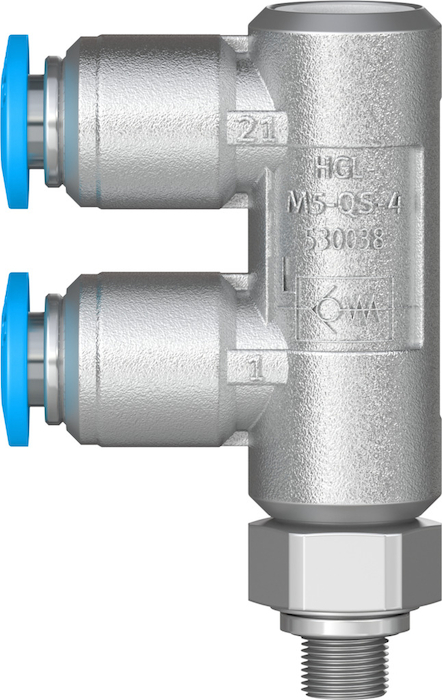

HGL-M5-QS-4 Zawór zwrotny sterowany

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

funkcja odblokowania zaworu zwrotnego

Sposób uruchamiania

pneumatyczny

Typ mocowania

wkręcane

Ciśnienie robocze/MPA

od 0.05 do 1 MPA

Ciśnienie robocze/BAR

od 0.5 do 10 BAR

Ciśnienie pilota/MPA

od 0.2 do 1 MPA

Ciśnienie pilota/PSI

od 29 do 145 PSI

Temperatura otoczenia

od -10 do 60 GC

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Pozycja montażu

dowolny

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B2-L

Klasa Cleanroom

Klasa 4 wg ISO 14644-1

Temperatura przechowywania

od -10 do 60 GC

Temperatura medium

od -10 do 60 GC

Medium sterujące (dla pilotów)

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Znamionowy moment dokręcenia

1.25 NM

Tolerancja znamionowego momentu dokręcenia

± 10%

Waga produktu

od 21 G

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

NBR

Materiał śruby drążonej

Stop aluminium do przeróbki plastycznej

Materiał pierścienia zwalniającego

Polioksymetylen

Materiał uszczelki zaworu zwrotnego

NBR

Materiał przyłącza obrotowego

Cynkowy odlew kokilowy
