MDH-5/2-D-1-S-M12-C Elektrozawór FESTO-533332

numer katalogowy: FESTO-533332
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 monostabilny
    Stopień ochrony
    IP65
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna pneumatyczna
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    bez blokady
    Kod ISO
    164
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    rewersyjny

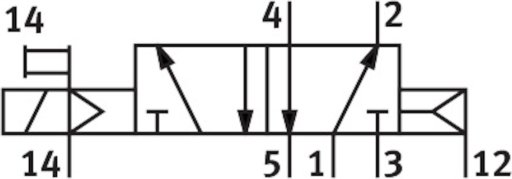

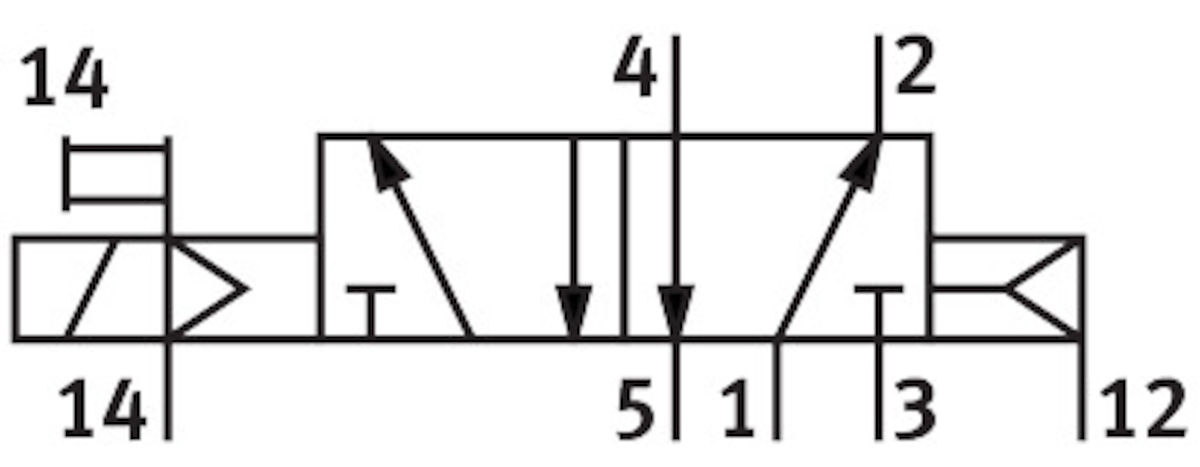

    Symbol
    00991300
    Pokrycie
    przekrycie dodatnie
    Czas wyłączania
    od 36  MS
    Czas włączania
    od 25  MS
    Czas pracy ciągłej
    100%
    Przyłącze pneumatyczne 4
    Płyta przyłączeniowa wielkość 1 wg ISO 5599-1
    Pozycja montażu
    dowolny
    Spełnia normę
    ISO 5599-1
    Maks. dodatni impuls testowy przy sygnale 0
    od 3800  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 4900  MIS
    Parametry cewki
    24 V DC: 2,7 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -10 do 50  GC
    Poziom ciśnienia akustycznego
    od 85  DBA
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -10 do 50  GC
    Waga produktu
    od 420  G
    Przyłącze elektryczne
    M12X1
    Typ mocowania
    na płycie przyłączeniowej
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa wielkość 1 wg ISO 5599-1
    Przyłącze pneumatyczne 2
    Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
