- VMPA1-M1H-B-S-M7-PI Elektrozawór

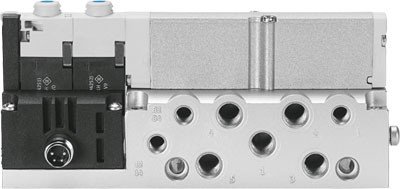

VMPA1-M1H-B-S-M7-PI Elektrozawór FESTO-533387
numer katalogowy: FESTO-533387
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie pilota3 - 8 barCiśnienie pilota Mpa0,3 - 0,8 MPaCiśnienie robocze-0,9 - 10 barCiśnienie robocze MPa-0,09 - 1 MPaCzas przełączania powrotnegood 15 msCzas przełączania przy włączaniuod 10 msCzas przełączania przy wyłączaniuod 35 msDopuszczalne wahania napięcia+/- 25 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/3 zasilonyKierunek przepływuRewersyjnyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 400 µsMaks. moment dokręcający, montaż zaworuod 0,25 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 200 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 300 l/minNormalny przepływ nominalny z QS-6od 300 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Odpowiedni do podciśnieniaTakPomocnicze ręczne uruchamianieZ blokadą, Przez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneM8x1, 4-pin, Wg EN 60947-5-2, WtyczkaPrzyłącze odpowietrzenia pilotów 82/84M5Przyłącze pneumatyczne 1M7Przyłącze pneumatyczne 2M7Przyłącze pneumatyczne 3M7Przyłącze pneumatyczne 4M7Przyłącze pneumatyczne 5M7Przyłącze zasilania pilotów 12/14M5Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuPrzy pomocy otworów przelotowychSposób uruchomieniaElektrycznyStopień ochronyW stanie zmontowanym, Zgodnie z IEC 60529, IP65Temperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CTemperatura przechowywania-20 - 40 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 143 gWielkość zaworuod 10 mmWyświetlanie stanu sygnałuTakWzględna wilgotność powietrzamaks. 90 % przy 40 °CZasilanie pneum. pilotówZewnętrzneZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Ciśnienie pilota3 - 8 barCiśnienie pilota Mpa0,3 - 0,8 MPaCiśnienie robocze-0,9 - 10 barCiśnienie robocze MPa-0,09 - 1 MPaCzas przełączania powrotnegood 15 msCzas przełączania przy włączaniuod 10 msCzas przełączania przy wyłączaniuod 35 msDopuszczalne wahania napięcia+/- 25 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/3 zasilonyKierunek przepływuRewersyjnyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 400 µsMaks. moment dokręcający, montaż zaworuod 0,25 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 200 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
