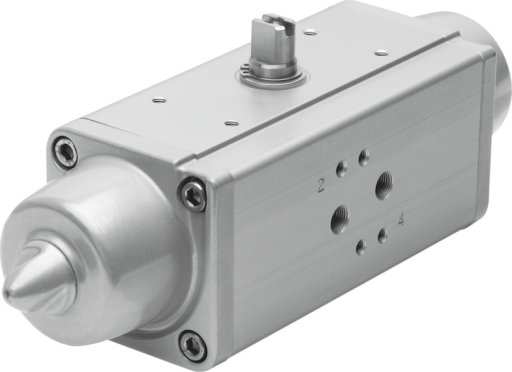

Wielkość napędu zaworu
0053
Układ otworów w kołnierzu
F05
Zakres regulacji pozycji końcowej przy 0°
od -1 do 9 DEG
Zakres regulacji pozycji końcowej przy znamionowym kącie obrotu
od 81 do 91 DEG
Głębokość połączenia wałka
od 19.3 MM
Przyłącze zgodne z normą do zaworu procesowego
ISO 5211
Sposób działania
Jednostronnego działania
Konstrukcja
Mechanizm dźwigniowy
Kierunek zamykania
zamykanie z prawej strony
Przyłacze zaworu zgodne z normą
VDI/VDE 3845 (NAMUR)
Safety Integrity Level (SIL)
do SIL 2 Low Demand mode
Ciśnienie robocze/MPA
od 0.35 do 0.84 MPA
Ciśnienie robocze/BAR
od 3.5 do 8.4 BAR
Nominalne ciśnienie robocze/MPA
od 0.56 MPA
Nominalne ciśnienie robocze/BAR
od 5.6 BAR
Znak CE (patrz deklaracja zgodności)
zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK EX
Jednostka certyfikująca
TÜV Nord 212170801
ATEX-Kategoria: gaz
II 2G
ATEX-Kategoria: pył
II 2D
Rodzaj zabezpieczenia przed zapłonem dla gazu
Ex h IIC T6...T3 Gb X
Ex-Rodzaj ochrony przed zapłonem pyłów
Ex h IIIC T85°C...T200°C Db X
Ochrona przeciwwybuchowa Ex— temperatura otoczenia
-20°C <= Ta <= +60°C
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Zgodność z LABS
VDMA24364-B1/B2-L
Temperatura otoczenia
od -20 do 80 GC
Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0°
od 66 NM
Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°
od 55 NM
Informacja o momencie obrotowym
Roboczy moment obrotowy napędu nie może być wyższy niż podany w normie ISO 5211 maksymalny dopuszczalny moment obrotowy, w odniesieniu do wielkości kołnierza mocującego i sprzęgła.
Moment obrotowy od sprężyny powrotnej przy kącie obrotu 0°
od 22 NM
Moment od sprężyny powrotnej przy kącie obrotu 90°
od 33 NM
Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0°-znamionowy kąt obrotu-0°
od 2.1 L
Przyłącze pneumatyczne
G1/8
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał pokrywy
Stop aluminium do przeróbki plastycznej
Materiał obudowy
Stop aluminium do przeróbki plastycznej
Materiał śrub
Stal wysokostopowa
Materiał wałka
Stal wysokostopowa
