- HSP-12-AS Moduł manipulatora

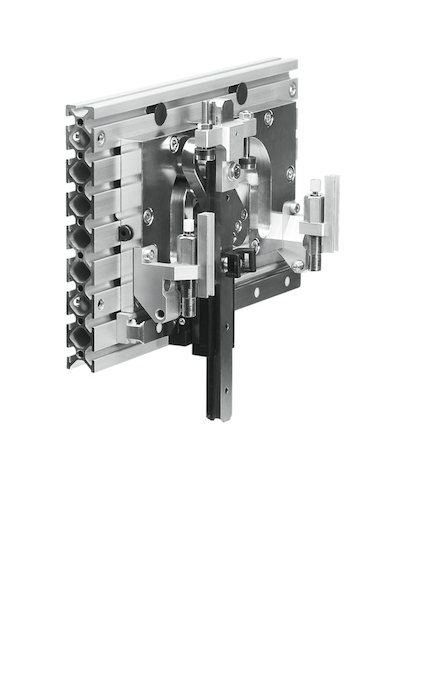

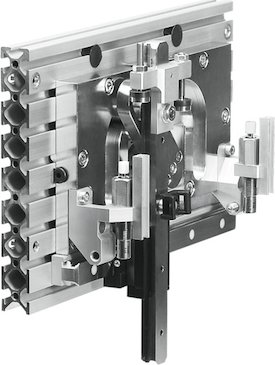

HSP-12-AS Moduł manipulatora FESTO-533605
numer katalogowy: FESTO-533605
kategoria: Moduły manipulatorów
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaCharakterystyka miękkości, CC: Amortyzatory z obu stronKonstrukcjaWałek napędu, Prowadzenie krzyżowe, Dodatnio poprowadzona sekwencja ruchuMaks. moment Mx - dynamicznyod 1,1 NmMaks. moment Mx, statycznyod 5 NmMaks. moment My, dynamicznyod 1,1 NmMaks. moment My, statycznyod 5 NmMaks. moment Mz , dynamicznyod 1,1 NmMaks. moment Mz, statycznyod 5 NmMaks. moment obrotowy na wałku napędowymod 1,25 NmMaks. siła osiowa na wałku napędowymod 18 NMaks. siła promieniowa na wałku napędowymod 45 NMaksymalne obciążenie użyteczneod 0,5 kgMateriał części bocznychStop aluminiumMateriał płyty podstawowejStop aluminiumMateriał prowadnicy krzyżowejStal ulepszana cieplnieMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:-:-]Minimalny czas cykluod 0,6 sMocowanie jednostki przedniejPrzy pomocy otworów przelotowychPowtarzalność±0,01 mmPozycja zabudowyPionowa, Szyna prowadzącaSkok roboczy w osi Zod 15 mmSkok w osi Y52 - 68 mmSkok w osi Z20 - 30 mmSposób montażuPrzy pomocy otworów przelotowych, Przy pomocy kamieni mocującychSygnalizacja położeniaPrzy pomocy czujnikówTemperatura otoczenia0 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi)od 40 NUwaga dotycząca materiałówNie zawierają miedzi i PTFEUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1800 gWielkość12Zabezpieczenie przed obrotem/prowadzenieProwadzenie krzyżowePliki do pobrania:Karta Produktu
- AmortyzacjaCharakterystyka miękkości, CC: Amortyzatory z obu stronKonstrukcjaWałek napędu, Prowadzenie krzyżowe, Dodatnio poprowadzona sekwencja ruchuMaks. moment Mx - dynamicznyod 1,1 NmMaks. moment Mx, statycznyod 5 NmMaks. moment My, dynamicznyod 1,1 NmMaks. moment My, statycznyod 5 NmMaks. moment Mz , dynamicznyod 1,1 NmMaks. moment Mz, statycznyod 5 NmMaks. moment obrotowy na wałku napędowymod 1,25 NmMaks. siła osiowa na wałku napędowymod 18 NMaks. siła promieniowa na wałku napędowymod 45 NMaksymalne obciążenie użyteczneod 0,5 kgMateriał części bocznychStop aluminiumMateriał płyty podstawowejStop aluminiumMateriał prowadnicy krzyżowejStal ulepszana cieplnieMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:-:-]Minimalny czas cykluod 0,6 sMocowanie jednostki przedniejPrzy pomocy otworów przelotowychPowtarzalność±0,01 mmPozycja zabudowyPionowa, Szyna prowadzącaPliki do pobrania:Karta Produktu
-
-
