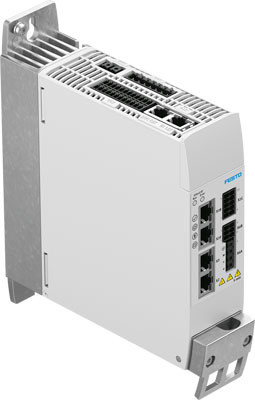

Active PFC

Brak

Certyfikat

UL E331130, TÜV Rheinland 01/205/5640.00/18

Charakterystyka logicznych wyjść cyfrowych

Wyjścia diagnostyczne w niektórych przypadkach, Bez izolacji galwanicznej, Możliwość rozbudowy konfiguracji

Charakterystyka wejść logicznych

Możliwość rozbudowy konfiguracji, Bez izolacji galwanicznej, Wejścia bezpieczeństwa w niektórych przypadkach

Częstotliwość sieci

48 - 62 Hz

Częstotliwość wyjściowa

0 - 599 Hz

Dodatkowy zakres napięcia dla logiki

± 20 %

Dopuszczalne wahania napięcia

-20 % / +15 %

Dopuszczalny zakres zasilania obciążenia

-20 %/+15 %

Dopuszczenie

TÜV, c UL us - Listed (OL), RCM Mark

Elementy obsługowe

Opcjonalne: panel operatorski CDSB

Energia impulsu dla rezystora hamowania

od 230 Ws

Filtr sieciowy

Zintegrowany

Funkcja bezpieczeństwa

Bezpieczne wyłączenie momentu (STO), Bezpieczne sterowanie hamowaniem (SBC), Bezpieczne zatrzymanie 1 (SS1)

Impedancja wejścia wartości zadanej

od 70 kOhm

Interfejs do procesu

AC1: Adj.-Speed Drives, AC3: Drive w. Positioning Func, AC4: Synchr. Servo Application

Kategoria przepięć

III

Klasa ochrony

I

Liczba analogowych wejść wartości zadanych

od 1

Liczba logicznych wejść cyfrowych

od 12

Liczba logicznych wyjść cyfrowych 24V DC

od 6

Maks. ciągła moc zewnętrznego rezystora hamującego (IEC)

od 350 W

Maks. czas trwania prądu szczytowego

od 2 s

Maks. długość kabla silnika bez zew. filtra sieciowego

od 25 m

Maks. napięcie obwodu pośredniego, DC

od 395 V

Maks. pobór prądu dla zasilania logiki, hamulca i wej./wyj.

od 2,3 A

Maks. prąd logicznych wyjść cyfrowych

od 20 mA

Maks. prąd wyjściowy hamulca

od 1 A

Maks. wysokość zabudowy

od 2000 m

Maksymalna wytrzymałość sieci na zwarcie

od 100 kA

Moc impulsu rezystora hamującego

od 1,6 kVA

Moc szczytowa

od 2000 VA

Moc znamionowa rezystora hamowania (IEC)

od 23 W

Moc znamionowa sterownika

od 700 VA

Napięcie nominalne DC, zasilanie logiki

od 24 V

Napięcie systemowe zgodnie z EN 61800-5-1

od 300 V

Nominalne napięcie robocze AC

od 230 V

Nominalne napięcie robocze, fazy

1-fazowy

Nominalne napięcie zasilania obciążenia DC

od 320 V

Odporność na piki napięcia

od 6 kV

Performance Level (PL)

Bezpieczne wyłączenie momentu (STO)/Kategoria 4, Poziom zapewnienia bezpieczeństwa e, Safe brake control (SBC) / kategoria 3, Poziom zapewnienia bezpieczeństwa e

Pobór prądu dla zasilania układu logicznego z hamulcem postojowym

od 1,5 A

Pobór prądu, zasilanie logiki bez hamulca

od 0,5 A

Pokrycie diagnostyczne

od 97 %

Pozycja zabudowy

Zapewniająca swobodną konwekcję, Pionowa

Prąd nominalny na fazę, efektywny

od 4 A

Prąd nominalny, zasilanie obciążenia

od 5,6 A

Prąd szczytowy na fazę, efektywny

od 12 A

Prąd szczytowy, zasilanie obciążenia

od 16,8 A

Profil komunikacji

PROFIdrive, PROFIenergy

Przyłącze do magistrali fieldbus

PROFINET

Rezystor hamowania, zewnętrzny

67 - 100 Ohm

Rezystor hamowania, zintegrowany

od 100 Ohm

Rodzaje sieci

TT, TN, IT

Safety Integrity Level (SIL)

Bezpieczne wyłączanie momentu (STO) / SIL 3 / SILCL 3, Bezpieczne sterowanie hamulcem (SBC) / SIL 3 / SILCL 3

SFF Składnik współczynnika częstości uszkodzeń urządzenia

od 99 %

Sposób montażu

Płyta montażowa, przykręcana

Stopień ochrony

IP20

Stopień zanieczyszczenia

2

Sygnał wejściowy interfejsu enkodera

1 MHz maksymalna częstotliwość wyjściowa, max. 16384 ppr

Sygnał wyjściowy interfejsu enkodera

max. 16384 ppr, 1 MHz maksymalna częstotliwość wyjściowa

Temperatura otoczenia

0 - 50 °C

Temperatura przechowywania

-25 - 55 °C

Tolerancja defektu sprzętu

1

UL-Temperatura otoczenia

0 - 40 °C

Uwaga do maks. wysokości zabudowy

Od 1000 m, redukcja mocy o 1% na 100 m

Uwaga dotycząca materiałów

Zgodne z RoHS, Zawierają substancje PWIS

Uwaga odnośnie temperatury otoczenia

Powyżej temperatury otoczenia wynoszącej 40° C musi być zachowana redukcja mocy o 3% na °C

W oparciu o normę

EN 50581, EN 60204-1, EN 61508-1, EN 61508-2, EN 61508-3, EN 61508-4, EN 61508-5, EN 61508-6, EN 61508-7, EN 61800-2, EN 62061

Waga produktu

od 1400 g

Właściwości wejść wartości zadanej

Wejście różnicowe, Możliwość wyboru sterowania prędkością w obr./min., Możliwość konfiguracji dla prądu/siły

Wyświetlacz

LED zielona/żółta/czerwona

Względna wilgotność powietrza

Bez kondensacji, 5 - 90 %

Zakres napięcia wejściowego AC

100 - 230 V

Zakres napięcia wyjściowego AC

3x (0 – Input) V

Zakres roboczy wejścia wartości zadanej

± 10 V

Zakres roboczy wejść logicznych

-3 - 30 V

Zgodność z normą

EN 61800-3, EN 61800-5-1, EN 61800-5-2, EN ISO 13849-1

Znak CE (patrz deklaracja zgodności)

Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU, Wg dyrektywy EU dla niskich napięć, Zgodnie z dyrektywą EU RoHS

Znak KC

KC-EMV
