- CMMT-AS-C3-11A-P3-EP-S1 Napęd serwo

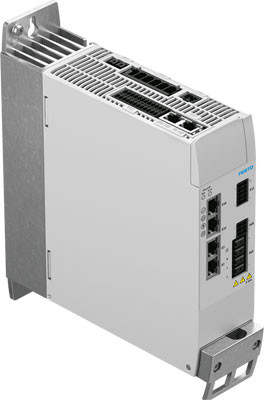

CMMT-AS-C3-11A-P3-EP-S1 Napęd serwo FESTO-5340827
numer katalogowy: FESTO-5340827
kategoria: Sterowniki dla silników serwo
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_5340827_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_5340827_PIC_1.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Active PFCBrakCertyfikatUL E331130, TÜV Rheinland 01/205/5640.00/18Charakterystyka logicznych wyjść cyfrowychWyjścia diagnostyczne w niektórych przypadkach, Możliwość rozbudowy konfiguracji, Bez izolacji galwanicznejCharakterystyka wejść logicznychMożliwość rozbudowy konfiguracji, Bez izolacji galwanicznej, Wejścia bezpieczeństwa w niektórych przypadkachCzęstotliwość sieci48 - 62 HzCzęstotliwość wyjściowa0 - 599 HzDodatkowy zakres napięcia dla logiki± 20 %Dopuszczalne wahania napięcia+/- 10 %Dopuszczalny zakres zasilania obciążenia± 10 %DopuszczenieRCM Mark, TÜV, c UL us - Listed (OL)Elementy obsługoweOpcjonalne: panel operatorski CDSBEnergia impulsu dla rezystora hamowaniaod 850 WsFiltr sieciowyZintegrowanyFunkcja bezpieczeństwaBezpieczne wyłączenie momentu (STO), Bezpieczne sterowanie hamowaniem (SBC), Bezpieczne zatrzymanie 1 (SS1)Impedancja wejścia wartości zadanejod 70 kOhmInterfejs do procesuAdjustable-Speed Drives, Napędy z funkcją pozycjonowaniaKategoria przepięćIIIKlasa ochronyILiczba analogowych wejść wartości zadanychod 1Liczba logicznych wejść cyfrowychod 12Liczba logicznych wyjść cyfrowych 24V DCod 6Maks. ciągła moc zewnętrznego rezystora hamującego (IEC)od 600 WMaks. czas trwania prądu szczytowegood 2 sMaks. długość kabla silnika bez zew. filtra sieciowegood 50 mMaks. napięcie obwodu pośredniego, DCod 800 VMaks. pobór prądu dla zasilania logiki, hamulca i wej./wyj.od 2,3 AMaks. prąd logicznych wyjść cyfrowychod 20 mAMaks. prąd wyjściowy hamulcaod 1 AMaks. wysokość zabudowyod 2000 mMaksymalna wytrzymałość sieci na zwarcieod 10 kAMoc impulsu rezystora hamującegood 5 kVAMoc szczytowaod 3600 VAMoc znamionowa rezystora hamowania (IEC)od 48 WMoc znamionowa sterownikaod 1200 VANapięcie nominalne DC, zasilanie logikiod 24 VNapięcie systemowe zgodnie z EN 61800-5-1od 300 VNominalne napięcie robocze ACod 400 VNominalne napięcie robocze, fazy3-fazoweNominalne napięcie zasilania obciążenia DCod 560 VOdporność na piki napięciaod 6 kVPerformance Level (PL)Safe brake control (SBC) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Bezpieczne wyłączenie momentu (STO)/Kategoria 4, Poziom zapewnienia bezpieczeństwa ePobór prądu dla zasilania układu logicznego z hamulcem postojowymod 1,5 APobór prądu, zasilanie logiki bez hamulcaod 0,5 APokrycie diagnostyczneod 97 %Pozycja zabudowyPionowa, Zapewniająca swobodną konwekcjęPrąd nominalny na fazę, efektywnyod 2,5 APrąd nominalny, zasilanie obciążeniaod 3 APrąd szczytowy na fazę, efektywnyod 7,5 APrąd szczytowy, zasilanie obciążeniaod 9 AProfil komunikacjiDriveProfilePrzyłącze do magistrali fieldbusEtherNet/IPRezystor hamowania, zewnętrzny130 - 250 OhmRezystor hamowania, zintegrowanyod 130 OhmRodzaje sieciTN, ITSafety Integrity Level (SIL)Bezpieczne wyłączanie momentu (STO) / SIL 3 / SILCL 3, Bezpieczne sterowanie hamulcem (SBC) / SIL 3 / SILCL 3SFF Składnik współczynnika częstości uszkodzeń urządzeniaod 99 %Sposób montażuPłyta montażowa, przykręcanaStopień ochronyIP20Stopień zanieczyszczenia2Sygnał wejściowy interfejsu enkodera1 MHz maksymalna częstotliwość wyjściowa, max. 16384 pprSygnał wyjściowy interfejsu enkodera1 MHz maksymalna częstotliwość wyjściowa, max. 16384 pprTemperatura otoczenia0 - 50 °CTemperatura przechowywania-25 - 55 °CTolerancja defektu sprzętu1UL-Temperatura otoczenia0 - 40 °CUwaga do maks. wysokości zabudowyOd 1000 m, redukcja mocy o 1% na 100 mUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSUwaga odnośnie temperatury otoczeniaPowyżej temperatury otoczenia wynoszącej 40° C musi być zachowana redukcja mocy o 3% na °CW oparciu o normęEN 50581, EN 60204-1, EN 61508-1, EN 61508-2, EN 61508-3, EN 61508-4, EN 61508-5, EN 61508-6, EN 61508-7, EN 61800-2, EN 62061Waga produktuod 2100 gWłaściwości wejść wartości zadanejWejście różnicowe, Możliwość wyboru sterowania prędkością w obr./min., Możliwość konfiguracji dla prądu/siłyWyświetlaczLED zielona/żółta/czerwonaWzględna wilgotność powietrzaBez kondensacji, 5 - 90 %Zakres napięcia wejściowego AC200 - 480 VZakres napięcia wyjściowego AC3x (0 – Input) VZakres roboczy wejścia wartości zadanej± 10 VZakres roboczy wejść logicznych-3 - 30 VZgodność z normąEN 61800-3, EN 61800-5-1, EN 61800-5-2, EN ISO 13849-1Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU, Wg dyrektywy EU dla niskich napięć, Zgodnie z dyrektywą EU RoHSZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Active PFCBrakCertyfikatUL E331130, TÜV Rheinland 01/205/5640.00/18Charakterystyka logicznych wyjść cyfrowychWyjścia diagnostyczne w niektórych przypadkach, Możliwość rozbudowy konfiguracji, Bez izolacji galwanicznejCharakterystyka wejść logicznychMożliwość rozbudowy konfiguracji, Bez izolacji galwanicznej, Wejścia bezpieczeństwa w niektórych przypadkachCzęstotliwość sieci48 - 62 HzCzęstotliwość wyjściowa0 - 599 HzDodatkowy zakres napięcia dla logiki± 20 %Dopuszczalne wahania napięcia+/- 10 %Dopuszczalny zakres zasilania obciążenia± 10 %DopuszczenieRCM Mark, TÜV, c UL us - Listed (OL)Elementy obsługoweOpcjonalne: panel operatorski CDSBEnergia impulsu dla rezystora hamowaniaod 850 WsFiltr sieciowyZintegrowanyFunkcja bezpieczeństwaBezpieczne wyłączenie momentu (STO), Bezpieczne sterowanie hamowaniem (SBC), Bezpieczne zatrzymanie 1 (SS1)Impedancja wejścia wartości zadanejod 70 kOhmInterfejs do procesuAdjustable-Speed Drives, Napędy z funkcją pozycjonowaniaKategoria przepięćIIIKlasa ochronyILiczba analogowych wejść wartości zadanychod 1Liczba logicznych wejść cyfrowychod 12Pliki do pobrania:Karta Produktu
-
-
