VSVA-B-B52-ZH-A1-1R2L Elektrozawór FESTO-534527

numer katalogowy: FESTO-534527
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu

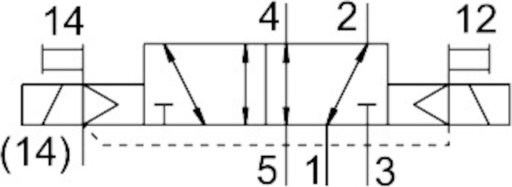

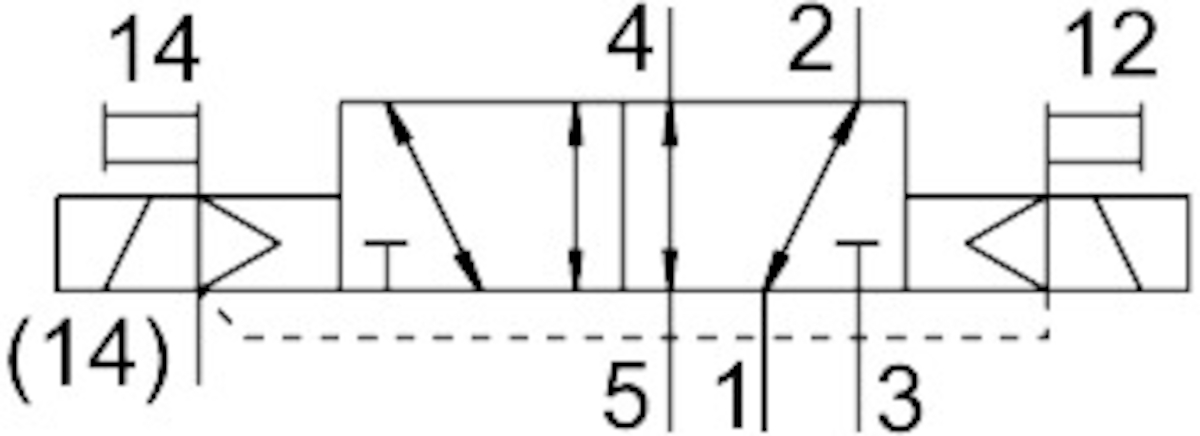

  • Funkcja zaworu
    5/2 bistabilny
    Czas przełączania
    od 15  MS
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od -0.09 do 1.6  MPA
    Ciśnienie robocze/BAR
    od -0.9 do 16  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    bez blokady
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    dowolny
    Symbol
    00992941
    Pokrycie
    przekrycie dodatnie
    Wskaźnik stanu sygnału
    LED
    Przepływ zaworu
    1400  L2
    Przepływ zaworu na pojedynczej płycie przyłączeniowej
    od 1100  L2
    Przepływ zaworu, zabudowanego na bloku pneumatycznym
    od 1100  L2
    Czas pracy ciągłej
    100%
    Maks. moment dokręcenia, mocowanie zaworu
    od 1.8 do 2.2  NM
    Pozycja montażu
    dowolny
    Certyfikacja
    RCM Mark
    Spełnia normę
    ISO 15407-1
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Maks. dodatni impuls testowy przy sygnale 0
    od 400  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 100  MIS
    Parametry cewki
    24 V DC: faza niskoprądowa 1,0 W, faza wysokoprądowa 2,4 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Ochrona przed bezpośrednim i pośrednim dotykiem
    PELV
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 270  G
    Przyłącze elektryczne
    4-pin
    Typ mocowania
    na płycie przyłączeniowej
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    FPM
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
