- VSVA-B-T32H-AH-A1-1R2L Elektrozawór
VSVA-B-T32H-AH-A1-1R2L Elektrozawór FESTO-534534
numer katalogowy: FESTO-534534
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_534534_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_534534_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_534534_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_534534_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria

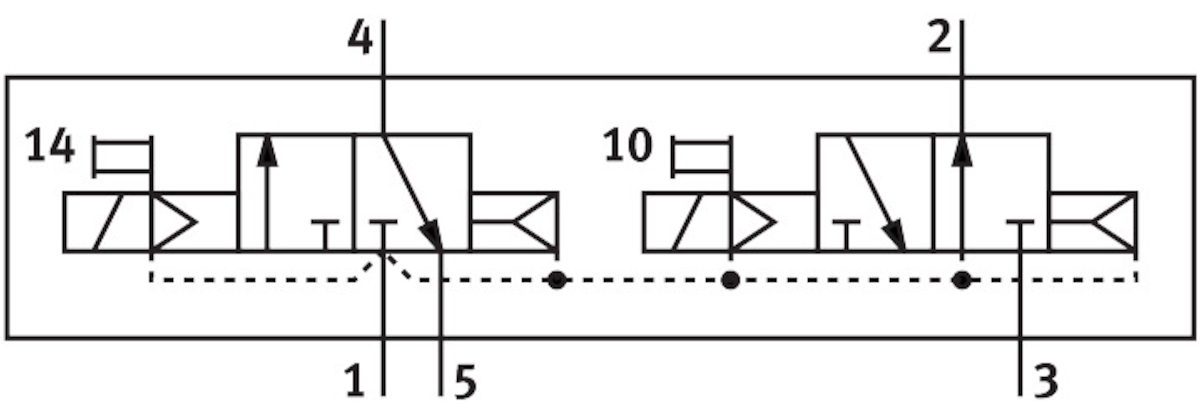

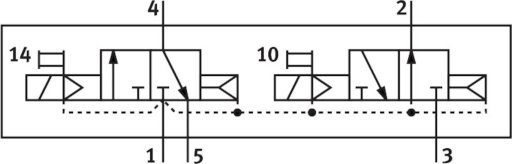

- Charakterystyka cewki24 V DC: Faza niskiego prądu 1 W, faza wysokiego prądu 2,4 WCiśnienie robocze3 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 33 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaPrzez płytę z dławikami, Przez indywidualną płytę przyłączeniową, Możliwość dławieniaFunkcja zaworu2x3/2, 1 zamknięty/1 otwarty, monostabilneKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 500 µsMaks. moment dokręcający, montaż zaworu1,8 - 2,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 500 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalny prąd wyłączenia na cewkę110 mA do 20 msOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPrąd nominalny z układem redukcji prądu30 mA po 20 msPrzekryciePositive overlapPrzepływ zaworuod 1250 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 1000 l/minPrzepływ zaworu na wyspie zaworowejod 900 l/minPrzyłącze elektryczneKonstrukcja okrągła, 4-pin, M8x1, Wtyczka centralnaRasterod 27 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób montażuNa płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrubSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Szerokość zabudowyod 26 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 270 gWielkość nominalnaod 9 mmWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówWewnętrzneZgodność z normąISO 15407-1Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: Faza niskiego prądu 1 W, faza wysokiego prądu 2,4 WCiśnienie robocze3 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 33 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaPrzez płytę z dławikami, Przez indywidualną płytę przyłączeniową, Możliwość dławieniaFunkcja zaworu2x3/2, 1 zamknięty/1 otwarty, monostabilneKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 500 µsMaks. moment dokręcający, montaż zaworu1,8 - 2,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 500 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalny prąd wyłączenia na cewkę110 mA do 20 msPliki do pobrania:Karta Produktu
-
-
