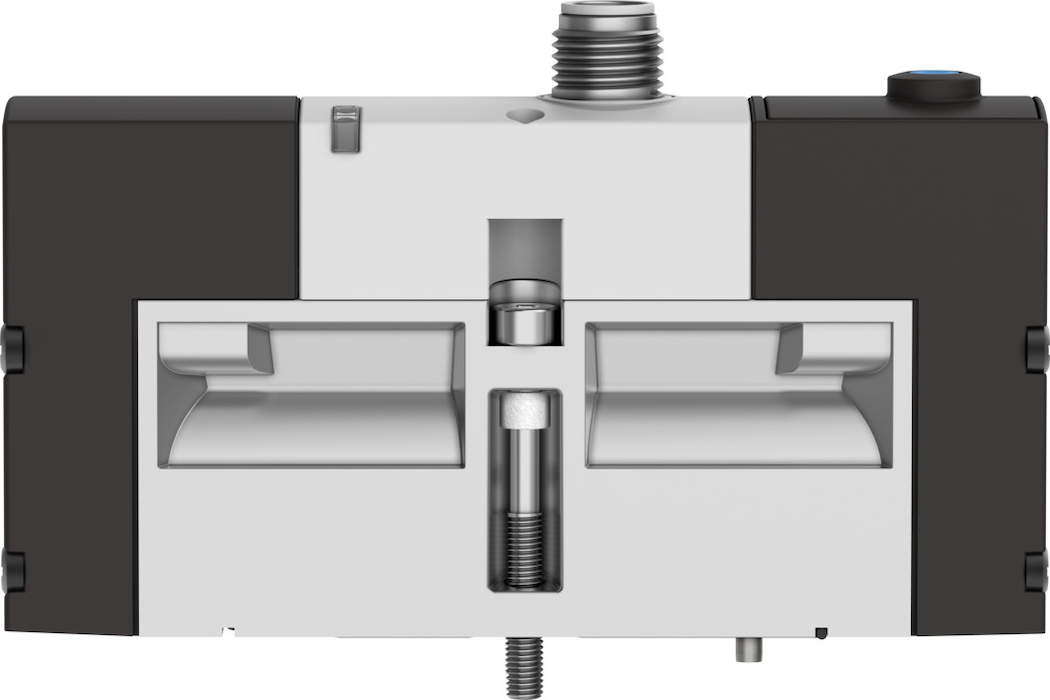

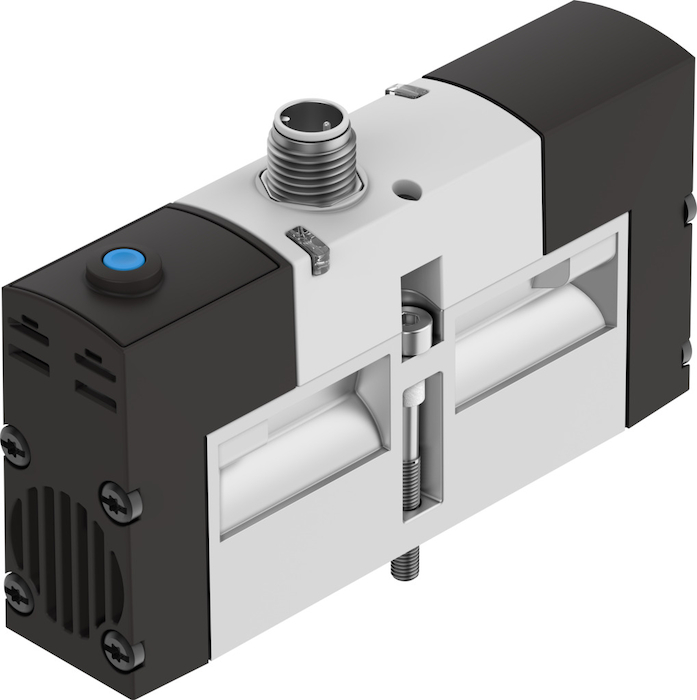

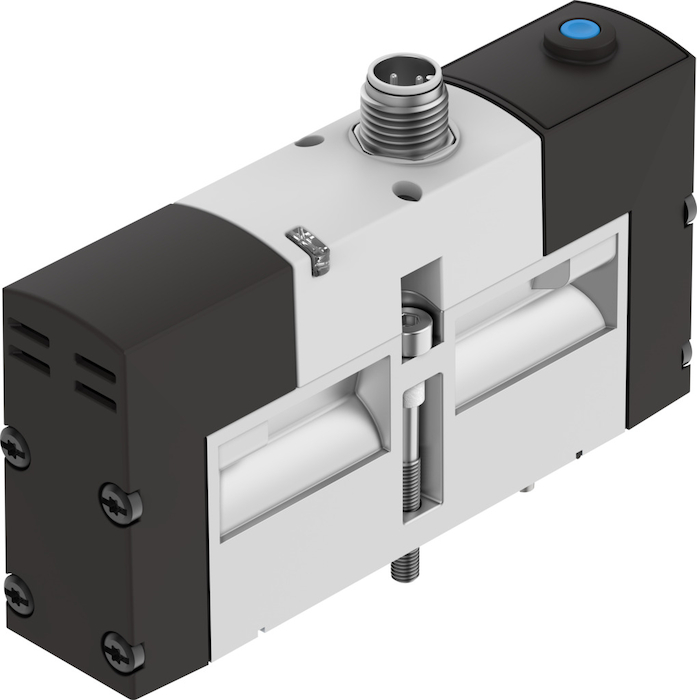

- VSVA-B-M52-AZH-A1-1R5L Elektrozawór
VSVA-B-M52-AZH-A1-1R5L Elektrozawór FESTO-534545
numer katalogowy: FESTO-534545
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_534545_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_534545_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_534545_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_534545_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: Faza niskiego prądu 1 W, faza wysokiego prądu 2,4 WCiśnienie pilota3 - 8 barCiśnienie robocze-0,9 - 16 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 25 msCzas przełączania przy wyłączaniuod 40 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuDowolnaKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 500 µsMaks. moment dokręcający, montaż zaworu1,8 - 2,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 500 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalny prąd wyłączenia na cewkę110 mA do 20 msOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPrąd nominalny z układem redukcji prądu30 mA po 20 msPrzekryciePositive overlapPrzepływ zaworuod 1400 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 1100 l/minPrzepływ zaworu na wyspie zaworowejod 1100 l/minPrzyłącze elektryczne3-pin, Konstrukcja okrągła, Wtyczka centralna, M12x1Przyłącze odpowietrzenia pilotów 82/84przewodowe, odpowietrzenie nie jest zgodne z normą, Do wyboru:Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1Rasterod 27 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób montażuNa płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrubSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Szerokość zabudowyod 26 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 270 gWartość-bod 0,25Wartość-Cod 4,5 l/sbarWielkość nominalnaod 9 mmWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówZewnętrzneZgodność z normąISO 15407-1Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: Faza niskiego prądu 1 W, faza wysokiego prądu 2,4 WCiśnienie pilota3 - 8 barCiśnienie robocze-0,9 - 16 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 25 msCzas przełączania przy wyłączaniuod 40 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuDowolnaKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 500 µsMaks. moment dokręcający, montaż zaworu1,8 - 2,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 500 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
