- VSVA-B-M52-AH-A2-1R2L Elektrozawór

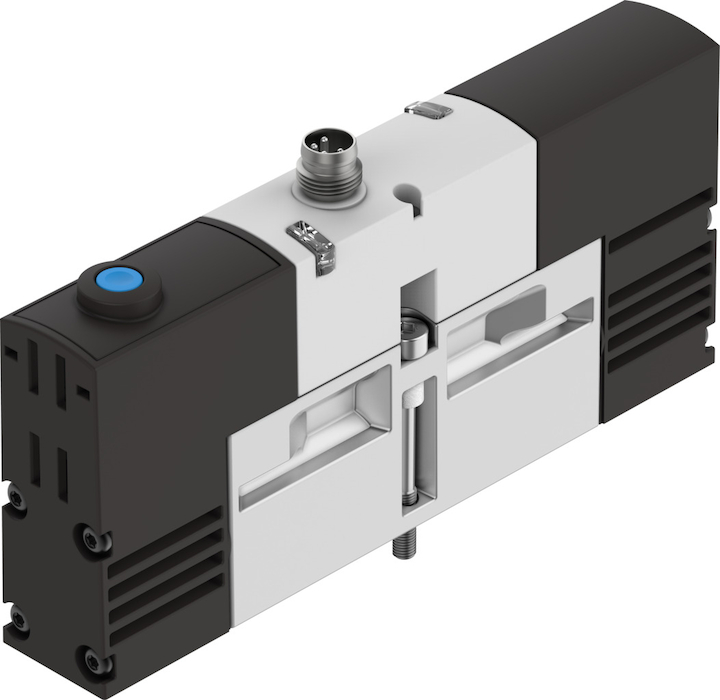

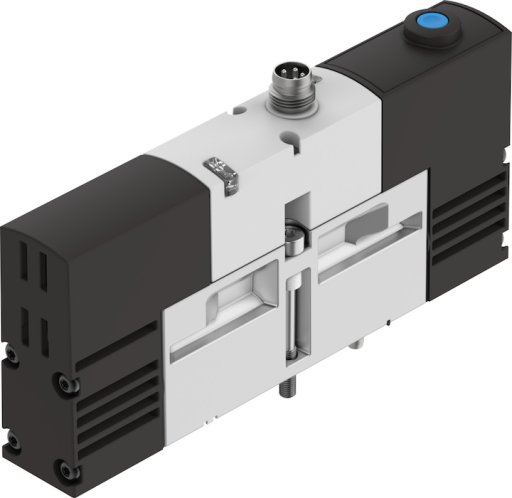

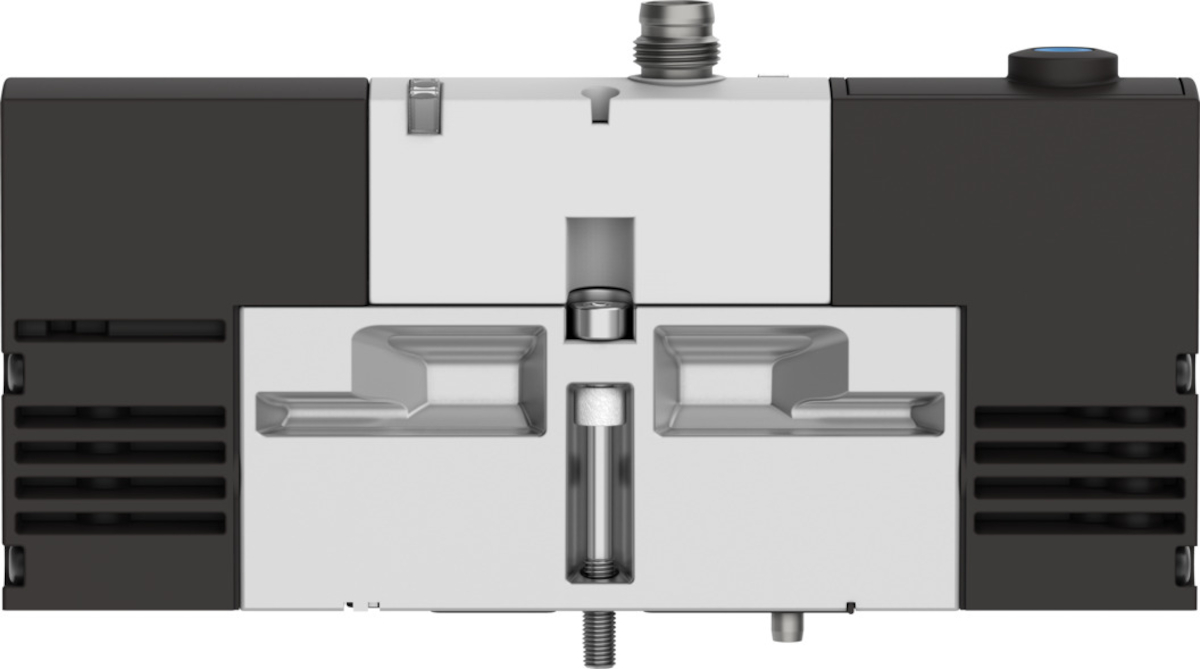

VSVA-B-M52-AH-A2-1R2L Elektrozawór FESTO-534774
numer katalogowy: FESTO-534774
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: Faza niskiego prądu 1 W, faza wysokiego prądu 2,4 WCiśnienie robocze3 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 25 msDopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 500 µsMaks. moment dokręcający, montaż zaworu0,9 - 1,1 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 500 µsMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 550 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzepływ zaworuod 750 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 550 l/minPrzepływ zaworu na wyspie zaworowejod 550 l/minPrzyłącze elektryczneKonstrukcja okrągła, Wtyczka centralna, 4-pin, M8x1Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65Szerokość zabudowyod 18 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 140 gWielkość nominalnaod 5 mmWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zakres napięcia roboczego DC21,6 - 26,4 VZasilanie pneum. pilotówWewnętrzneZgodność z normąISO 15407-1, VDMA 24563Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: Faza niskiego prądu 1 W, faza wysokiego prądu 2,4 WCiśnienie robocze3 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 25 msDopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 500 µsMaks. moment dokręcający, montaż zaworu0,9 - 1,1 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 500 µsMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 550 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPliki do pobrania:Karta Produktu
-
-
