- MFH-5-1/4-S-EX Elektrozawór

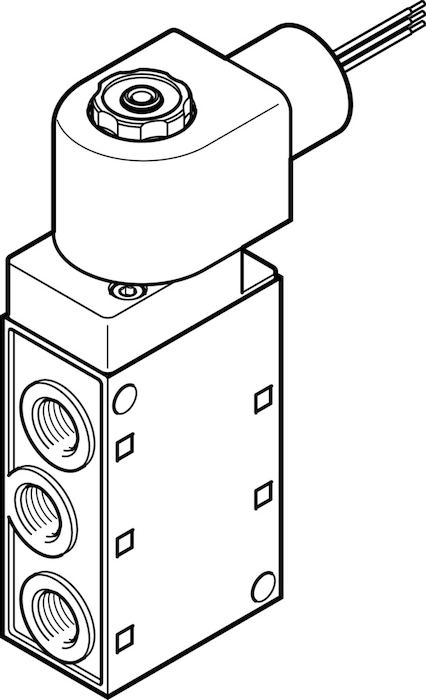

MFH-5-1/4-S-EX Elektrozawór FESTO-535910
numer katalogowy: FESTO-535910
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_535910_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_535910_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_535910_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_535910_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- ATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCharakterystyka cewkiUwaga, cewkę należy zamawiać oddzielnieCiśnienie pilota1,5 - 8 barCiśnienie robocze0 - 8 barCzas przełączania przy włączaniuod 9 msCzas przełączania przy wyłączaniuod 29 msEx-Ochrona przeciwwybuchowa GazEx h IIC T4 GbEx-Ochrona przeciwwybuchowa PyłEx h IIIC T130°C DbEx-Temperatura otoczenia-5°C <= Ta <= +40°CFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTarcza-gniazdoMaks. dodatni impuls testowy przy sygnale logicznym 0od 2200 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3700 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBR, TPE-U(PU)Medium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1000 l/minPomocnicze ręczne uruchamianieZ blokadąPozycja zabudowyDowolnaPrzekrycieUnderlapPrzyłącze elektrycznePrzez cewkę-F, należy zamawiać oddzielniePrzyłącze odpowietrzenia pilota 84M5Przyłącze otworu wentylacjiM5Przyłącze pneumatyczne 1G1/4Przyłącze pneumatyczne 2G1/4Przyłącze pneumatyczne 3G1/4Przyłącze pneumatyczne 4G1/4Przyłącze pneumatyczne 5G1/4Przyłącze zasilania pilota 14M5Rasterod 32 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuDo wyboru:, Przy pomocy otworów przelotowych, Na płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65Szerokość zabudowyod 30,5 mmTemperatura medium-5 - 40 °CTemperatura otoczenia-5 - 40 °CTemperatura przechowywania-20 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 290 gWartość-bod 0,19Wartość-Cod 4,49 l/sbarWielkość nominalnaod 7 mmZasilanie pneum. pilotówZewnętrzneZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-Ochrona Ex - (ATEX)Pliki do pobrania:Karta Produktu
- ATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCharakterystyka cewkiUwaga, cewkę należy zamawiać oddzielnieCiśnienie pilota1,5 - 8 barCiśnienie robocze0 - 8 barCzas przełączania przy włączaniuod 9 msCzas przełączania przy wyłączaniuod 29 msEx-Ochrona przeciwwybuchowa GazEx h IIC T4 GbEx-Ochrona przeciwwybuchowa PyłEx h IIIC T130°C DbEx-Temperatura otoczenia-5°C <= Ta <= +40°CFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTarcza-gniazdoMaks. dodatni impuls testowy przy sygnale logicznym 0od 2200 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3700 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBR, TPE-U(PU)Medium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
