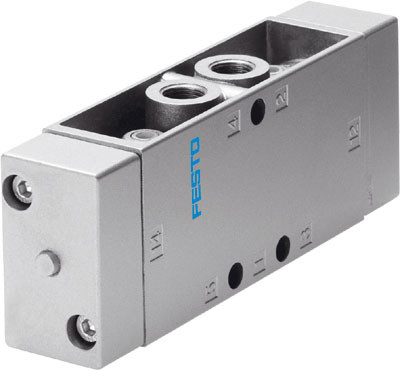

JH-5-1/2-EX Zawór pneumatyczny FESTO-536037

numer katalogowy: FESTO-536037
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 bistabilny
    Czas przełączania
    od 3  MS
    Ciśnienie robocze/MPA
    do 1  MPA
    Ciśnienie robocze/BAR
    do 10  BAR
    Konstrukcja
    Gniazdo talerzowe
    Maks. częstotliwość przełączania
    12  HZ
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą
    Rodzaj sterowania
    bezpośrednie
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00995757
    Pokrycie
    pokrycie ujemne
    Wartość b
    od 0.3
    Przyłącze dla otworu odpowietrzającego
    M5
    Przyłącze pneumatyczne 4
    G1/2
    Pozycja montażu
    dowolny
    Znak CE (patrz deklaracja zgodności)
    zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK EX
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -10 do 60  GC
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -10 do 60  GC
    Waga produktu
    od 1130  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne 1
    G1/2
    Przyłącze pneumatyczne 2
    G1/2
    Przyłącze pneumatyczne 3
    G1/2
    Przyłącze pneumatyczne 5
    G1/2
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Pliki do pobrania:
    Karta Produktu
