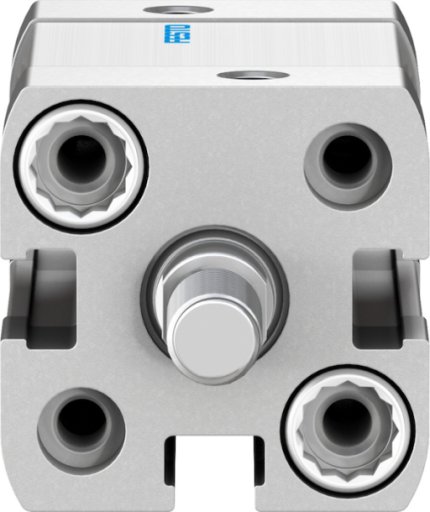

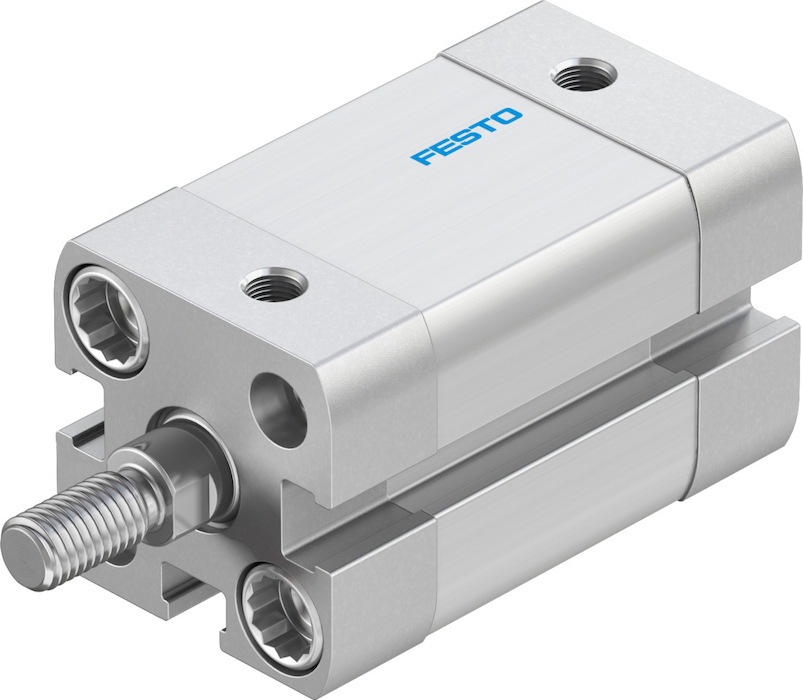

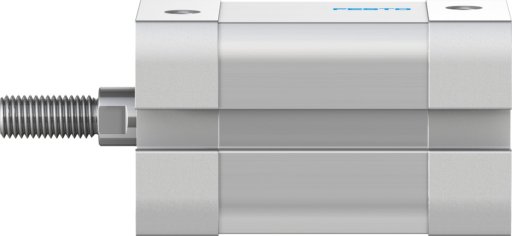

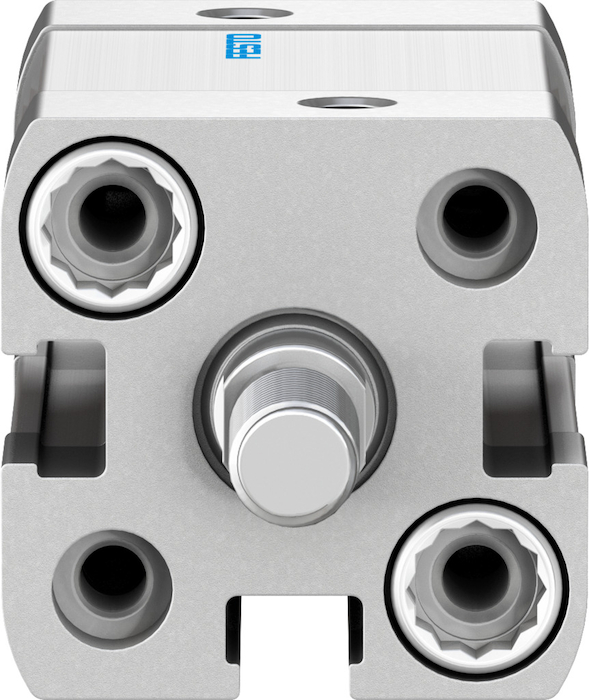

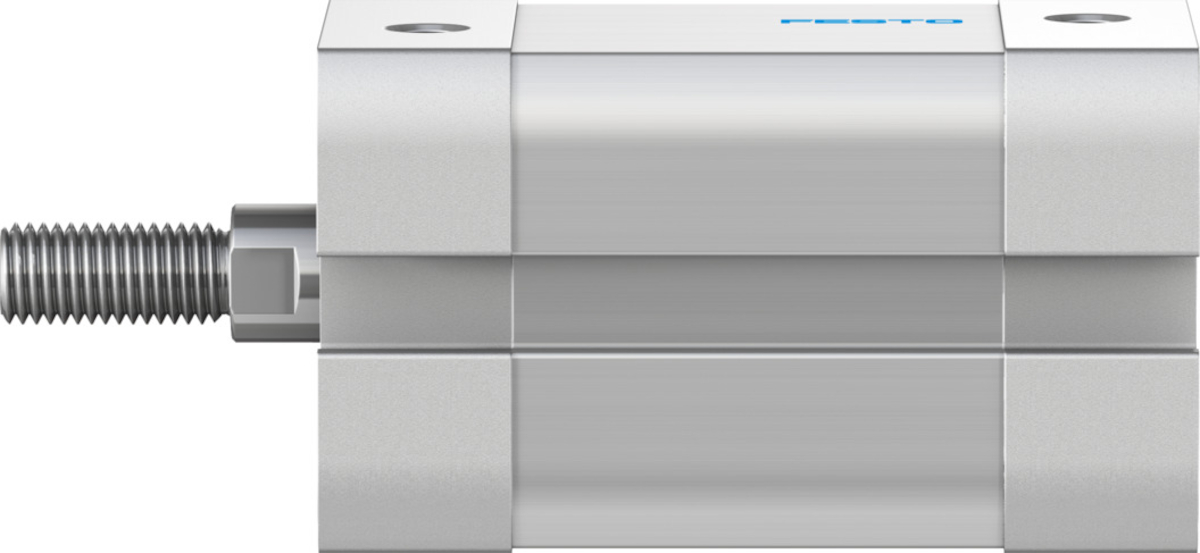

FESTO-536221 | ADN-16-15-A-P-A Siłownik kompaktowy

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Skok

od 15 MM

Ø tłoka

16 mm

Zakończenie tłoczyska

Gwint zewnętrzny

Pozycja montażu

dowolny

Warianty

Jednostronne tłoczysko

Ciśnienie robocze/MPA

od 0.1 do 1 MPA

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Symbol

00991217

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Ciśnienie robocze/BAR

od 1 do 10 BAR

Sposób działania

dwustronnego działania

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Materiał śrub kołnierzowych

Stal

Klasa Cleanroom

Klasa 6 wg ISO 14644-1

Temperatura otoczenia

od -20 do 80 GC

Energia uderzenia w pozycjach końcowych

od 0.15 J

Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie

od 90 N

Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie

od 121 N

Ruchoma masa własna

od 24 G

Waga produktu

od 96 G

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne

M5

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał pokrywy

Stop aluminium, anodowany

Materiał tłoczyska

Stal wysokostopowa

Materiał rury siłownika

Stop aluminium, anodowany na gładko
