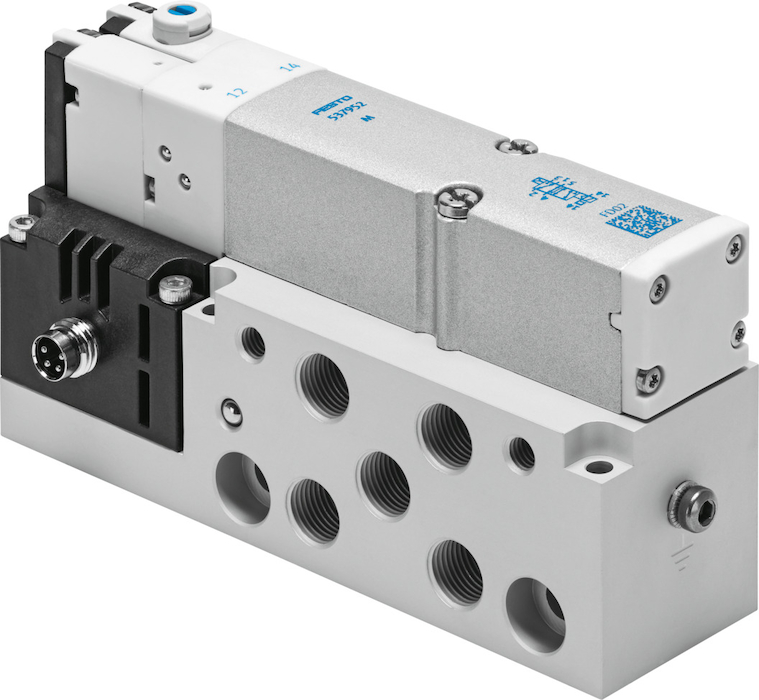

Name: VMPA2-M1H-M-G1/8-PI Elektrozawór
SKU: FESTO-537963
Price: 1026.59 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Zawory
Zawory rozdzielające uruchamiane elektrycznie i p
Uniwersalne zawory rozdzielające
Zawory VMPA
VMPA2-M1H-M-G1/8-PI Elektrozawór

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

5/2 monostabilny

Wielkość zaworu

20 MM

Stopień ochrony

IP65

Ciśnienie robocze/MPA

od 0.3 do 0.8 MPA

Ciśnienie robocze/BAR

od 3 do 8 BAR

Konstrukcja

Zawór tłoczkowo-suwakowy

Sposób powrotu

sprężyna pneumatyczna

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Pomocnicze sterowanie ręczne

z blokadą

Rodzaj sterowania

sterowanie pilotem

Przyłącze zasilania powietrzem pilotów

wew.

Kierunek przepływu

jednokierunkowy

Symbol

00991050

Pokrycie

przekrycie dodatnie

Wskaźnik stanu sygnału

tak

Czas wyłączania

od 28 MS

Czas włączania

od 15 MS

Maks. moment dokręcenia, mocowanie zaworu

od 0.65 NM

Przyłącze pneumatyczne 4

G1/8

Pozycja montażu

dowolny

Certyfikacja

c UL us - Recognized (OL)

Znak CE (patrz deklaracja zgodności)

Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE

Znak UKCA (patrz deklaracja zgodności)

wg przepisów UK dot. EMV

Maks. dodatni impuls testowy przy sygnale 0

od 400 MIS

Maks. ujemny impuls testowy na 1 sygnale

od 900 MIS

Dopuszczalne wahania napięcia

+/- 25%

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Odporność na drgania

Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo

1 - niskie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Temperatura medium

od -5 do 50 GC

Temperatura otoczenia

od -5 do 50 GC

Waga produktu

od 325 G

Przyłącze elektryczne

4-pin

Typ mocowania

Przy pomocy otworów przelotowych

Przyłącze pneumatyczne 1

G1/8

Przyłącze pneumatyczne 2

G1/8

Przyłącze pneumatyczne 3

G1/8

Przyłącze pneumatyczne 5

G1/8

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

NBR

Materiał obudowy

Aluminiowy odlew ciśnieniowy
