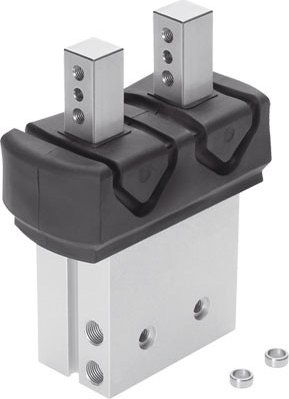

Name: HGP-16-A-B-SSK Chwytak równoległy
SKU: FESTO-539636
Availability: OutOfStock

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Ciśnienie robocze

2 - 8 bar

Funkcja chwytaka

Równoległy

Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closing

od 80 N

Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) opening

od 70 N

Klasa odporności na korozję CRC

1 – Niska odporność na korozję

Konstrukcja

Dźwigniowa

Liczba szczęk chwytaka

od 2

Maks. częstotliwość robocza chwytaka

od 4 Hz

Maks. dokładność zamienności

od 0,2 mm

Maks. masa na zewnętrzną szczękę chwytaka

od 40 g

Maks. moment na szczęce chwytaka Mx, statyczny

od 3,3 Nm

Maks. moment na szczęce chwytaka My, statyczny

od 3,3 Nm

Maks. moment na szczęce chwytaka Mz , statyczny

od 3,3 Nm

Maks. siła na szczęce chwytaka Fz, statyczna

od 90 N

Masowy moment bezwładności

od 0,47 kgcm2

Materiał obudowy

Aluminium, Twarde anodowanie

Materiał pokrywy

TPV

Materiał szczęk chwytaka

Stal wysokostopowa

Medium robocze

Sprężone powietrze wg ISO8573-1:2010 [7:4:4]

Min. closing time at 0.6 MPa (6 bar, 87 psi)

od 60 ms

Min. opening time at 0.6 MPa (6 bar, 87 psi)

od 44 ms

Powtarzalność chwytaka

< 0,04 mm mm

Pozycja zabudowy

Dowolna

Przyłącza pneumatyczne

M3

Skok na szczękę chwytaka

od 5 mm

Sposób montażu

Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących

Stopień ochrony

IP54

Sygnalizacja położenia

Przy pomocy czujników

Temperatura otoczenia

5 - 60 °C

Total gripping force at 0.6 MPa (6 bar, 87 psi), closing

od 160 N

Total gripping force at 0.6 MPa (6 bar, 87 psi), opening

od 140 N

Uwaga dotycząca materiałów

Nie zawierają miedzi i PTFE

Uwagi odnośnie medium roboczego

Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)

Waga produktu

od 197 g

Wielkość

16
